I. ภาพรวมอุปกรณ์เสริม

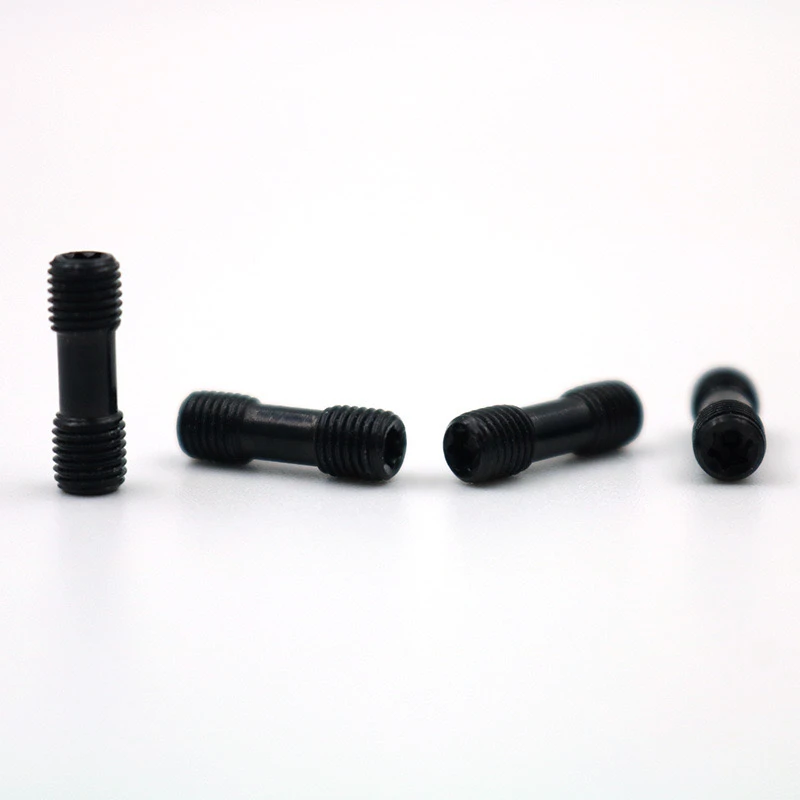

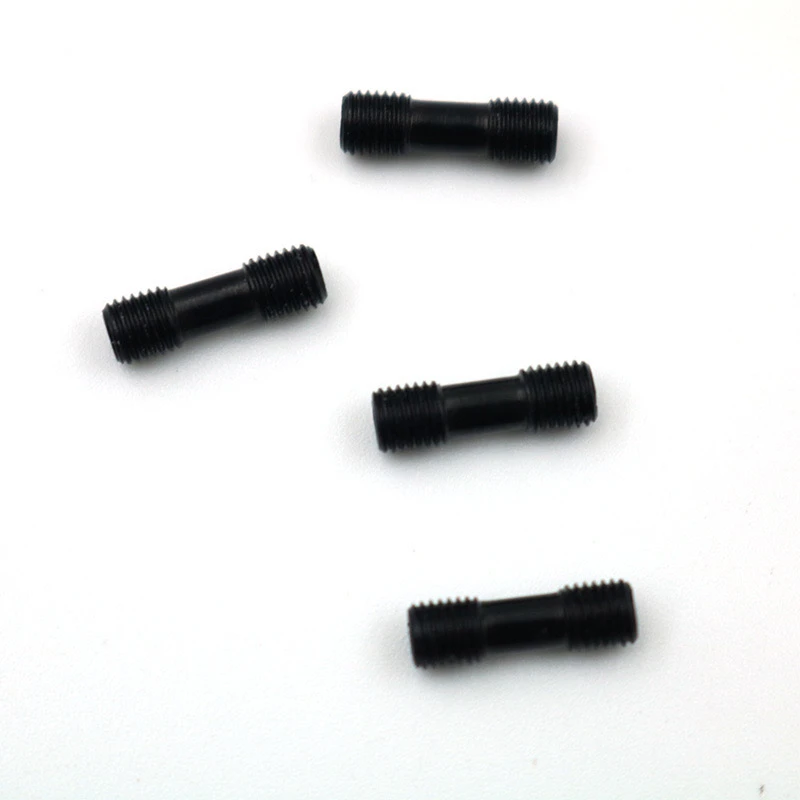

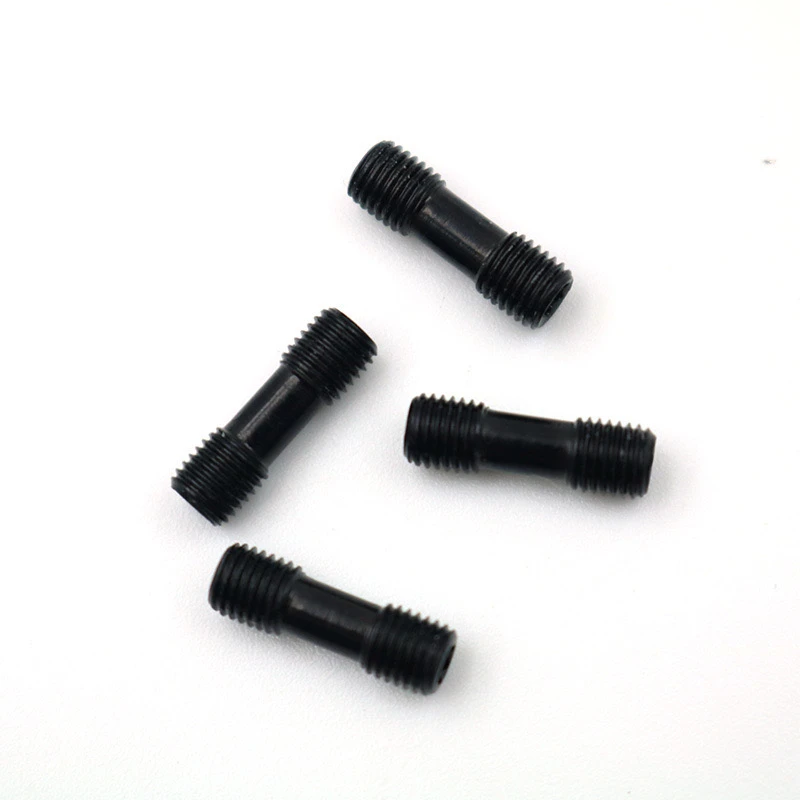

12. 9- สลักเกลียวเกรดเป็นสลักเกลียวที่มีความแข็งแรงสูงเหมาะสำหรับสถานการณ์การตัดเฉือน CNC ที่มีความแม่นยำสูงและมีความแม่นยำสูง
การออกแบบสองหัวที่ไม่ได้มาตรฐาน: เธรดที่ปลายทั้งสองใช้เพื่อเชื่อมต่อชิมและแถบเครื่องมือเหมาะสำหรับร่องเครื่องมือขนาดไม่มาตรฐานหรือขนาดพิเศษ
ฟังก์ชั่นของ Shim: รองรับใบมีดกระจายกำลังตัดและให้แน่ใจว่าการวางตำแหน่งความแม่นยำ
ii. ขั้นตอนการใช้งาน
การปรับสภาพ: ทำความสะอาดรูเกลียวบาร์เครื่องมือชิมและสกรูเพื่อหลีกเลี่ยงการยื่นเหล็กหรือคราบน้ำมันที่มีผลต่อการกระชับ ตรวจสอบว่าเธรดนั้นไม่บุบสลายเพื่อป้องกันการลื่นไถลของเธรด
การเลือกสกรู: เลือกสกรูที่สอดคล้องกันตามข้อกำหนดของรูเกลียวของแถบเครื่องมือและชิม
ขั้นตอนการติดตั้ง
ขั้นตอนที่ 1: สกรูปลายสกรูที่สั้นกว่าลงในรูเกลียวแถบเครื่องมือให้แน่นด้วยตนเองและใช้ประแจเพื่อให้แน่นเป็นแรงบิด 70%
ขั้นตอนที่ 2: วาง shim จัดตำแหน่งปลายอีกด้านของสกรูและสกรูด้วยตนเองเข้าไปในรูเกลียว shim
ขั้นตอนที่ 3: กระชับด้วยประแจแรงบิดตามมาตรฐานเพื่อหลีกเลี่ยงการกระชับและความเสียหายของด้าย
ลิงค์การตรวจสอบ
ตรวจสอบว่า shim เข้ากับอาร์เบอร์อย่างแน่นหนาโดยไม่สั่น ทดสอบรันเครื่องมือเครื่องจักรเพื่อสังเกตว่ามีสัญญาณรบกวนหรือความผิดปกติใด ๆ ในระหว่างการตัด
iii. ข้อควรระวัง
การควบคุมแรงบิด: อย่าลืมกระชับตามแรงบิดมาตรฐาน โอเวอร์โหลดอาจทำให้เกิดการแตกของสกรูหรือการเสียรูปแบบ shim
การจับคู่เธรด: สกรูที่ไม่ได้มาตรฐานจะต้องตรวจสอบให้แน่ใจว่าเธรดที่ปลายทั้งสองตรงกับตำแหน่งของหลุมอย่างสมบูรณ์เพื่อหลีกเลี่ยงการติดตั้งที่ถูกบังคับ
การบำรุงรักษาปกติ: ตรวจสอบสถานะการกระชับของสกรูทุก ๆ 8 ชั่วโมงโดยเฉพาะอย่างยิ่งภายใต้สภาวะการตัดหนัก
iv. การจัดการปัญหาที่พบบ่อย
สกรูสลิป: แทนที่ด้วยสกรูใหม่และตรวจสอบว่ารูเกลียวนั้นเสียหายหรือไม่
ชิมออฟเซ็ต: การแยกชิ้นส่วนใหม่และตรวจสอบให้แน่ใจว่าสกรูนั้นเมาในแนวตั้ง
V. สถานการณ์แอปพลิเคชัน
ระบบอาร์เบอร์ที่มีความแม่นยำสูงเหมาะสำหรับเครื่องกลึงและศูนย์เครื่องจักรกลซีเอ็นซีโดยเฉพาะอย่างยิ่งสำหรับเครื่องมือที่กำหนดเองหรือข้อกำหนดการประมวลผลมุมพิเศษ
