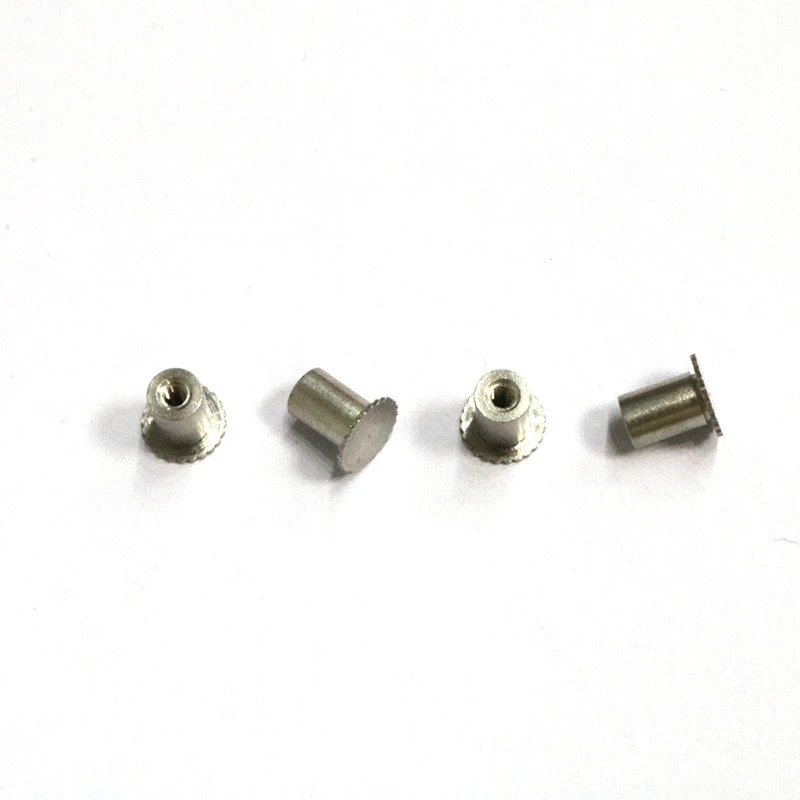

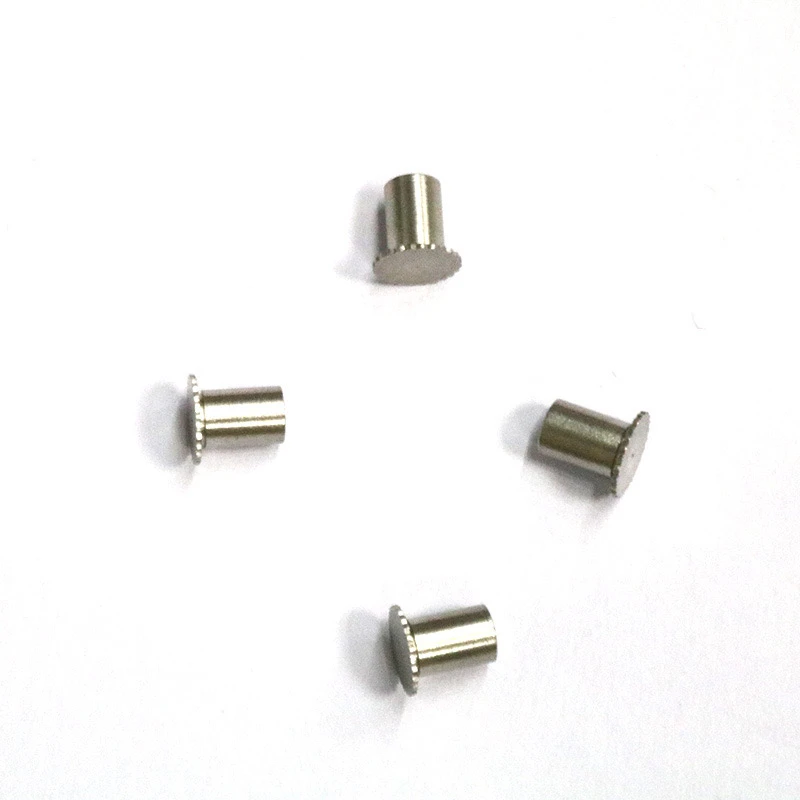

303 น๊อตฟันดอกไม้ตาบอดสแตนเลสคอลัมน์เป็นตัวยึดที่ออกแบบมาสำหรับการเชื่อมต่อแผ่นบาง ๆ การรวมเทคโนโลยีหลายอย่างของคุณสมบัติวัสดุการออกแบบโครงสร้างและกระบวนการติดตั้ง . ต่อไปนี้คือการวิเคราะห์ผลิตภัณฑ์เอง .}
การวางตำแหน่งฟังก์ชั่นผลิตภัณฑ์
303 คอลัมน์น็อตฟันของสแตนเลสสตีลสตีลเป็นคอลัมน์น็อตที่มีแรงดันเป็นส่วนใหญ่ใช้สำหรับด้ายอินเลย์ของแผ่นโลหะและแผ่นบาง ๆ (เช่นแชสซีตู้และอุปกรณ์อิเล็กทรอนิกส์) . หลังจากการติดตั้ง
การวิเคราะห์ผลิตภัณฑ์: 303 สแตนเลสเป็นสแตนเลสสตีลออสเทนนิติกที่ตัดฟรีด้วยความต้านทานการกัดกร่อนที่ดี . ไม่จำเป็นต้องใช้ไฟฟ้าเพิ่มเติมและเหมาะสำหรับการหมุน .
Blind Hole (ประเภท BSOS): หมายถึงเธรดภายในเป็นการออกแบบรูที่ไม่ใช่ผ่านนั่นคือการออกแบบปิดด้านล่างซึ่งเหมาะสำหรับฉากที่ต้องปิดผนึกหรือป้องกันการเจาะ .
ฟันดอกไม้และแผ่นความดัน knurled: ปลายด้านหนึ่งของคอลัมน์น็อตมีฟันนูนที่มีฟันม่วง . รูปแบบฟันถูกฝังอยู่ในจานในระหว่างการโลดโผนรวมกับโครงสร้างร่องสำรองเพื่อให้ได้การต่อต้านการหมุน
คุณสมบัติเชิงโครงสร้าง
การออกแบบหลุมตาบอดหมายความว่าเธรดภายในจะขยายไปถึงกลางของกระบอกสูบเท่านั้นและด้านล่างถูกปิดเพื่อหลีกเลี่ยงสิ่งสกปรกที่เข้าหรือปิดผนึกปัญหาที่เกิดจากรูผ่าน . มันมักจะใช้บนแผงวงจรและแชสซีกันฝุ่น .}}}}
ความหมายของโครงสร้างฟันคือใบหน้าปลายทรงกระบอกได้รับการออกแบบด้วยมุม 30 องศา –45 องศาของเซโรเรเตอร์ . เมื่อโลดโผนรูปแบบฟันบีบแผ่นเพื่อผลิตการเสียรูปพลาสติก
หัวหกเหลี่ยม + กระบอกสูบ
ปลายหกเหลี่ยมให้ความต้านทานแรงบิดในระหว่างการโลดโผนส่วนทรงกระบอกให้ความร่วมมือกับรูแผ่นและร่องสำรองกลางรองรับวัสดุที่มีรูปร่างผิดปกติเพื่อให้แน่ใจว่าด้านหลังแบนหลังจากโลดโผน .}}}}}}
ข้อควรระวังในการติดตั้ง
ก่อนอื่นให้กดคอลัมน์น็อตลงในหลุมที่ถูกเจาะไว้ล่วงหน้าผ่านเครื่องโลดโผนพิเศษ (ไม่ใช่หมัดหรือค้อน) . ขั้นตอนรวมถึง: เส้นผ่านศูนย์กลางหลุมที่ตั้งไว้ล่วงหน้า: มันต้องถูกควบคุมอย่างเคร่งครัดที่ d +0 ~ 0 . 075 มม. ขอแนะนำให้เจาะมากกว่าการเจาะ
ข้อกำหนดทิศทาง: หัวหกเหลี่ยมจะต้องถูกกดออกจากพื้นผิวที่ไม่เชื่อมต่อของแผ่นเพื่อหลีกเลี่ยงการทำงานย้อนกลับทำให้แผ่นแปรปรวน .}
พารามิเตอร์สำคัญ
ความหนาของแผ่น: ขั้นต่ำ 0 . 8mm . ผอมเกินไปเป็นเรื่องง่ายที่จะเปลี่ยนรูป . ความยาวหางของคอลัมน์น็อตต้องจับคู่ตามความหนา
การควบคุมความดัน: กดในครั้งเดียวเพื่อให้แน่ใจว่าหัวหกเหลี่ยมถูกฝังอย่างเต็มที่โดยไม่มีช่องว่าง .
สถานการณ์แอปพลิเคชันและข้อ จำกัด
พื้นที่แอปพลิเคชันที่ใช้บังคับได้: ตู้แชสซี, วงเล็บอุปกรณ์อิเล็กทรอนิกส์, โครงสร้างแสงเช่นโลหะผสมอลูมิเนียมหรือแผ่นเหล็กคาร์บอนต่ำ
ใช้วัตถุต่อไปนี้ด้วยความระมัดระวัง
แผ่นสแตนเลสสตีลที่มีความแข็งแรงสูงต้องการคอลัมน์น็อตที่มีความแข็งแรงสูงพิเศษหากใช้และมักจะต้องใช้การเสริมแรงเชื่อมจุดเสริม .}
ความต้านทานแรงดึงของการเชื่อมต่อแบบตรึงของชิ้นส่วนโครงสร้างแบกโหลดต่ำดังนั้นจึงจำเป็นต้องมีการเชื่อมสลักเกลียวเพื่อเสริมสร้างการเชื่อมต่อ .}
303 คอลัมน์น็อตดอกไม้ตาบอดสแตนเลสเป็นวิธีแก้ปัญหาที่แม่นยำสำหรับการเชื่อมต่อแบบเกลียวแผ่นบาง ๆ . มันใช้การปิดผนึกหลุมตาบอดการออกแบบการต่อต้านการปล่อยฟันของฟันดอกไม้และความต้านทานการกัดกร่อนของสแตนเลส 303 อุปกรณ์โลดโผนมืออาชีพ มิฉะนั้นมันง่ายที่จะหลุดหรือผิดรูป .
