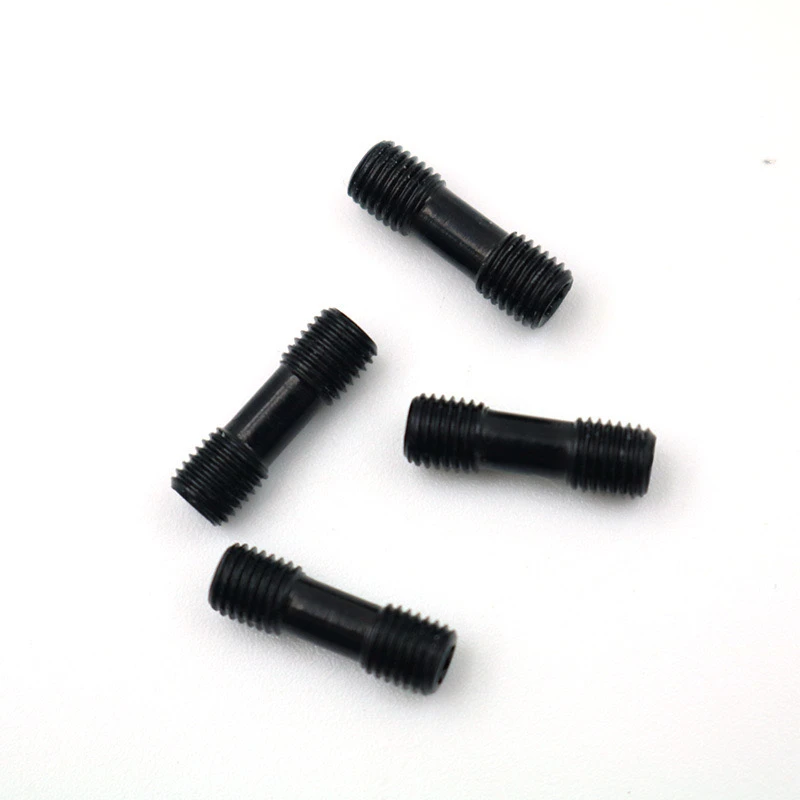

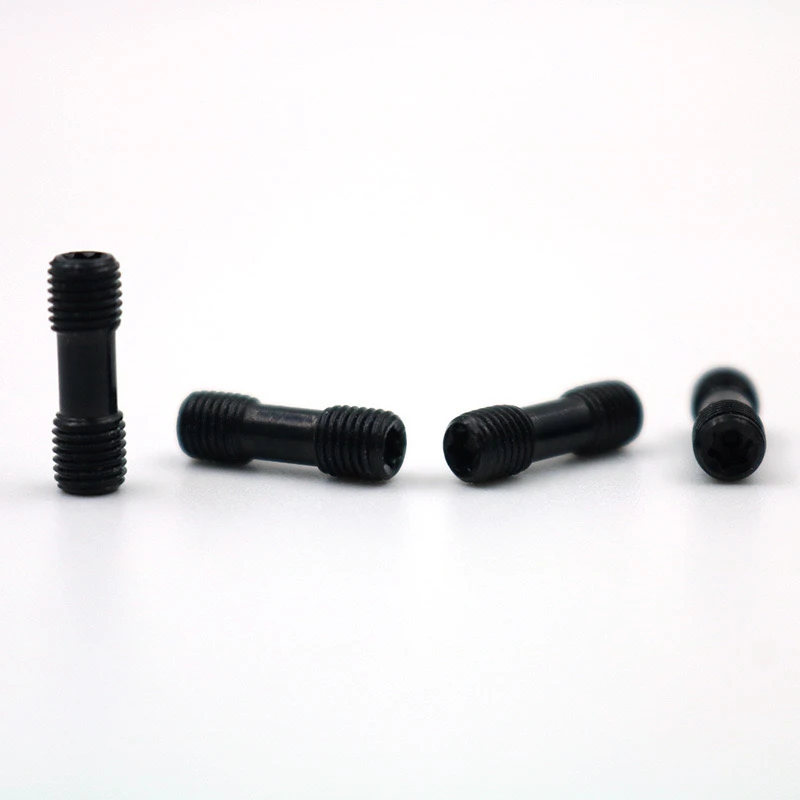

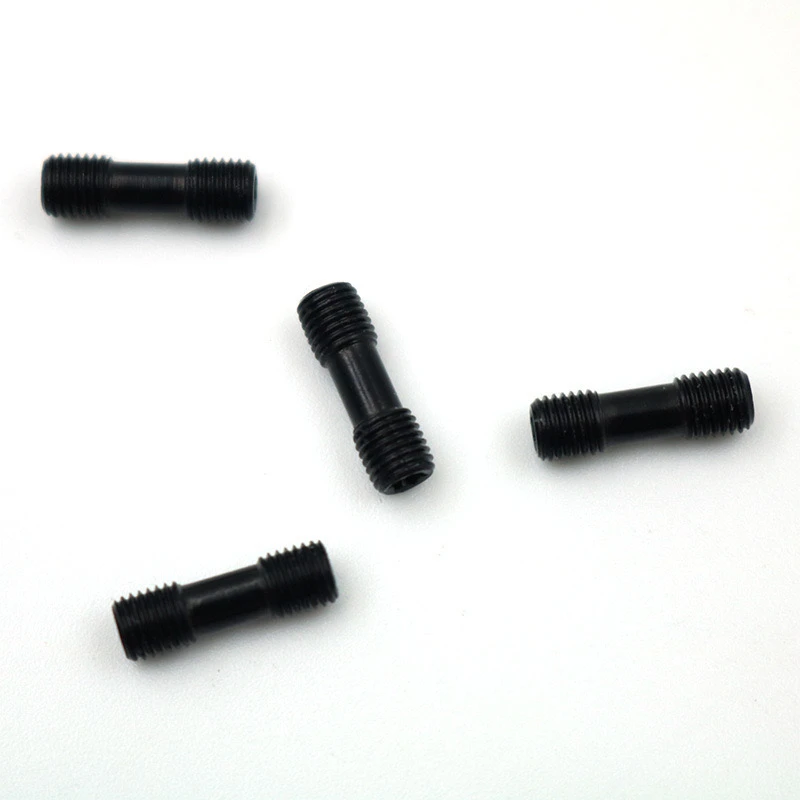

สกรูหัวคู่ที่ไม่ได้มาตรฐาน(M5/M6/M8) ในอุปกรณ์การเปลี่ยนเครื่องมือการหมุนเครื่องมือ CNC ขนาด 12.9 เกรดเป็นตัวยึดความแข็งแรงสูงที่ใช้ในการแก้ไขชิมหรือใบมีด ฟังก์ชั่นหลักของมันจำเป็นต้องคำนึงถึงความแข็งแรงสูงการวางตำแหน่งที่แม่นยำและความมั่นคงซึ่งสามารถแบ่งออกเป็นจุดสำคัญต่อไปนี้โดยเฉพาะ
1. การเชื่อมต่อที่มีความแข็งแรงสูงและความต้านทานความเหนื่อยล้า
วัสดุและเกรด: เกรด 12.9 หมายความว่าสกรูทำจากเหล็กโลหะผสมและดับและอารมณ์ ความต้านทานแรงดึงสูงกว่า 1220MPA ซึ่งเหมาะสำหรับการสั่นสะเทือนความถี่สูงและสถานการณ์ที่มีแรงบิดสูงในการตัดเฉือนซีเอ็นซี
การออกแบบที่ไม่ได้มาตรฐาน: ปรับแต่งความยาวด้ายระยะพิทช์หรือรูปร่างหัวตามข้อกำหนดการจับคู่ของ Shim และแถบเครื่องมือเพื่อให้แน่ใจว่าเข้ากันได้กับหลุมที่มีรูปร่างพิเศษหรือพื้นที่แคบ
2. การวางตำแหน่งที่แม่นยำและการต่อต้านการนอน
โครงสร้างเธรดสองหัว: ปลายด้านหนึ่งแก้ไข shim และปลายอีกด้านเชื่อมต่อแถบเครื่องมือ ช่องว่างของแอสเซมบลีจะถูกกำจัดผ่านการจับคู่ที่แม่นยำของเธรดที่ปลายทั้งสองเพื่อหลีกเลี่ยงการกระจัดขนาดเล็กที่เกิดจากแรงตัด
การรักษาพื้นผิว: บางรุ่นเพิ่มการชุบนิกเกิลหรือกระบวนการดำเพื่อลดค่าสัมประสิทธิ์แรงเสียดทานและปรับปรุงความสอดคล้องของการล็อค
3. การรับประกันความมั่นคงแบบไดนามิก
การออกแบบต่อต้านเฉือน:สกรูหนาหรือการรักษาแบบ knurling ในท้องถิ่นเพื่อต้านทานแรงเรเดียลในระหว่างการหมุนและป้องกันการเสียรูปของสกรูและการแตกหัก
ความสามารถในการปรับอุณหภูมิ: วัสดุเกรด 12.9 ยังคงรักษาความแข็งแรงที่อุณหภูมิสูงเหมาะสำหรับสภาพแวดล้อมการเพิ่มขึ้นของอุณหภูมิในท้องถิ่นที่เกิดจากการประมวลผลความเร็วสูง
4. การบำรุงรักษาและการปรับตัว
การกำหนดค่าที่ไม่ยืดหยุ่นที่ไม่ได้มาตรฐาน: สำหรับอินเทอร์เฟซที่ไม่ได้มาตรฐานของแถบเครื่องมือที่แตกต่างกันมีตัวเลือกเธรดชั้นดีเช่น M5/M6/M8 และแผ่นเครื่องมือมาตรฐานเช่น ISO และ DIN เข้ากันได้
การถอดออก: ความแข็งสูงหกเหลี่ยมหรือการออกแบบดอกพลัมง่ายที่จะถอดประกอบและบำรุงรักษาซ้ำ ๆ โดยไม่ลื่นไถล
5. ความสะดวกสบายในชีวิตและการบำรุงรักษา
ความต้านทานการสึกหรอ: ความแข็ง HRC39-44, อายุการใช้งานที่ยาวนานกว่าสกรูเกรด 8.8 ทั่วไป 3-5 เท่าลดความถี่ในการเปลี่ยน
การถอดประกอบและประกอบที่สะดวก: อินเทอร์เฟซไดรฟ์มาตรฐานเข้ากันได้กับเครื่องมือทั่วไปและทำให้กระบวนการบำรุงรักษาง่ายขึ้น
สถานการณ์แอปพลิเคชันทั่วไป
Turning Center: ใช้สำหรับการเชื่อมต่อแท่งเครื่องมือและใบมีดที่ไม่ได้มาตรฐานเช่นใบมีดเพชรและมีดร่อง
การตัดเฉือนที่ใช้งานหนัก: การยึดที่เชื่อถือได้สำหรับฟีดสูง (มากกว่าหรือเท่ากับ 0.3 มม./r) หรือวัสดุที่ยากต่อการตัด
ข้อควรพิจารณาในการเลือก
การคำนวณโหลด: ข้อกำหนดของสกรูจะต้องเลือกตามแรงตัด M8 มักใช้สำหรับแถบเครื่องมือที่สูงกว่าหรือเท่ากับ 10 มม.
การควบคุมแรงบิด: แรงบิดในการติดตั้งจะต้องถูกควบคุมโดยมาตรฐานเพื่อหลีกเลี่ยงการทำให้แน่นเกินไปและการลื่นไถลของด้าย
ผ่านการออกแบบข้างต้นสกรูสองหัวที่ไม่ได้มาตรฐานจะได้รับความสมดุลของความแข็งแรงสูงการปรับตัวสูงและอายุการใช้งานที่ยาวนานในการตัดเฉือนซีเอ็นซีและเป็นส่วนสำคัญในการทำงานเพื่อให้แน่ใจว่ามีความแม่นยำและประสิทธิภาพการตัดเฉือน
