สกรูสโคป shim และไม่ได้มาตรฐานในอุปกรณ์เสริมแถบเครื่องมือหมุน CNC 12.9 เกรดเป็นส่วนประกอบที่ใช้งานได้ในการตัดเฉือนที่แม่นยำ ฟังก์ชั่นหลักและคุณสมบัติของพวกเขามีดังนี้
I. ฟังก์ชั่นหลักของ Shim
การวางตำแหน่งและการสนับสนุนที่แม่นยำ
ทำหน้าที่เป็นชิ้นส่วนการเปลี่ยนแปลงระหว่างเม็ดมีดและแถบเครื่องมือช่วยให้มั่นใจได้ว่าการติดตั้งเม็ดมีดที่แม่นยำและลดการสั่นสะเทือนแบบตัด
วัสดุที่มีความทนทานสูงดูดซับแรงตัดที่ส่งผ่านโดยเม็ดมีดป้องกันการสึกหรอของแถบเครื่องมือ
อายุการใช้งานของเครื่องมือขยาย: กระจายแรงบนเม็ดมีดป้องกันความเข้มข้นของความเครียดที่อาจทำให้เกิดการแตกของแถบเครื่องมือ การแข็งตัวของพื้นผิวช่วยเพิ่มความต้านทานการสึกหรอและปรับให้เข้ากับสภาพการตัดความเร็วสูง
ความเข้ากันได้และความสามารถในการปรับตัว: เส้นผ่านศูนย์กลางแถบเครื่องมือที่แตกต่างกัน (M5/M6/M8) เข้ากันได้กับเส้นผ่านศูนย์กลางแถบเครื่องมือต่าง ๆ เพื่อตอบสนองความต้องการในการปรับแต่งที่ไม่ได้มาตรฐาน
การออกแบบพิเศษ (เช่น bevels หรือร่อง) รองรับรูปร่างเม็ดมีดที่ซับซ้อน

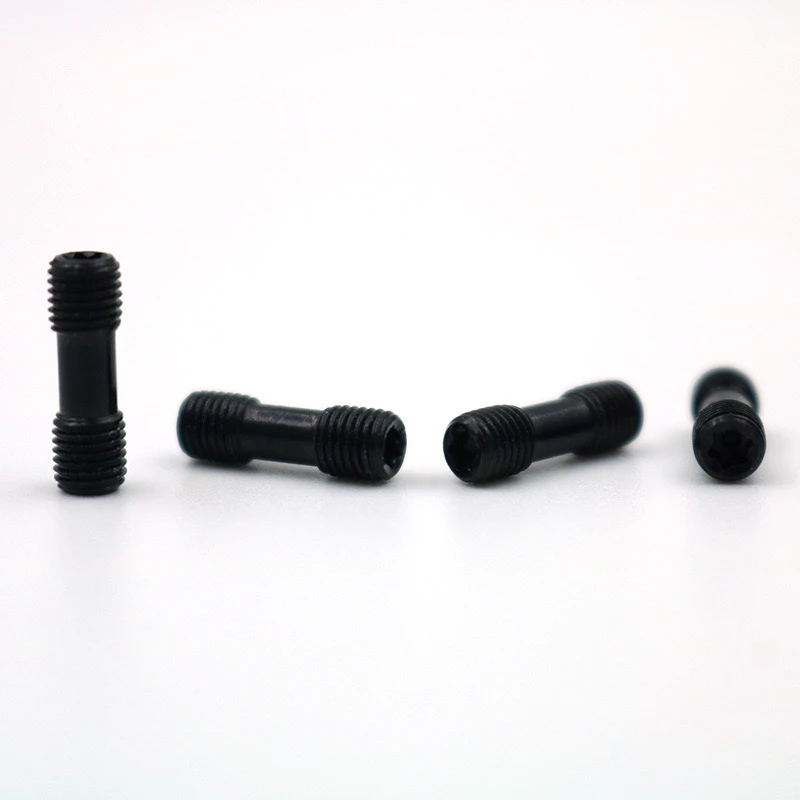

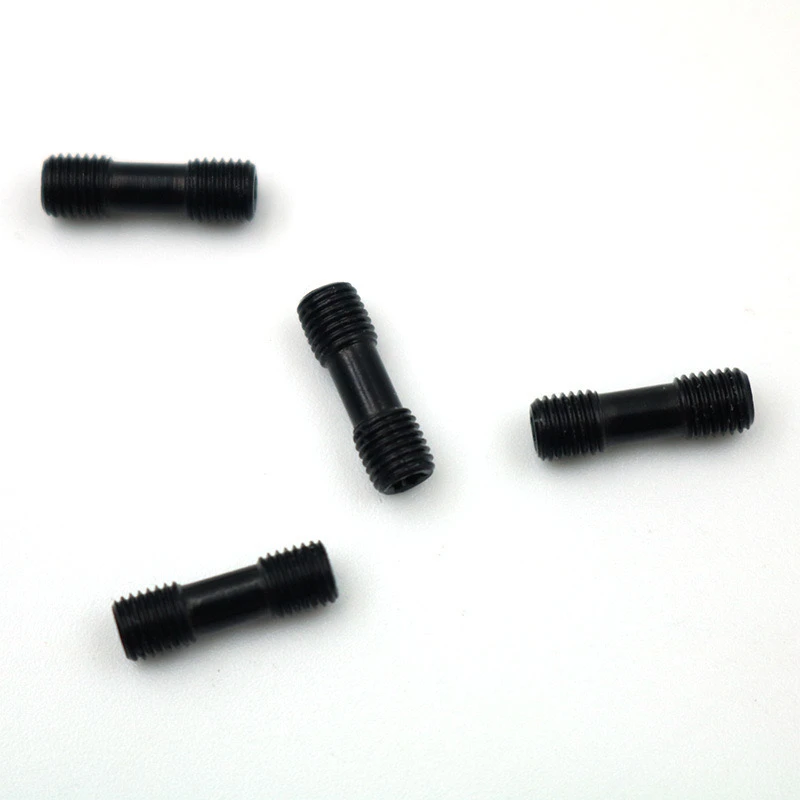

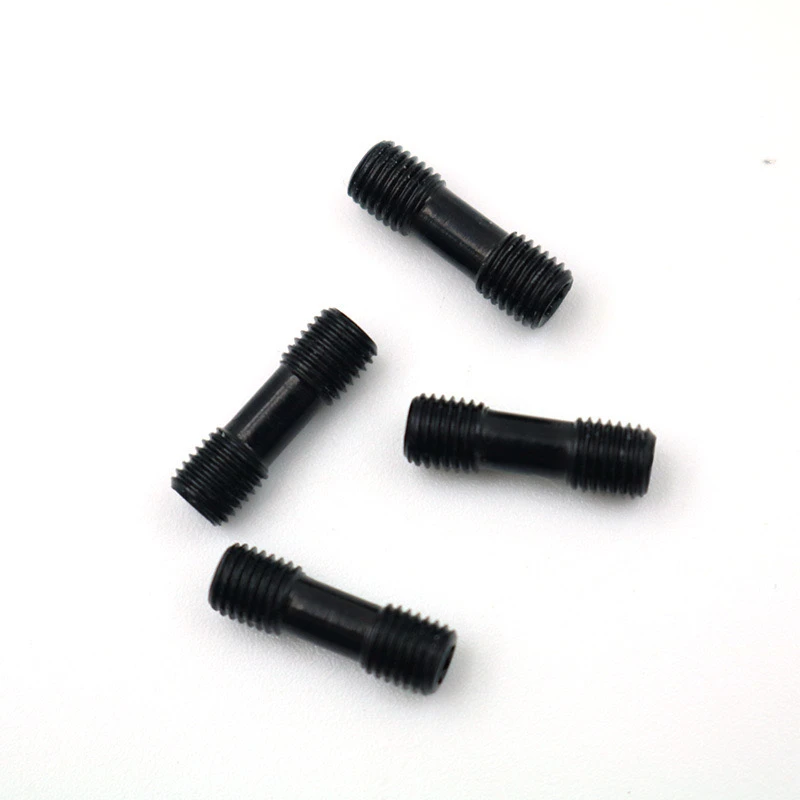

ii. ฟังก์ชันหลักของไฟล์สกรูส้อมสตั๊ดที่ไม่ได้มาตรฐาน
การยึดที่มีความแข็งแรงสูง
ความต้านทานแรงดึง 12.9 เกรด (มากกว่าหรือเท่ากับ 1220 MPa) ทำให้มั่นใจได้ว่าการแทรกและชิมยังคงปลอดภัยในระหว่างการตัดความเร็วสูง
การออกแบบเธรดสองครั้งเปิดใช้งานการล็อคที่แตกต่าง: ปลายเธรดชั้นดีช่วยป้องกันการคลายในขณะที่ปลายเธรดหยาบช่วยให้การประกอบอย่างรวดเร็วและการถอดประกอบ
การปรับแต่ง
ความยาวของเธรดและระดับเสียงสามารถปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของเครื่องมือเครื่องจักรหรือผู้ถือเครื่องมือแก้ปัญหาการติดตั้งที่ไม่สามารถติดตั้งชิ้นส่วนมาตรฐานได้
วัสดุพิเศษ (เช่นสแตนเลสหรือการชุบไทเทเนียม) มีให้บริการเพื่อรองรับสารหล่อเย็นที่มีการกัดกร่อนหรือสภาพแวดล้อมที่อุณหภูมิสูง
ความเสถียรและการหน่วงการสั่นสะเทือน
การจัดแนวด้ายที่มีความแม่นยำช่วยลดการกวาดล้างการประกอบและบรรเทาการสั่นสะเทือนขนาดเล็กระหว่างการตัด
การออกแบบบางอย่างรวมถึงร่องเครื่องซักผ้ายืดหยุ่นเพื่อระงับการสั่นพ้องเพิ่มเติม
iii. สถานการณ์การทำงานร่วมกัน
การใช้งานทั่วไป: เมื่อหมุนสแตนเลสสตีลหรือโลหะผสมไทเทเนียม SHIM จะรองรับการแทรกเพื่อทนต่อแรงตัดเป็นระยะ ๆ ในขณะที่สกรูสตาร์สองครั้งที่กำหนดเองจะรักษาความแข็งแกร่งของระบบผ่านการโหลดล่วงหน้าสูงเพื่อป้องกันการบิ่น
คำแนะนำการเลือก
Shims: ชอบโมเดลที่มีร่องต่อต้านลื่นหรือค้นหาหลุมพินเพื่อความเสถียรที่เพิ่มขึ้น
สกรู: เลือกอัตราส่วนการเริ่มต้นสองครั้งตามความลึกของด้ายของผู้ถือเครื่องมือเพื่อหลีกเลี่ยงการล็อคหรือความแข็งแรงไม่เพียงพอ
ผ่านการออกแบบเหล่านี้สกรูทั้งสองช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของเครื่องมือ CNC ในการตัดเฉือนที่มีน้ำหนักมากทำให้เหมาะอย่างยิ่งสำหรับการใช้งานการผลิตที่แม่นยำเช่นการบินและอวกาศและการผลิตแม่พิมพ์ คำแนะนำการเลือก
Shims: ชอบโมเดลที่มีร่องต่อต้านลื่นหรือค้นหาหลุมพินเพื่อความเสถียรที่เพิ่มขึ้น
สกรู: เลือกอัตราส่วนการเริ่มต้นสองครั้งตามความลึกของด้ายก้านเพื่อหลีกเลี่ยงการล็อคหรือความแข็งแรงไม่เพียงพอ
ผ่านการออกแบบทั้งสองนี้ความน่าเชื่อถือของเครื่องมือ CNC ในการตัดเฉือนแบบโหลดสูงทำให้มั่นใจได้ว่าเหมาะอย่างยิ่งสำหรับการใช้งานการผลิตที่แม่นยำเช่นการบินและอวกาศและการผลิตแม่พิมพ์
