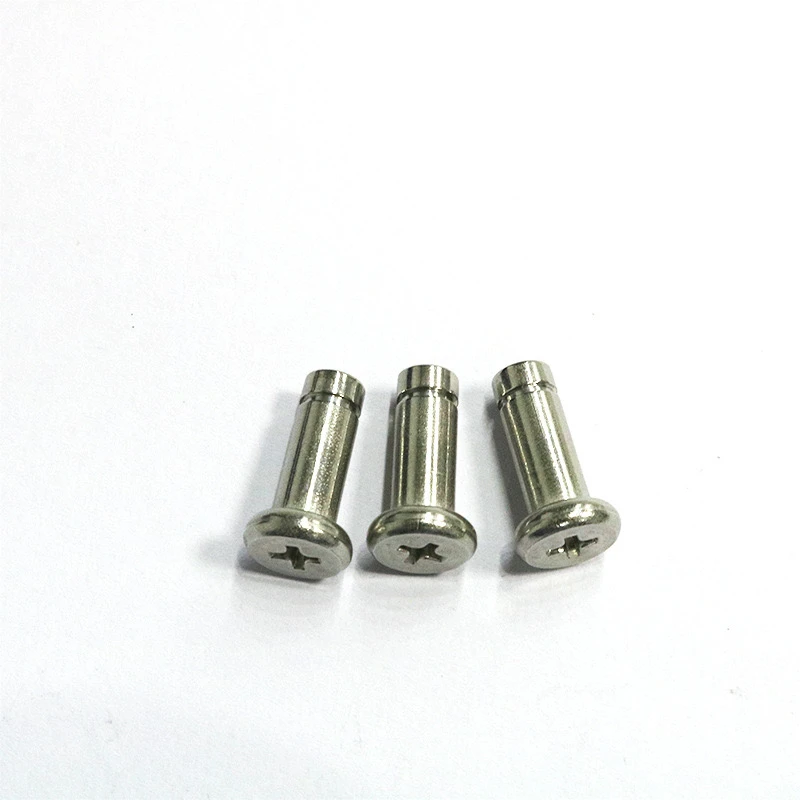

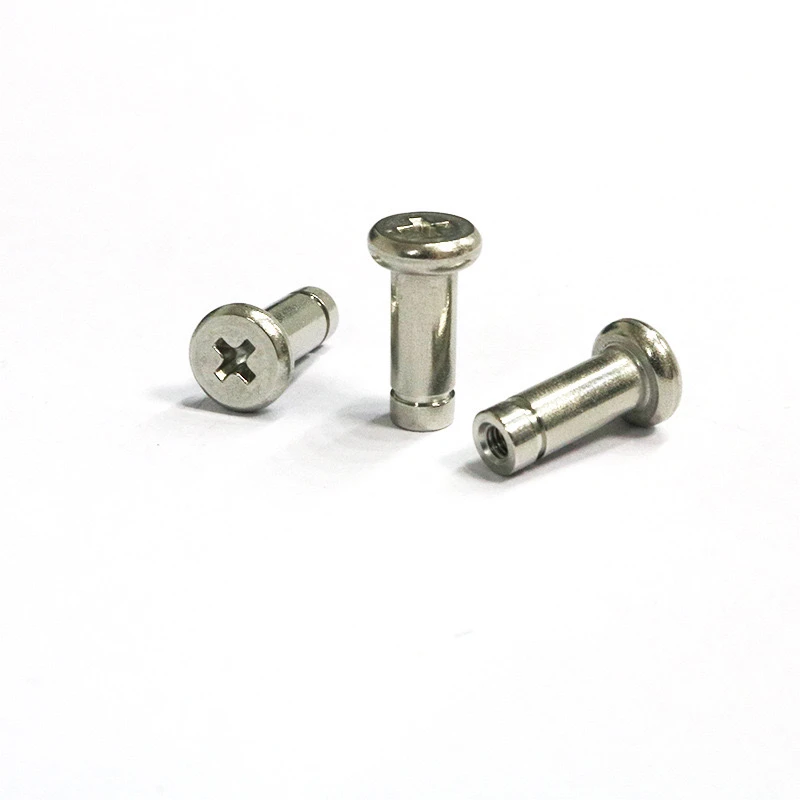

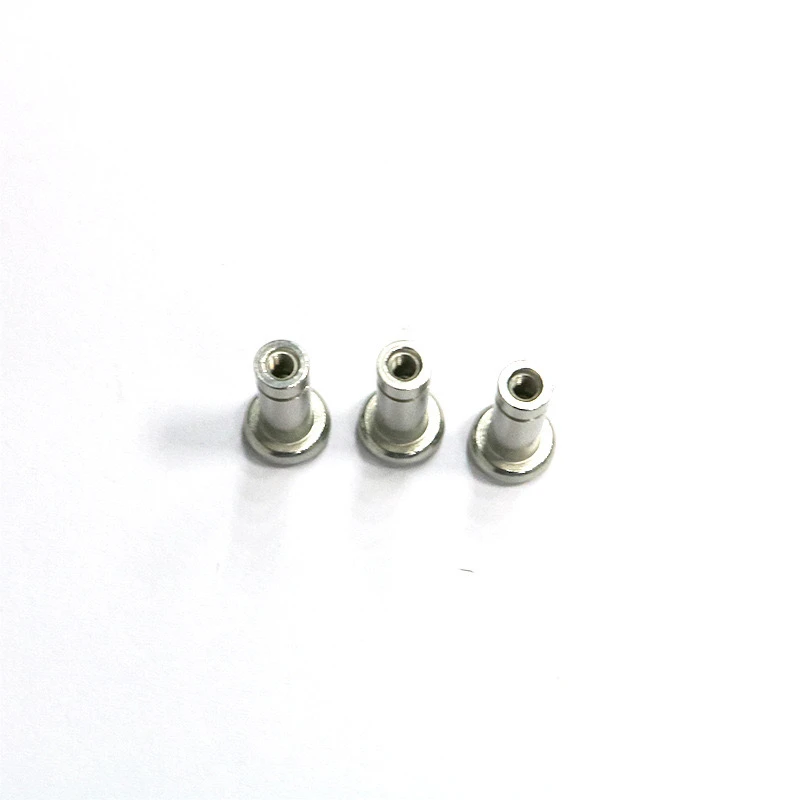

สแตนเลส 304 พิน slotted cross-headS/PINS (รวมถึงการค้นหา Circlip Locating Studs/Cylinders) เป็นตัวยึดอเนกประสงค์ที่มีฟังก์ชั่นหลักและแอปพลิเคชันต่อไปนี้
I. ฟังก์ชั่นหลัก
การวางตำแหน่งเชิงกลและการแก้ไข
การวางตำแหน่งตามแนวแกน: ส่วนทรงกระบอกของหมุดคู่กับรูเพื่อให้ได้การจัดตำแหน่งที่แม่นยำระหว่างชิ้นส่วน
การแก้ไขแบบเรเดียล: การออกแบบร่องวงกลมช่วยให้สามารถติดตั้งวงกลมเพื่อป้องกันการเคลื่อนไหวตามแนวแกนแทนที่น็อตเพื่อล็อค
Anti-Rotation: การออกแบบข้ามหรือ slotted ช่วยให้สามารถปรับเครื่องมือเพื่อป้องกันการคลายระหว่างการใช้งาน
ชุดประกอบแบบแยกส่วน: มิติมาตรฐานช่วยให้การออกแบบแบบแยกส่วนของอุปกรณ์อุตสาหกรรมอำนวยความสะดวกในการทดแทนและบำรุงรักษาอย่างรวดเร็ว
ความต้านทานการกัดกร่อนและความทนทาน:304 สแตนเลสเป็นกรด-และด่างทนทานทนต่อการเกิดสนิมและเหมาะสำหรับใช้ในความชื้น (เช่นการแปรรูปอาหาร) หรือสภาพแวดล้อมทางเคมี
ความต้านทานการรับน้ำหนักและแรงเฉือน
โครงสร้างทรงกระบอกทนต่อการโหลดรัศมีและความคลาดเคลื่อนที่มีความแม่นยำสูง
ii. ความแตกต่างของการทำงานระหว่างโมเดลย่อย
โมเดลแอปพลิเคชันทั่วไปฟังก์ชั่นโฟกัส
M3-M4: อุปกรณ์อิเล็กทรอนิกส์, เครื่องมือที่มีความแม่นยำ (เช่นอุปกรณ์ออพติคอล), ตำแหน่งไมโคร, การตรึงโหลดแสง
M5-M6: อุปกรณ์อัตโนมัติ, ส่วนประกอบเครื่องพิมพ์ 3D, โหลดขนาดกลาง, การประกอบบ่อยและการถอดประกอบ
M8-M10: เครื่องจักรหนัก, เบาะแบริ่งสายพานลำเลียง, ความต้านทานแรงเฉือนสูง, ความต้านทานการสั่นสะเทือน
iii. คุณสมบัติการออกแบบที่สำคัญ
Flat Cross Head: ใช้แรงบิดได้อย่างง่ายดายในระหว่างการติดตั้งลดการสึกหรอบนพื้นผิวชิ้นงาน
ร่อง Circlip: ความกว้างร่องมาตรฐานเข้ากันได้กับวงกลมทั่วไป
เธรดเต็ม/เธรดครึ่ง: เวอร์ชันครึ่งเธรดช่วยเพิ่มคำแนะนำในส่วนที่ไม่ผ่านการอ่านในขณะที่เวอร์ชันเต็มรูปแบบมีการปรับที่ยืดหยุ่น
iv. ข้อควรพิจารณาในการเลือก
ความเข้ากันได้ของโหลด: M10 สามารถจัดการโหลดแบบไดนามิก> 500 กิโลกรัมและโหลดคงที่> 1 ตัน
ความเข้ากันได้ด้านสิ่งแวดล้อม: 316 สตีลสตีลแนะนำสำหรับสภาพแวดล้อมที่อุณหภูมิสูงแม้ว่าจะเพิ่มต้นทุน แต่ช่วยเพิ่มความต้านทานการกัดกร่อน
ความแม่นยำของร่องความลึก: พารามิเตอร์สำคัญที่มีผลต่อการติดตั้งที่ปลอดภัยของ circlip
V. กรณีแอปพลิเคชันทั่วไป
Rails Guide Automation: M6 Pins + Circlips รักษาความปลอดภัยของ Slider Stop
บานพับเครื่องจักรกลการเกษตร: M10 หมุดชุบนิกเกิลต้านทานการกัดกร่อนของน้ำโคลนและวงกลมป้องกันการหลุดออก
ผ่านการออกแบบข้างต้นตัวยึดนี้จะได้รับความสมดุลของความแม่นยำความแข็งแรงและความสามารถในการปรับตัวทำให้เป็นตัวเลือกที่เหมาะสำหรับการส่งสัญญาณเชิงกลและการเชื่อมต่อโครงสร้าง
