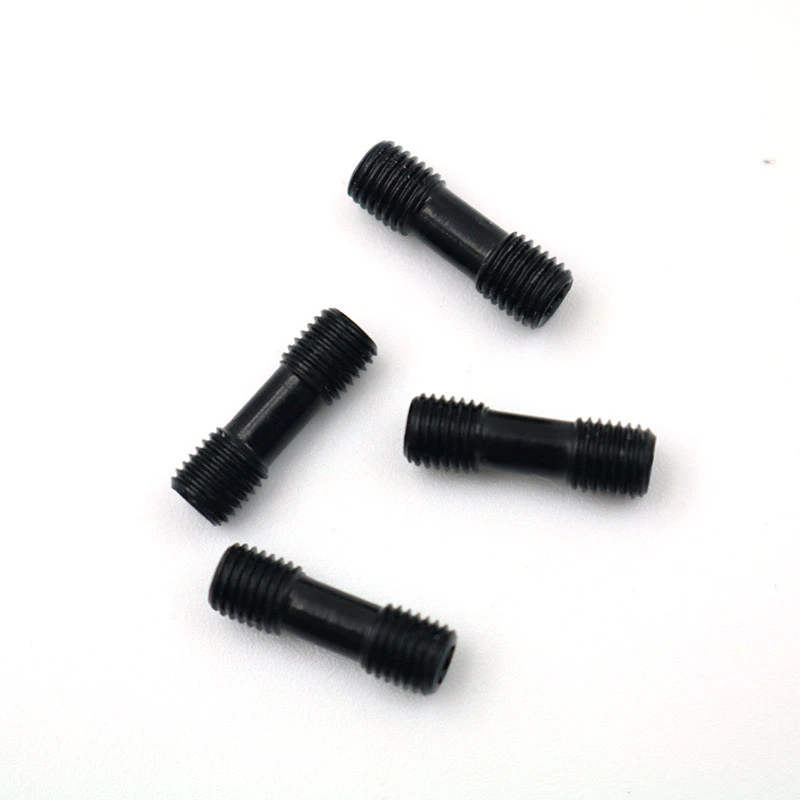

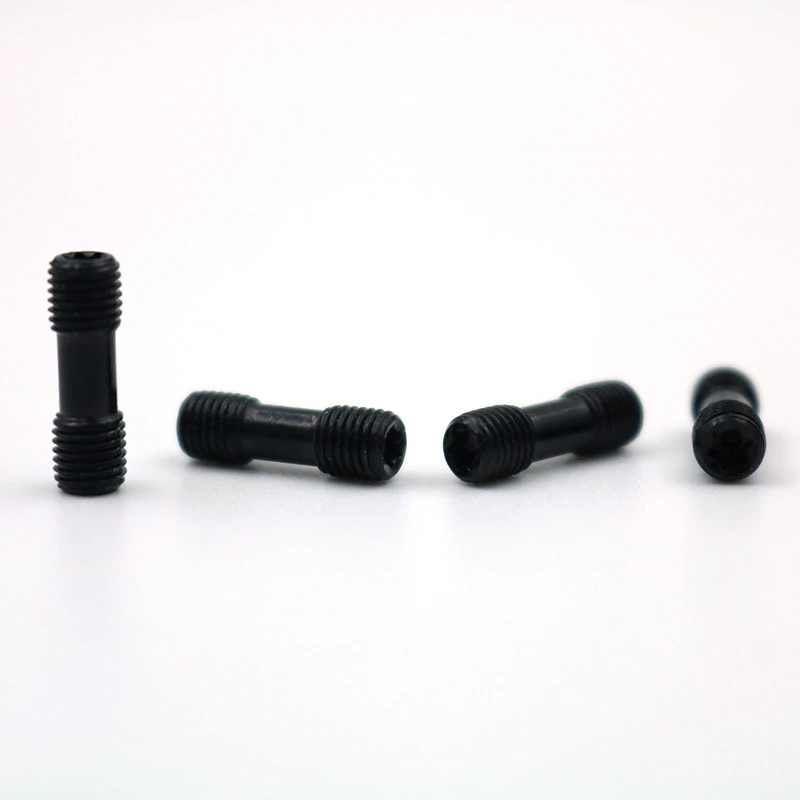

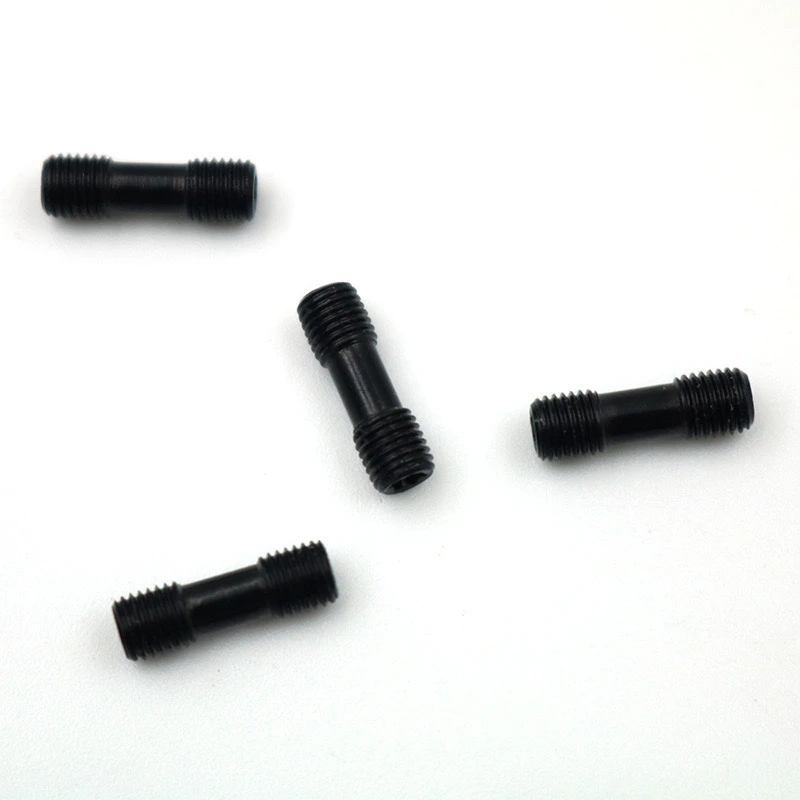

shims และ stud ที่ไม่ได้มาตรฐานสกรูใช้ในอุปกรณ์การกลึงเครื่องมือการหมุน CNC ขนาด 12.9 เกรดเป็นส่วนประกอบที่ใช้งานได้ในการตัดเฉือนที่แม่นยำ ต่อไปนี้อธิบายข้อกำหนดการปรับแต่งของพวกเขา
1. พารามิเตอร์พื้นฐาน
วัสดุ: เหล็กโลหะผสม 12.9 เกรด
การรักษาพื้นผิว: ดำ/ชุบนิกเกิล/dacromet (เลือกได้ตามข้อกำหนดการป้องกันการกัดกร่อน; สีดำเป็นค่าเริ่มต้น)
ความแข็ง: HRC 39-44 (สร้างความสมดุลของความแข็งแกร่งและความเหนียว)
ข้อกำหนดเธรด: เธรดสตั๊ดที่ไม่ได้มาตรฐาน
ความแม่นยำของเธรด: เกรด 6G
ความยาวทั้งหมด: ปรับแต่งตามความหนาของ shim
2. การออกแบบโครงสร้าง
ประเภทหัว: หัวแบนหกเหลี่ยมภายนอกหรือทรงกระบอกที่ปลายทั้งสอง
ส่วนการเปลี่ยนแปลง: เส้นผ่านศูนย์กลางของก้านขัดเงากลางจะต้องมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางเล็กน้อยของด้ายเพื่อหลีกเลี่ยงการรบกวน
ร่องร่องร่อง: ร่องที่ตัดราคาจะถูกกลึงในตอนท้ายของด้าย
3. ข้อกำหนดพิเศษ
การรักษาด้วยยาต้านการหนุน: มีการเคลือบกลีบด้ายที่ผ่านการเคลือบหรือล็อคร่องมีให้บริการ
การทำเครื่องหมาย: การทำเครื่องหมายเลเซอร์ของเกรดวัสดุ (12.9) และข้อกำหนด (เช่น M5-M6)
บรรจุภัณฑ์: น้ำมันกันสนิม + ถุงสูญญากาศ 50 ชิ้น/กล่อง (หรือตามคำขอของลูกค้า)
4. มาตรฐานการตรวจสอบ
การตรวจสอบมิติ: การตรวจสอบเธรดด้วยเกจวัด GO/No-Go, ขนาดสำคัญที่วัดด้วยการวัดพิกัดสามมิติ
การทดสอบประสิทธิภาพ: การทดสอบแรงดึงและแรงบิดจะดำเนินการกับตัวอย่างสุ่ม
การทดสอบสเปรย์เกลือ: การเคลือบจะต้องผ่านการทดสอบสเปรย์เกลือเป็นกลาง 48 ชั่วโมง (ไม่บังคับ)
5. บริการจัดส่งและหลังการขาย
ตัวอย่างโอกาสในการขาย: 3-5 วันทำการ (3 ตัวอย่างฟรี)
การจัดส่งจำนวนมาก: 15-20 วัน (ปริมาณการสั่งซื้อ> 1,000 ชิ้น)
การรับประกัน: การเปลี่ยนฟรีภายใน 12 เดือนเนื่องจากข้อบกพร่องของวัสดุ
จำเป็นต้องมีการวาดอินเทอร์เฟซของผู้ถือเครื่องมือหรือตัวอย่างทางกายภาพเพื่อให้แน่ใจว่าเข้ากันได้ระหว่างสกรูที่ไม่ได้มาตรฐานและ Shim/Toolholder
ผ่านการออกแบบข้างต้นทั้งสองร่วมกันรับรองความน่าเชื่อถือของเครื่องมือ CNC ในการประมวลผลโหลดสูงซึ่งเหมาะอย่างยิ่งสำหรับสาขาการผลิตที่มีความแม่นยำเช่นการบินและอวกาศแม่พิมพ์ ฯลฯ
