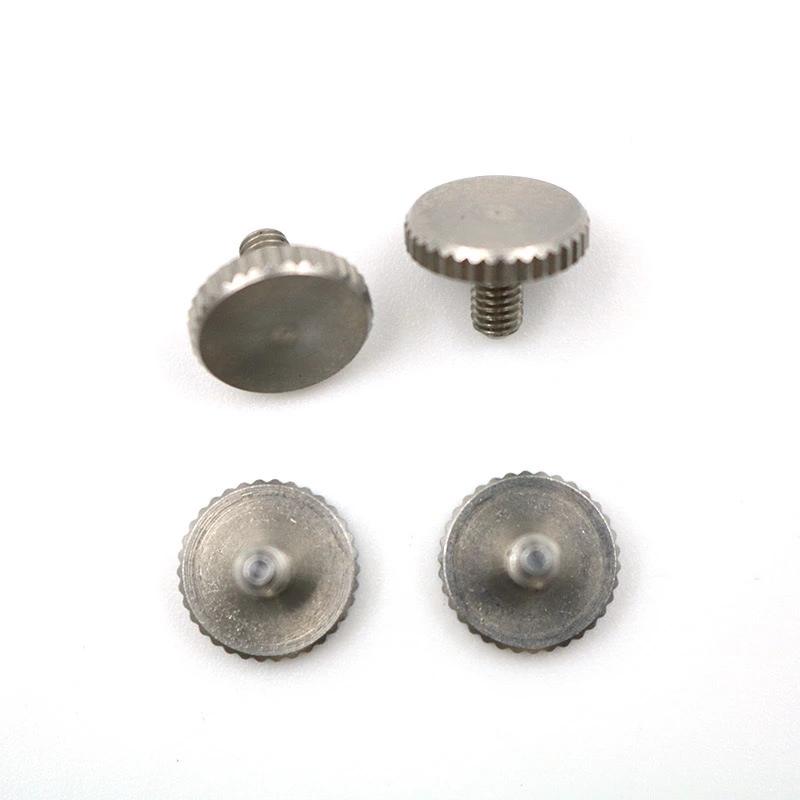

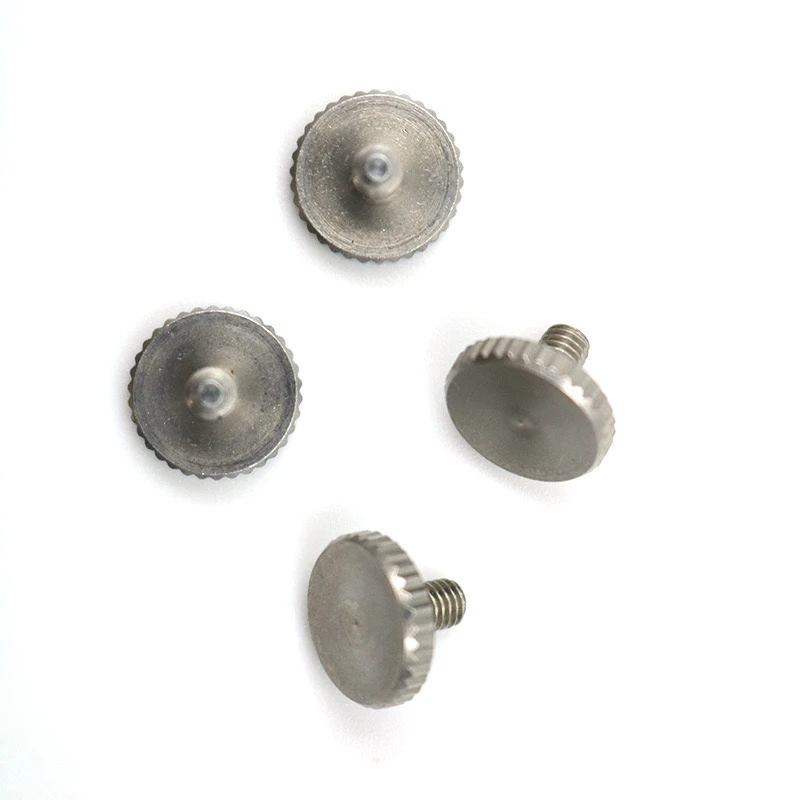

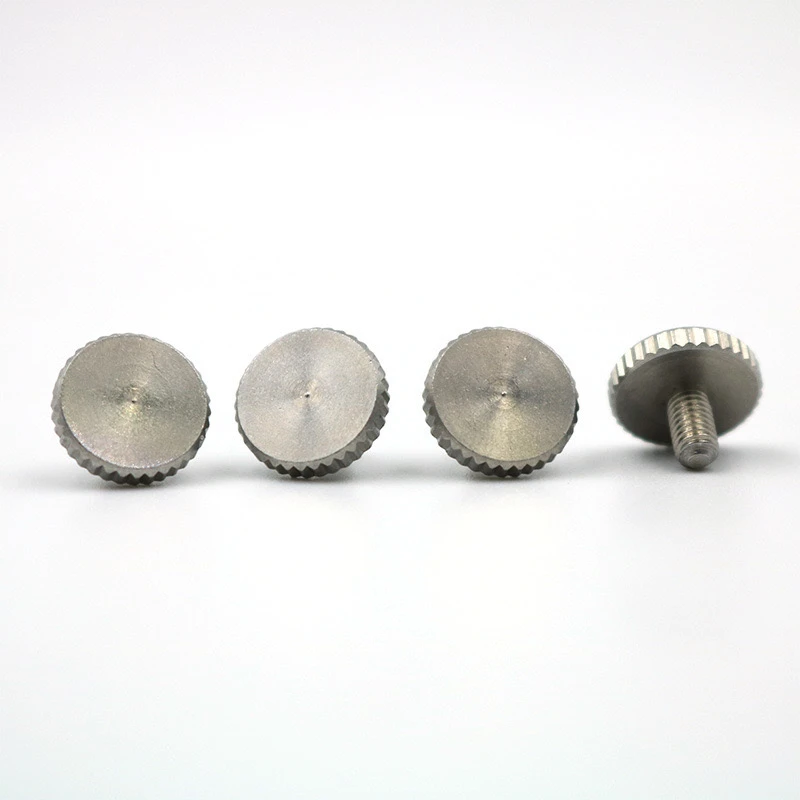

303 สแตนเลสสตีลสกรูสกรูมือแบบอัตโนมัติเป็นตัวยึดแบบแมนนวลประเภทเฉพาะ ต่อไปนี้เป็นโซลูชันทางเทคนิคโดยละเอียดสำหรับการปรับแต่งซึ่งคำนึงถึงทั้งความเป็นมืออาชีพและการปฏิบัติจริง
1. ข้อกำหนดพารามิเตอร์หลัก
มาตรฐานวัสดุ: 303 สแตนเลส, ความต้านทานแรงดึงมากกว่าหรือเท่ากับ 500mpa, ความแข็ง HRB 70-90
การรักษาพื้นผิว: การเริ่มต้นด้วยสีธรรมชาติเริ่มต้นการขัดด้วยอิเล็กโทรไลต์หรือการชุบนิกเกิลโปรดระบุ
ข้อกำหนดเธรด
American Unified Thread (UN Series): เช่น #4-40, #6-32, #8-32, ฯลฯ (จำเป็นต้องใช้รหัส UNF/UNC เฉพาะ)
เกรดความอดทน: 2B (ค่าเริ่มต้น) หรือ 3B (เมื่อต้องการความแม่นยำสูง)
ความยาวด้าย: เธรดเต็มหรือแบ่งส่วน
ข้อกำหนด knurling
ประเภท: ตรง knurling (ขนานกับแกน)
มาตรฐาน: DIN 82 หรือ ANSI B94.6
โมดูล: {{0}}. 5mm/0. 8mm/1.0mm
ความกว้างที่มีประสิทธิภาพ: มากกว่าหรือเท่ากับ 1.2 เท่าของเส้นผ่านศูนย์กลางของหัวสกรู
การออกแบบหัว
ประเภทหัว: หัวกลม/หัวแบน/หัวทรงกระบอก (พร้อมไดอะแกรม)
ประเภทสล็อต: สล็อต/สล็อต/รูหกเหลี่ยม
อัตราส่วนเส้นผ่านศูนย์กลางและความสูงของหัว: ตามการปรับ ASME B18.6.3
ii. จุดสำคัญของเทคโนโลยีการประมวลผล
การแปรรูปเครื่องกลึงอัตโนมัติ
อุปกรณ์: เครื่องกลึงอัตโนมัติแบบสวิส (ความแม่นยำ± 0. 01mm)
เครื่องมือ:
Thread: CARBIDE EXTRUSION TAP (แนะนำ OSG ExOTAP)
Knurling: เครื่องมือ knurling สองล้อ (HSS สำหรับด้ายหยาบ, เหล็กทังสเตนสำหรับด้ายละเอียด)
การตัดพารามิเตอร์
ความเร็ว: 1500-2500 rpm
อัตราฟีด: 0. 05mm/rev
การควบคุมกระบวนการ knurling
วิธีการกดล่วงหน้า: ก่อนอื่นให้หมุนเส้นผ่านศูนย์กลางด้านนอกของพื้นที่ knurling เป็นขนาดความแตกต่างกลาง
ความดัน: 300-500 n (หลีกเลี่ยงการสะสมของวัสดุ)
การระบายความร้อน: ของเหลวตัดสังเคราะห์อย่างเต็มที่ (ความเข้มข้น 8%-10%)
ข้อกำหนดการหักล้าง: จำเป็นต้องเพิ่มการลบหลู่ 45 องศาที่เต้าเสียบด้ายและขอบ knurling จะขัดด้วยการขัดด้วยแม่เหล็กเพื่อกำจัดขอบคม
3. มาตรฐานการควบคุมคุณภาพ
ขนาด: GO/No-Go Gauge เพื่อตรวจจับเธรดการวัดขนาดสำคัญสามมิติ
Knurling: การตรวจสอบภาพของความสม่ำเสมอของพื้นผิวโปรเจ็กเตอร์เพื่อตรวจสอบระดับเสียง
วัสดุ: สเปกโตรมิเตอร์เพื่อตรวจสอบเนื้อหา S (เพื่อให้แน่ใจ
การควบคุมอัตราที่บกพร่อง: ชุด AQL 1. 0, เครื่องหมายมีดเล็กน้อยได้รับอนุญาตในพื้นที่ knurling
4. บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์ด้านใน: PVC Blister + Anti-Rust Paper
บรรจุภัณฑ์ด้านนอก: กล่อง (1000pcs ต่อกล่องน้ำหนักรวมน้อยกว่าหรือเท่ากับ 15 กิโลกรัม)
การทำเครื่องหมาย: หมายเลขการทำเครื่องหมายเลเซอร์หมายเลข + การทำเครื่องหมายวัสดุ
วงจรการส่งมอบ: 15-20 วัน (3 วันสำหรับตัวอย่างพร้อมรายงานการทดสอบ)
5. การแก้ปัญหาทั่วไป
ด้ายเน่า→ตรวจสอบการสึกหรอแตะเปลี่ยนทุก ๆ 5,000 ครั้งหรือใช้แตะร่องเกลียวแทน
เสี้ยน Knurling มีขนาดใหญ่→ปรับขอบ pre-knurling เป็น 0. 8-1. 2 เท่าของโมดูลัส
รอยขีดข่วนบนพื้นผิว→ใช้ไนลอนกริปเปอร์หรือเพิ่มบูชลู่สายพานลำเลียง
จำเป็นต้องมีการวาดภาพ 2D ที่สมบูรณ์หรือไฟล์ขั้นตอน 3D และต้องทำเครื่องหมายมิติคีย์แยกกัน ข้อกำหนดพิเศษต้องใช้ค่าใช้จ่ายเครื่องมือเพิ่มเติม
ผ่านการออกแบบและการควบคุมกระบวนการที่อธิบายไว้ข้างต้นจะเห็นได้ว่าสกรูจะทำให้เกิดความสมดุลระหว่างฟังก์ชั่นประสิทธิภาพการผลิตและความน่าเชื่อถือและเหมาะสำหรับข้อกำหนดการใช้ความเข้มปานกลางและสูง
