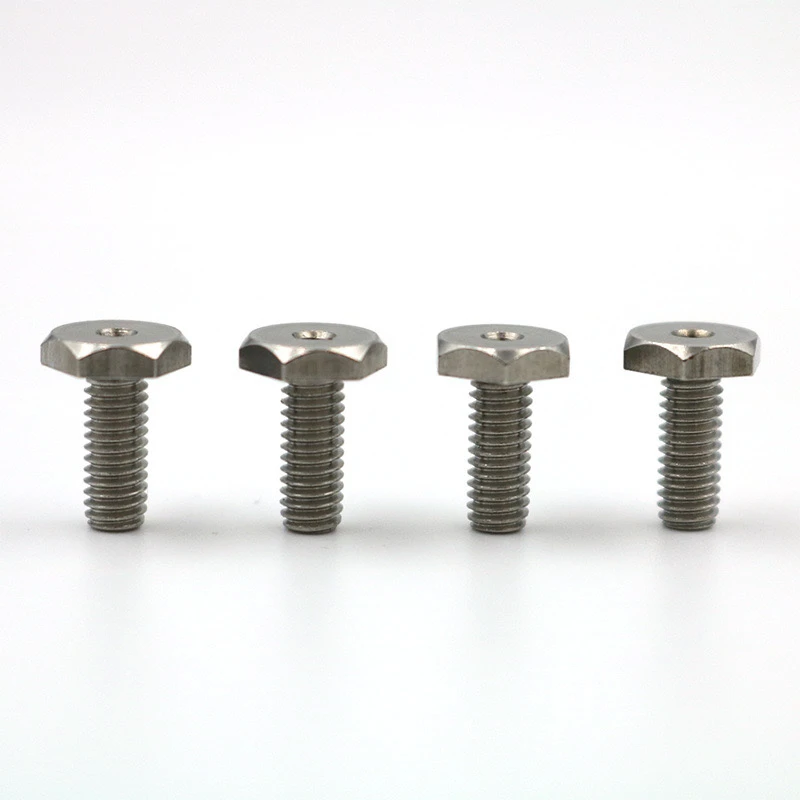

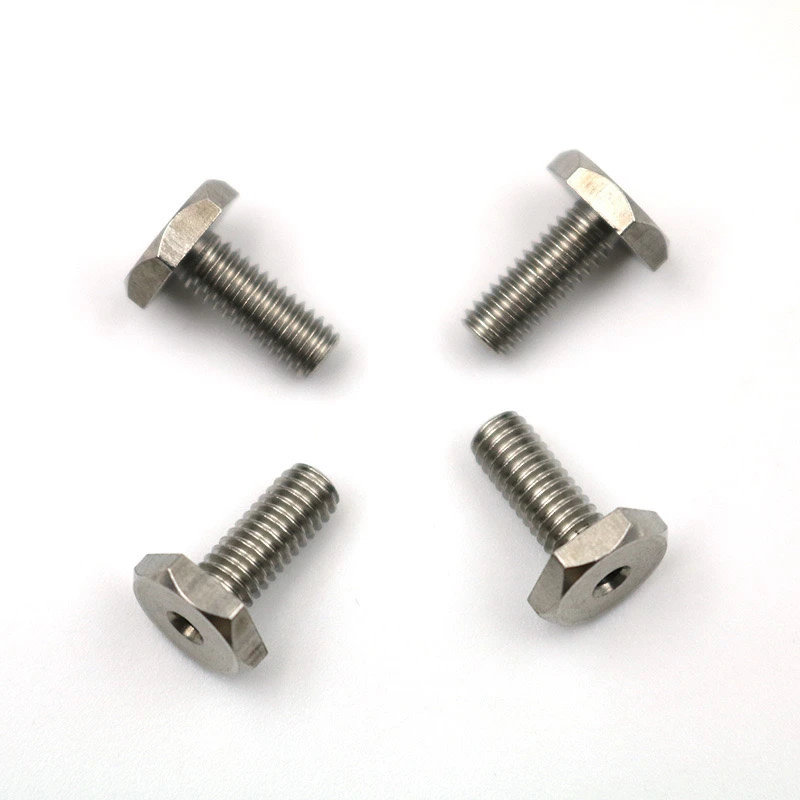

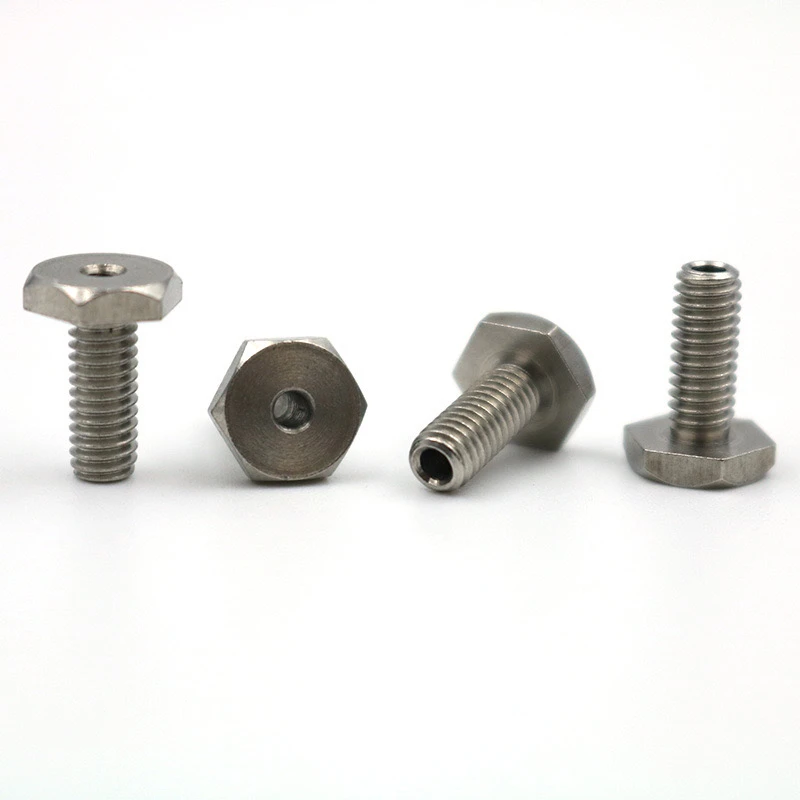

303 สแตนเลสชิ้นส่วนที่ไม่ได้มาตรฐาน (hexagon ภายนอก/สกรูภายใน/ภายนอก/กลวง) ได้รับการออกแบบมาเป็นพิเศษ ต่อไปนี้เป็นคำอธิบายการปรับแต่งโดยละเอียดของมันซึ่งคำนึงถึงทั้งความเป็นมืออาชีพและการปฏิบัติจริง
1. พารามิเตอร์การปรับแต่งหลัก
ข้อกำหนดด้านวัสดุ
303 สแตนเลส (ประเภทที่ง่ายต่อการตัด) และต้องรายงานวัสดุ
การรักษาเพิ่มเติมเพิ่มเติม: passivation ซึ่งสามารถปรับปรุงความต้านทานการกัดกร่อน
ประเภทโครงสร้าง
หัวหกเหลี่ยมภายนอก: ความกว้างข้ามแฟลตความหนา
เธรดภายใน/ภายนอก: ข้อมูลจำเพาะของเธรด (Metric/Imperial/American Standard), ความแม่นยำเกรด (6H/6G)
การออกแบบกลวง: ผ่านเส้นผ่านศูนย์กลางภายในรูความทนความหนาของผนัง
ความอดทนขนาดคีย์
เส้นผ่านศูนย์กลางด้านนอก: ± 0.05 มม. (ชิ้นส่วนเปลี่ยนความแม่นยำ)
ความยาว: ± 0.1 มม. (น้อยกว่าหรือเท่ากับ 50 มม.), ± 0.2 มม. (＞ 50 มม.)
Coaxiality: น้อยกว่าหรือเท่ากับ 0.03 มม. (สกรูกลวงต้องทำเครื่องหมายพิเศษ)
การรักษาพื้นผิว
ค่าเริ่มต้น: การขัดธรรมชาติ (RA น้อยกว่าหรือเท่ากับ0.8μm)
ตัวเลือก: ชุบนิกเกิล (5-10μm), การขัดด้วยอิเล็กโทรไลต์ (เกรดทางการแพทย์)
ii. หมายเหตุเกี่ยวกับการออกแบบที่ไม่ได้มาตรฐาน
ข้อกำหนดพิเศษสำหรับเธรด
จำเป็นต้องมีภาพวาดแบบตัดขวางสำหรับประเภทฟันที่ไม่ได้มาตรฐาน
ขนาดของร่องตัดด้านหลังจะต้องทำเครื่องหมายสำหรับรูตาบอดภายใน (แนะนำมากกว่าหรือเท่ากับ 1.5 เท่าของสนาม)
คุณสมบัติเชิงกล
ความต้านทานแรงดึงมากกว่าหรือเท่ากับ 500mpa (แจ้งล่วงหน้าหากต้องการการรักษาความร้อน)
การทดสอบแรงบิดหัว (ตามค่ามาตรฐาน DIN 912 หรือมูลค่าที่ระบุลูกค้า)
การตรวจสอบโครงสร้างกลวง
การทดสอบการไหล (ชิ้นส่วนของไหลจำเป็นต้องให้ระดับความดัน)
รายงานการทดสอบอัลตราโซนิกความหนาของผนัง (ไม่บังคับ)
iii. กระบวนการตรวจสอบและการตรวจสอบคุณภาพ
เทคโนโลยีการประมวลผล
Turning: CNC Swiss Machine (เหมาะสำหรับส่วนเล็ก ๆ ของφ3-20mm)
การประมวลผลเธรด: การขึ้นรูปตาย/การอัดขึ้นรูป (ฟันภายนอก), แตะ/การกัดด้าย (ฟันภายใน)
การควบคุมคุณภาพ
รายการตรวจสอบเต็มรูปแบบ: ขนาดหัว, เธรด GO/NO-GO GAUGE (GO/NO-GO)
รายการตรวจสอบการสุ่มตัวอย่าง: การทดสอบสเปรย์เกลือ (สเปรย์เกลือเป็นกลาง 72H), ความแข็ง (HRB 70-90)
การจัดส่งเอกสาร
จำเป็น: การรับรองวัสดุ, รายงานการตรวจสอบมิติ, แผ่นกระบวนการบำบัดพื้นผิว
ตัวเลือก: ภาพวาด 3D (รูปแบบขั้นตอน), ไฟล์ PPAP (อุตสาหกรรมยานยนต์)
iv. สถานการณ์แอปพลิเคชันทั่วไป
อุปกรณ์การแพทย์: สกรูกลวงสำหรับท่อผัน (จำเป็นต้องขัดด้วยอิเล็กโทรไลต์)
อุปกรณ์อัตโนมัติ: ชิ้นส่วนหกเหลี่ยมที่ไม่ได้มาตรฐานสำหรับการติดตั้งเซอร์โวมอเตอร์
เซมิคอนดักเตอร์: ความสะอาดสูงเป็นพิเศษ 303 สกรูสเตนเลสสตีล (การบำบัดด้วยสูญญากาศ)
V. คำแนะนำใบเสนอราคา
ปริมาณการสั่งซื้อขั้นต่ำ: 50-100 ชิ้น (การผลิตทดลอง) แม่พิมพ์สามารถเปิดได้มากกว่า 1,000 ชิ้น
เวลาจัดส่ง: 7-15 วัน (ปรับขึ้นอยู่กับความซับซ้อน)
ค่าธรรมเนียมแม่พิมพ์: ประเภทฟันที่ไม่ได้มาตรฐาน/โครงสร้างรูปทรงพิเศษต้องคำนวณแยกกัน
การให้ตัวอย่างหรือภาพวาด CAD สามารถเร่งกระบวนการใบเสนอราคาได้ สำหรับชิ้นส่วนที่ซับซ้อนขอแนะนำให้ลงนามในข้อตกลงทางเทคนิคเพื่อชี้แจงเกณฑ์การยอมรับ
ผ่านการวิเคราะห์แบบเลเยอร์ข้างต้นสาระสำคัญการทำงานและขอบเขตการออกแบบของชิ้นส่วนที่ไม่ได้มาตรฐานสามารถเข้าใจได้อย่างรวดเร็วซึ่งสะดวกสำหรับการเลือกวิศวกรรมหรือการสื่อสารการปรับแต่ง
