การปรับแต่งสกรูปลั๊กสแตนเลสสตีลที่ทำจากอเมริกา

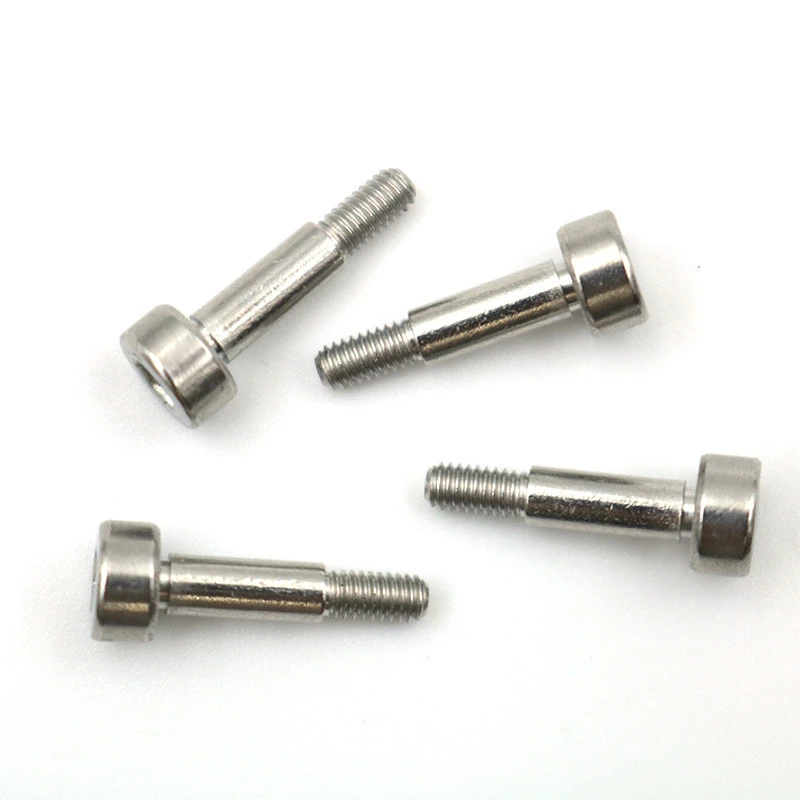

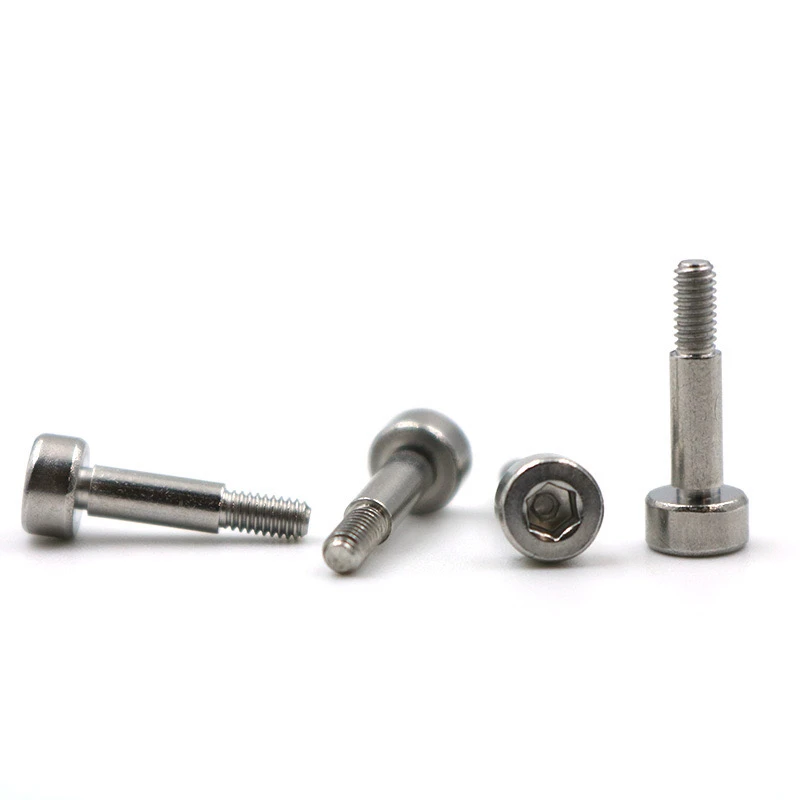

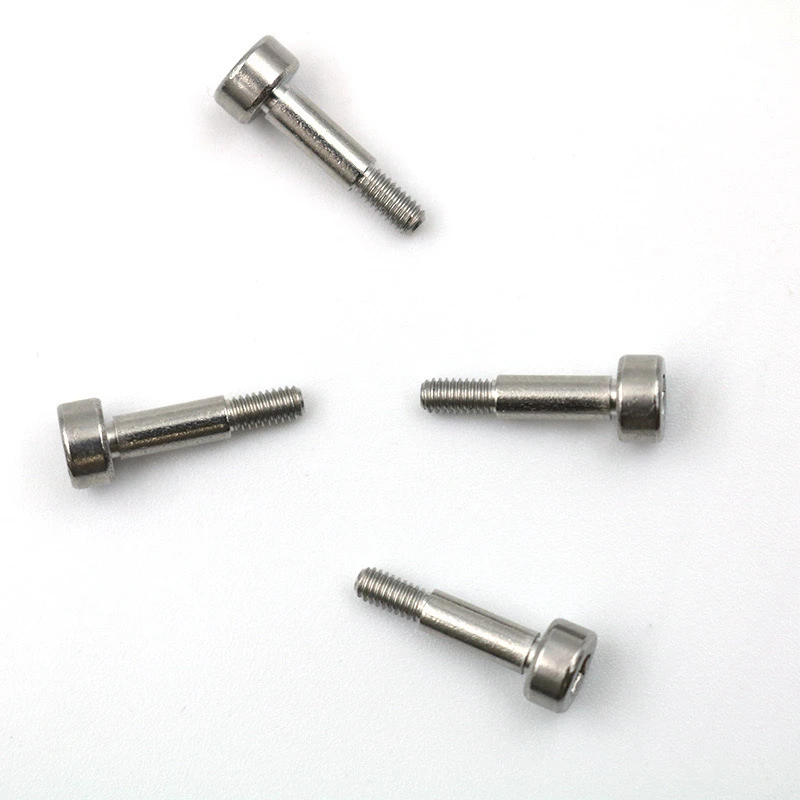

2-56 UNCสกรูหมวกหัวหกเหลี่ยมสแตนเลสสตีลเป็นตัวยึดความแม่นยำที่ออกแบบมารอบไหล่เพลา เหมาะสำหรับแอปพลิเคชันการประกอบที่ต้องการการวางตำแหน่งการ จำกัด หรือคุณสมบัติเชิงกลพิเศษ ด้านล่างนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับข้อกำหนดที่กำหนดเอง

1. ข้อกำหนดพารามิเตอร์พื้นฐาน
ข้อกำหนดเธรด: 2-56 UNC

วัสดุ: มีอยู่ใน 304/316 สแตนเลสโดยระบุเกรดต้านทานสนิม นอกจากนี้ยังมีวัสดุเช่นโลหะผสมไทเทเนียมและเหล็กกล้าผสม

การรักษาพื้นผิว: passivation, การชุบนิกเกิล, ไฟฟ้า, การเคลือบ PTFE ฯลฯ

ii. คุณสมบัติเชิงโครงสร้าง
การออกแบบหัว
ข้อมูลจำเพาะของซ็อกเก็ตหกเหลี่ยม: 0.05 "หรือปรับแต่งได้

เส้นผ่านศูนย์กลางหัว: มาตรฐาน 4.0 มม. (ปรับได้)

ความสูงของศีรษะ: 2.0 มม. (ต้องตรงกับความลึกของซ็อกเก็ตหกเหลี่ยม)

ไหล่/ไหล่ยาง
เส้นผ่านศูนย์กลางของก้านขัดเงา: φ2.5มม. ± 0.02 มม. (ต้องมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางเธรดที่สำคัญ)

ความสูงของขั้นตอน: 1.5 มม. (ความอดทน± 0.05 มม.)

ฟังก์ชั่นหยุด: ทำให้มั่นใจได้ว่าการเปลี่ยนแปลงที่ราบรื่นระหว่างพื้นผิวขั้นตอนและเธรดทำหน้าที่เป็นหยุดกลไก

ความยาวด้าย: ปรับแต่งตามข้อกำหนดของแอสเซมบลี (เช่น 5 มม., 8 มม. ฯลฯ )

ความยาวทั้งหมด: ที่จะระบุ (เช่น 12 มม. รวมถึงหัว, ก้านขัดเงาและส่วนประกอบเกลียว)

iii. ข้อกำหนดกระบวนการสำคัญ
มาตรฐานความอดทน: ก้านขัด: H7 ความอดทน

กระทู้: สอดคล้องกับมาตรฐาน ANSI B1.1, การตรวจสอบเกจวัด GO/ไม่ไป

ศูนย์กลาง: การเบี่ยงเบนระหว่างก้านขัดเงาและแกนด้ายน้อยกว่าหรือเท่ากับ 0.03 มม.

พื้นผิวเสร็จสิ้น: ก้านขัดเงา: RA น้อยกว่าหรือเท่ากับ0.8μm (การหมุนของกระจกหรือการบด) Threaded: RA น้อยกว่าหรือเท่ากับ1.6μm

การรักษาด้วยความร้อน: บ่งบอกถึงความแข็งหากจำเป็น (เช่น 316 สารละลายสแตนเลสที่ผ่านการรักษา, HRC 22-28)

iv. การทดสอบและการรับรอง
รายการตรวจสอบเต็มรูปแบบ: ความอดทนของมิติ, ด้ายไป/ไม่ไป, ข้อบกพร่องของพื้นผิว (รอยแตก/เสี้ยน)

รายการตรวจสอบสปอต: การทดสอบสเปรย์เกลือ (เช่นสเปรย์เกลือเป็นกลาง 48 ชั่วโมง), การวิเคราะห์สเปกตรัมของวัสดุ

การรับรอง: จัดทำรายงานการทดสอบคุณภาพวัสดุ (MTC) และรายงานการทดสอบคุณสมบัติเชิงกล (เช่นความต้านทานแรงดึงมากกว่าหรือเท่ากับ 700MPA)

V. วิธีการบรรจุภัณฑ์และการจัดส่ง: ถาดพอง (ต่อต้านรอยขีดข่วน), ถุงสูญญากาศ (ต่อต้านการออกซิเดชั่น) หรือตามข้อกำหนดของลูกค้า

การระบุฉลาก: หมายเลขแบทช์, วัสดุ, ข้อมูลจำเพาะ, ปริมาณ

ปริมาณการสั่งซื้อขั้นต่ำ: 500-1000 ชิ้น (ต่อรองได้สำหรับการทดลองใช้ขนาดเล็ก)

เวลานำ: 15-20 วัน (ขึ้นอยู่กับการยืนยันความยากลำบากของแม่พิมพ์/กระบวนการ)

VI. หมายเหตุ
ข้อกำหนดพิเศษ: หากใช้ในสภาพแวดล้อมที่อุณหภูมิสูง/มีการกัดกร่อนจำเป็นต้องมีการแจ้งเตือนล่วงหน้าเพื่อปรับวัสดุหรือกระบวนการ

การยืนยันการวาดภาพ: แนะนำให้ใช้ภาพวาด CAD หรือแผนผังที่มีขนาดสำคัญ

ขั้นตอนต้นแบบ: 3-5 ตัวอย่างมีให้เพื่อตรวจสอบขนาดและฟังก์ชันการทำงาน

ข้อมูลข้างต้นสามารถปรับปรุงเพิ่มเติมได้ตามสถานการณ์แอปพลิเคชันจริง (เช่นอุปกรณ์การแพทย์เครื่องมือที่มีความแม่นยำ) ขอแนะนำให้สื่อสารกับรายละเอียดของซัพพลายเออร์เช่นข้อกำหนดการโหลดและวิธีการประกอบ (เช่นพอดีสัญญาณรบกวนต้องมีการปรับความทนทานต่อก้านขัดเงา)
