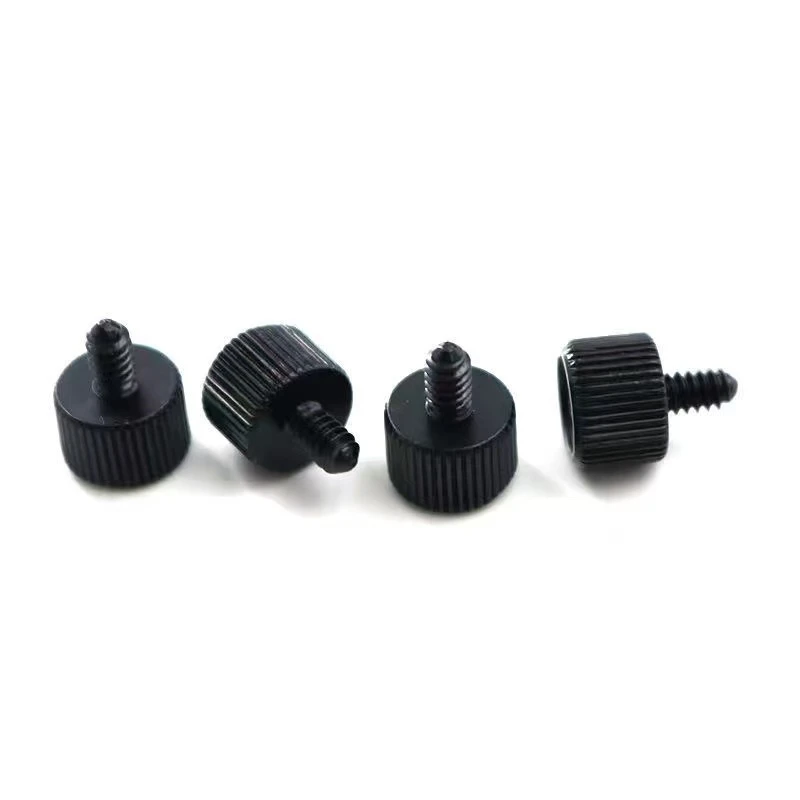

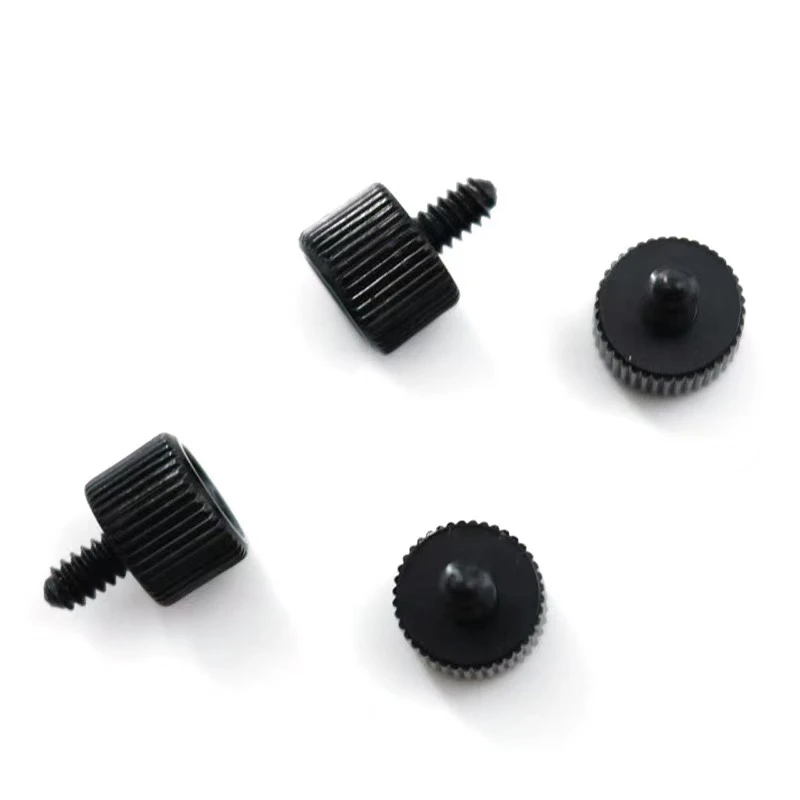

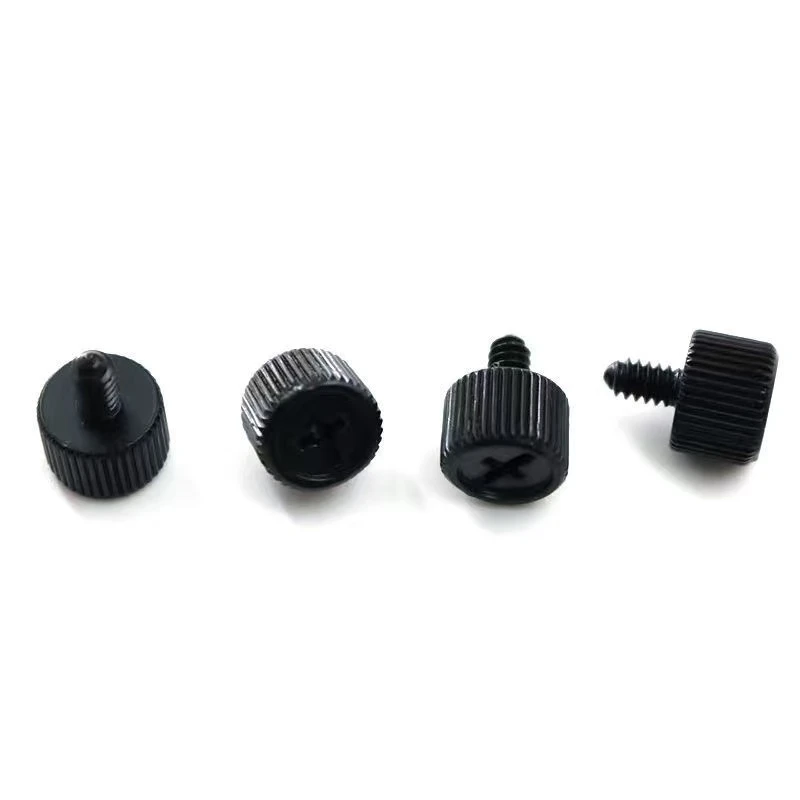

ต่อไปนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับข้อกำหนดที่กำหนดเองสำหรับเรามาตรฐาน 6-32 สเปรย์สเปรย์สเปรย์สเปรย์เกลือสีดำที่มีขึ้นอยู่กับความตายสกรูนิ้วหัวแม่มือที่ทำจากน้ำเย็น- เนื้อหาถูกจัดระเบียบโดยประเด็นสำคัญทางเทคนิคสร้างความสมดุลให้กับความเป็นมืออาชีพและความสามารถในการใช้งาน '
1. พารามิเตอร์และมาตรฐานพื้นฐาน
ข้อกำหนดเธรด: US-Standard 6-32 UNC, สอดคล้องกับ ANSI/ASME B18.6.3
ประเภทหัว: การออกแบบสกรูนิ้วหัวแม่มือพร้อม knurling ตรงเพื่อให้แน่ใจว่าคุณสมบัติต่อต้านลื่น
ประเภทของร่อง: ข้าม iso iso 7046, หมายเลขร่อง #2, มีความลึกที่ตรงกับไขควง phillips มาตรฐานอย่างเต็มที่
2. ข้อกำหนดด้านวัสดุและกระบวนการ
วัสดุ: เหล็กโลหะผสมคาร์บอนต่ำ, ความต้านทานแรงดึงมากกว่าหรือเท่ากับ 8.8, ความแข็งของพื้นผิว HRC 22-32
การปลอมแปลงเย็น: ประมวลผลบนเครื่องตีเย็นแบบหลายขั้นตอนศีรษะและเกลียวจะเกิดขึ้นพร้อมกันเพื่อหลีกเลี่ยงการตัดเส้นใยที่เกิดจากการหมุนและตรวจสอบให้แน่ใจว่ามีความแข็งแรงเชิงกล
การรักษาด้วยความร้อน: การรักษาอารมณ์เพื่อขจัดความเครียดภายในและตรวจสอบให้แน่ใจว่าแกนและความแข็งของพื้นผิวมีความร้อนน้อยกว่าหรือเท่ากับ HRC 5
3. ข้อมูลจำเพาะการรักษาพื้นผิว
การเคลือบสีดำอิเล็กโทรโฟเรติก: ความหนาของฟิล์ม8-12μm, การทดสอบสเปรย์เกลือมากกว่าหรือเท่ากับ 500 ชั่วโมง (ผ่านการทดสอบสเปรย์เกลือที่เป็นกลางไม่มีสนิมสีแดง)
ประเภทสีอิเล็กโทรฟอเรติก: อีพอกซีเรซินที่ใช้สี RAL 9005, มันวาวน้อยกว่าหรือเท่ากับ 10%, ผิวด้านที่ต้องการ
การป้องกัน Knurl แบบตรง: อนุญาตให้ผอมบางการเคลือบเล็กน้อยที่ด้านบนของ knurl หลังจาก electrophoresis แต่วัสดุพื้นฐานจะต้องไม่ถูกเปิดเผย . 100}% การตรวจสอบด้วยภาพ
4. ขนาดและความคลาดเคลื่อนที่สำคัญ
ความยาวโดยรวม: ตามการวาดของลูกค้า (เว้นแต่จะระบุไว้เป็นอย่างอื่น 1/2 "ถึง 2" เป็นตัวเลือกเริ่มต้น) ความทนทานต่อความยาว± 0.1 มม.
เส้นผ่านศูนย์กลางด้านนอก Knurl: เส้นผ่านศูนย์กลางเล็กน้อย + 0.3 มม., รูปไข่น้อยกว่าหรือเท่ากับ 0.05 มม.
ความเข้มข้นข้ามสล็อต: การเบี่ยงเบนจากแกนสกรูน้อยกว่าหรือเท่ากับ 0.1 มม.
5. การตรวจสอบประสิทธิภาพพิเศษ
การทดสอบแรงบิด: แรงบิดการติดตั้งมากกว่าหรือเท่ากับ 3.5 N · m (ข้ามร่องข้ามร่อง) แรงบิด breakaway มากกว่าหรือเท่ากับ 8 n · m; แรงบิด knurling มากกว่าหรือเท่ากับ 1.2 n · m
การยึดเกาะแบบสเปรย์โพสต์-เกลือ: การทดสอบข้าม-ฟัก, พื้นที่การปอกเปลือกด้วยอิเล็กโทรฟอเรติกน้อยกว่าหรือเท่ากับ 5%
6. บรรจุภัณฑ์และการติดฉลาก
บรรจุภัณฑ์: กระดาษป้องกันความทนทาน + ถุงสูญญากาศ, การ์ดความชื้นกล่องด้านนอกระบุ<30% RH.
ข้อกำหนดการติดฉลาก: เลเซอร์ทำเครื่องหมายหมายเลขแบทช์ที่ด้านข้างของศีรษะความสูงของตัวอักษร 0.8 มม. อย่าตัดการเคลือบอิเล็กโทรฟอเรติก
7. โหนดกระบวนการที่กำหนดเอง
การพัฒนาแม่พิมพ์: ให้ภาพวาด 3 มิติเพื่อยืนยันรัศมีการเปลี่ยนแปลงระหว่าง Knurl และหัว (เพื่อหลีกเลี่ยงความเข้มข้นของความเครียด)
การตรวจสอบตัวอย่างแรก: ส่ง 30 ตัวอย่างรายงาน CMM ขนาดเต็ม + ข้อมูลทดสอบสเปรย์เกลือ
การควบคุมการผลิตจำนวนมาก: สุ่มตรวจสอบ 5 หน่วยทุก 2 ชั่วโมงขนาดสำคัญ CPK มากกว่าหรือเท่ากับ 1.33
หมายเหตุ
การทดแทนวัสดุ: หากต้องการสแตนเลสอัตราการเสียรูปหัวเรื่องเย็นจะต้องคำนวณใหม่และปรับการกวาดล้างแม่พิมพ์
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: สีอิเล็กโทรฟอเรติกต้องการรายงานการทดสอบ ROHS/เข้าถึงและปริมาณโลหะหนักจะต้องเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม
โดยการปฏิบัติตามข้อกำหนดโดยละเอียดเหล่านี้เท่านั้นที่สามารถสกรูได้ทั้งการทำงานและความทนทานในสภาพแวดล้อมที่รุนแรงเช่นอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์กลางแจ้ง ขอแนะนำให้ลงนามในข้อตกลงทางเทคนิคกับผู้ผลิตเพื่อกำหนดเกณฑ์การยอมรับอย่างชัดเจน
