การปรับแต่งหมุดย้ำ

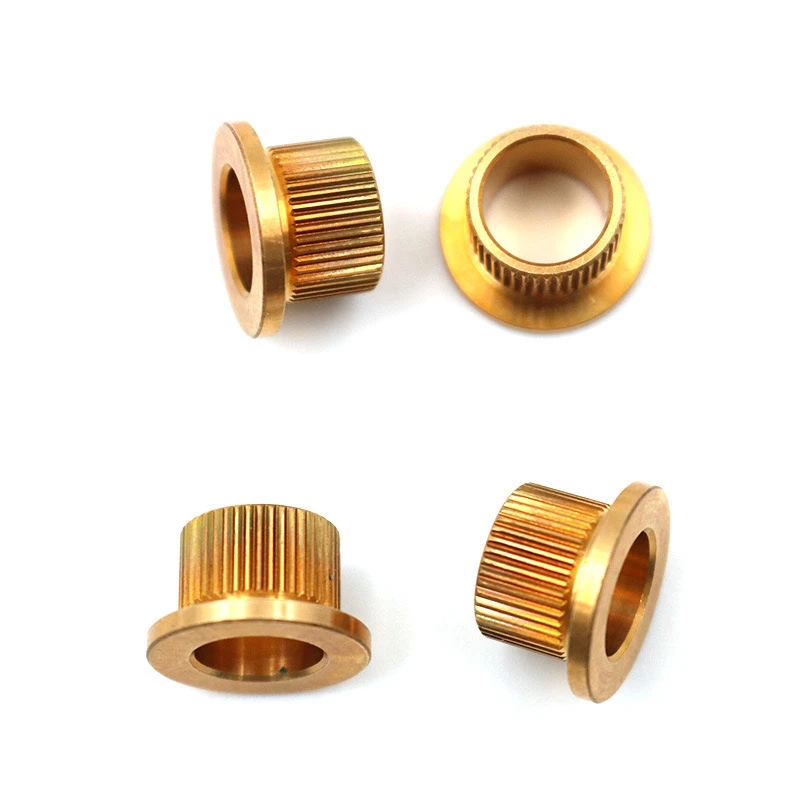

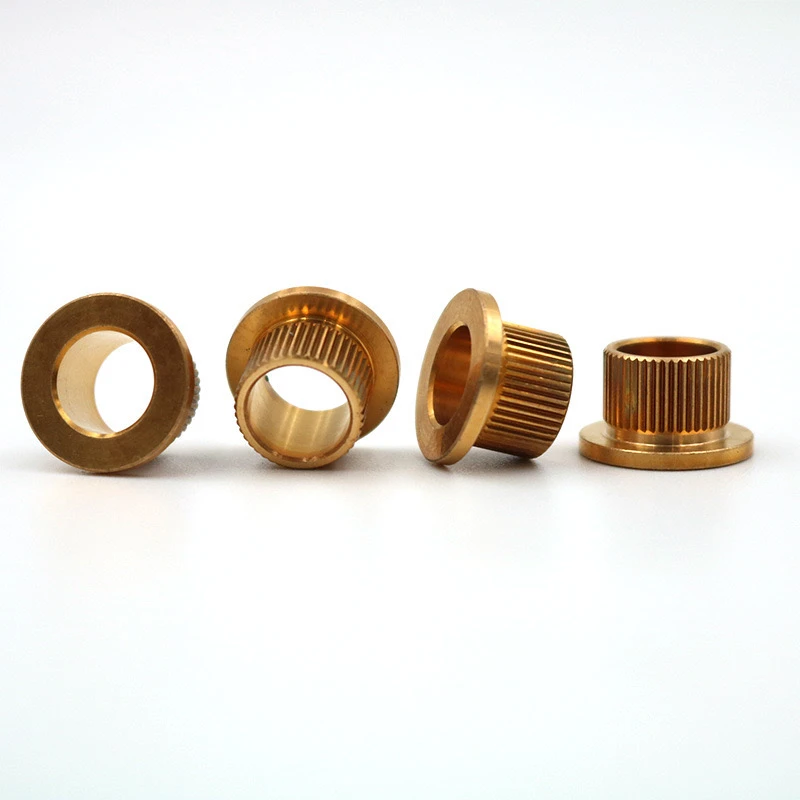

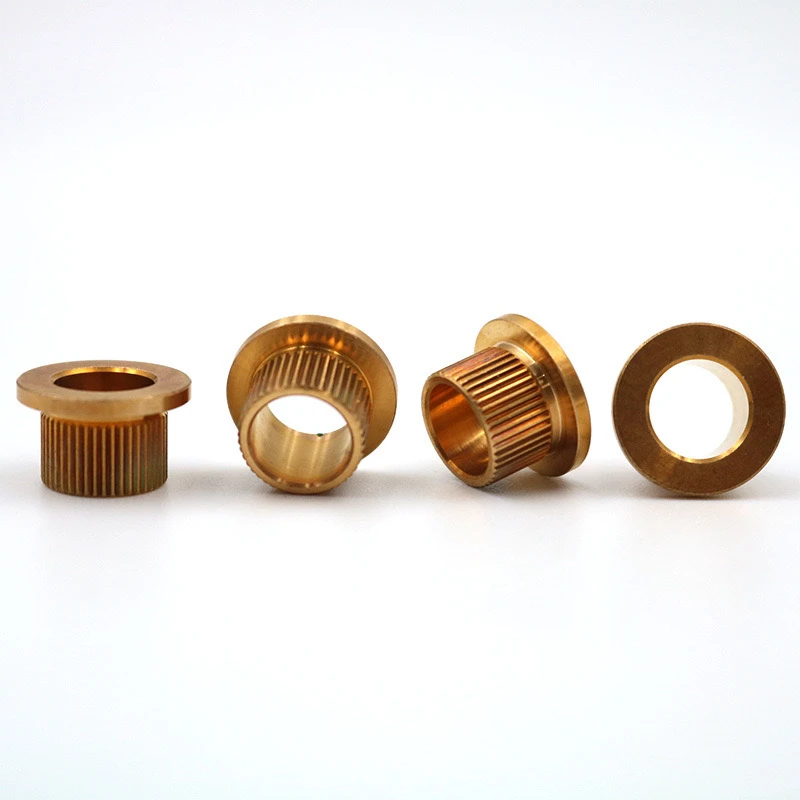

ขั้นตอนทองเหลือง knurledFlange Rivet เป็นหมุดย้ำที่ออกแบบมาเป็นพิเศษซึ่งรวมคุณสมบัติโครงสร้างและการทำงานหลายอย่าง . ฟังก์ชั่นหลักและคุณสมบัติของมันสามารถสรุปได้อย่างเป็นระบบดังนี้ .}

1. ข้อกำหนดการปรับแต่งพารามิเตอร์หลัก
ข้อกำหนดวัสดุ

วัสดุ: H62 หรือ H65 ทองเหลืองตะกั่วทองเหลือง C3604 ยังสามารถเลือกได้เพื่อปรับปรุงประสิทธิภาพการตัด

ความแข็ง: HRB 55-75 ต้องมีการทำเครื่องหมายสถานะการรักษาความร้อน

แรงดึง: มากกว่าหรือเท่ากับ 300mpa เกรดทหารต้องการมากกว่าหรือเท่ากับ 400mpa

มิติโครงสร้าง
การออกแบบขั้นตอน: เส้นผ่านศูนย์กลางหัว d =1.5-2.0 ×เส้นผ่านศูนย์กลางก้าน d, ความสูงขั้นตอน h =0.3-0.5 d

ประเภท knurling: mesh knurling, tooth pitch 0.6-1.2 mm

ขอบหน้าแปลน: 45 องศา Chamfer หรือ R0.2 เนื้อ (Anti-Burr)

การรักษาพื้นผิว
การชุบ: นิกเกิลเสริมดีบุกหรือการรักษาด้วยการผ่าน

ข้อกำหนดพิเศษ: การชุบนิกเกิลเคมีเหมาะสำหรับสถานการณ์การต้านการกัดกร่อนสูง

II .จุดสำคัญของการควบคุมกระบวนการ
การขึ้นรูปเย็นการขึ้นรูปชีวิตตายมากกว่าหรือเท่ากับ 500, 000 ครั้งโคแอกเซชั่น: น้อยกว่าหรือเท่ากับ 0.05 มม.

การประมวลผล knurling: ความดันเรเดียล: 3-5 kn, เครื่อง knurling สองล้อสองล้อ

มาตรฐานการทดสอบ
รายการคีย์: วงกลมหัว Runout น้อยกว่าหรือเท่ากับ 0.1 มม. ความสมบูรณ์ของโปรไฟล์ฟันแบบ knurling มากกว่าหรือเท่ากับ 90%

แผนการสุ่มตัวอย่าง: GB/T2828.1 II ระดับ AQL1.0


III . คำแนะนำการปรับตัวของแอปพลิเคชัน

การจับคู่สภาพการทำงาน
สภาพแวดล้อมการสั่นสะเทือน: ขอแนะนำให้เพิ่ม serrations ที่ด้านหลังของหน้าแปลน

ข้อกำหนดนำไฟฟ้า: จัดลำดับความสำคัญ

คำแนะนำการติดตั้ง
การคำนวณแรงโลดโผน: f =0.6 ×σb× as (σbคือความแข็งแรงของวัสดุเช่นเดียวกับพื้นที่ตัดขวาง)

ความอดทนต่อหลุมบอร์ด: แนะนำการจับคู่ระดับ H11

iv . กระบวนการบริการที่กำหนดเอง
การเชื่อมต่อทางเทคนิค

จำเป็นต้องให้:

แผนภาพการประกอบภาคตัดขวาง (ทำเครื่องหมายวัสดุและความหนาของชิ้นส่วนที่อยู่ติดกัน)

รายงานการทดสอบด้านสิ่งแวดล้อม (เช่นข้อกำหนดการทดสอบสเปรย์เกลือ)

วงจรใบเสนอราคา

ให้วิธีแก้ปัญหาภายใน 3 วัน (น้อยกว่า 1, 000 ชิ้น)

ค่าธรรมเนียมแม่พิมพ์: ￥ 800-2, 000 (สามารถรวมอยู่ในราคาต่อหน่วย)

รับประกันการจัดส่ง
รายงานขนาดเต็มของชิ้นแรกรวมถึงข้อมูลการสแกน 3 มิติ)

การรับประกันแบบแบทช์ (รวมถึงการวิเคราะห์สเปกตรัมวัสดุ)

v . การหลีกเลี่ยงความล้มเหลวทั่วไป
knurling and sliding: เพิ่มระดับเสียงเป็นมากกว่า 1.0 มม.

หน้าแปลนแคร็ก: ควบคุมการเสียรูปหัวเย็นน้อยกว่าหรือเท่ากับ 65%

การกัดกร่อนของกัลวานิก: หลีกเลี่ยงการสัมผัสโดยตรงกับอลูมิเนียมอัลลอยด์

โซลูชันนี้คำนึงถึงทั้งความเป็นไปได้ในการผลิตและความน่าเชื่อถือของแอปพลิเคชันและน้ำหนักพารามิเตอร์สามารถปรับได้ตามสภาพการทำงานเฉพาะ . ขอแนะนำให้จัดให้มีการติดตั้งทดสอบตัวอย่างเพื่อตรวจสอบความสามารถในการปรับตัว .}

การออกแบบนี้บรรลุความสมดุลระหว่างฟังก์ชั่นความน่าเชื่อถือและค่าใช้จ่ายในกระบวนการผ่านการเพิ่มประสิทธิภาพของวัสดุและโครงสร้างและเหมาะสำหรับความต้องการการประกอบที่แม่นยำของอุปกรณ์ขนาดเล็กและขนาดกลาง .}
