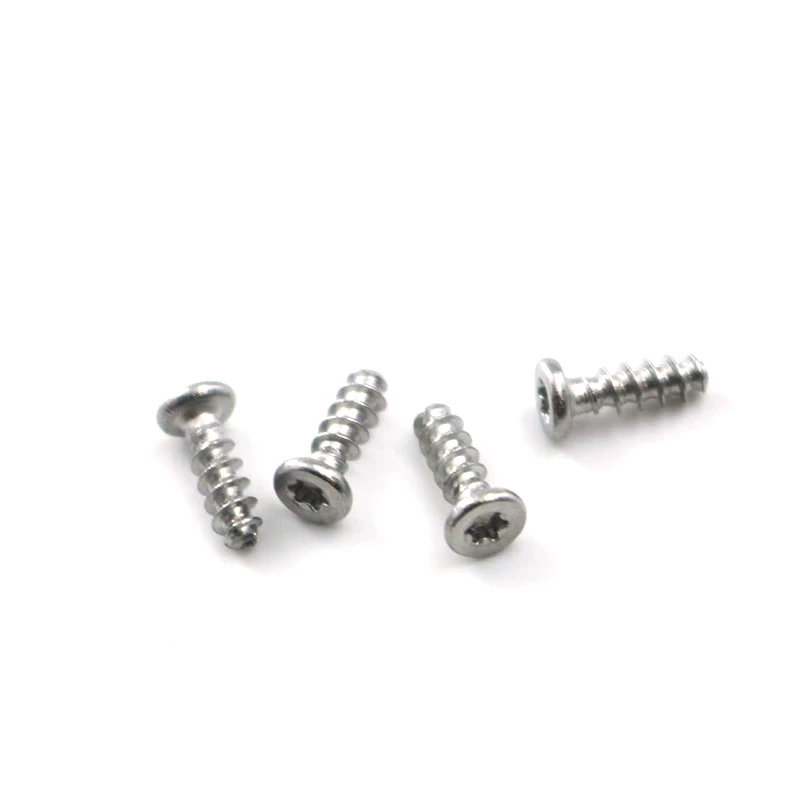

Thin - หัว, torx k2, k2.5, k3, k4, k4 และ k5 พลาสติกตัวเอง - สกรูแตะถูกออกแบบมาเป็นพิเศษสำหรับผลิตภัณฑ์พลาสติก พวกเขามีหัวบาง ๆ ที่มีรู torx ภายใน ข้อมูลต่อไปนี้ให้ข้อมูลโดยละเอียดเกี่ยวกับการปรับแต่ง -} ชุด torx k series ภายใน torx k seriesตัวเอง - สกรูแตะ
Thin - Head, Internal Torx K seriesตัวเอง - การแตะสกรู
ประเภท: ตัวเอง - สกรูแตะ
ประเภทหัว: หัวเคาน์เตอร์บาง ๆ
ความหนาของศีรษะต่ำกว่ามาตรฐานสำหรับหัวเคาน์เตอร์มาตรฐานได้รับเอฟเฟกต์เคาน์เตอร์ที่ดีขึ้นและลักษณะที่ราบรื่นขึ้นในชิ้นส่วนพลาสติกที่มีผนังบาง-
ประเภทร่อง: ฟิลลิปส์
PH2 Groove (เหมาะสำหรับ K4 และด้านล่าง) เป็นที่ต้องการ สำหรับขนาดที่ใหญ่ขึ้นเช่น K4.5 และ K5 ร่อง PH3 สามารถพิจารณาได้สำหรับแรงบิดที่มากขึ้น
ประเภทเธรด: k - ประเภท, พลาสติก - เธรดเฉพาะ มันมีระยะห่างจากด้ายกว้างเกลียวที่คมชัดและมุมยอดที่คมชัดกว่าทำให้ง่ายต่อการเจาะพลาสติกโดยไม่ทำให้เกิดความเครียดภายใน สกรูเหล่านี้มีจุดขุดเจาะตัวเอง - โดยทั่วไปพิมพ์ BP หรือ Type C เพื่อให้สามารถแตะได้อย่างรวดเร็วโดยไม่ต้อง pre - หลุมนักบินเจาะ
วัสดุเป้าหมาย: พลาสติกวิศวกรรมต่าง ๆ และสูงกว่า - เทอร์โมพลาสต์ความแข็ง
ii. พารามิเตอร์หลักที่กำหนดเอง
สิ่งเหล่านี้เป็นข้อกำหนดทางเทคนิคที่สำคัญและต้องทำเครื่องหมายไว้อย่างชัดเจนในการวาดภาพ
เส้นผ่านศูนย์กลางเล็กน้อย: K2: 2.0 มม., K2.5: 2.5 มม., K3: 3.0 มม., K4: 4.0 มม., K5: 5.0 มม. ความอดทน: ± 0.02 มม.
ความยาว: หมายถึงความยาวทั้งหมด ต้องระบุมาตรฐานการวัด
เส้นผ่านศูนย์กลางหัว: ตาม k - ซีรีส์ Thin - หัวมาตรฐานหรือการวาดลูกค้า มุมเคาน์เตอร์ต้องตรงกัน
ความหนาของศีรษะ: น้อยกว่าความหนาของศีรษะมาตรฐานระดับชาติ/เยอรมัน นี่เป็นข้อกำหนดที่สำคัญและต้องบางเพื่อป้องกันการเจาะหรือยกของใบหน้าด้านหลังเป็นส่วนประกอบที่มีผนังบาง -
ระยะห่างจากเธรด: ตามมาตรฐาน K - Series, Pitch Thread ขนาดใหญ่เป็นคุณสมบัติหลักของ K - สกรูชนิดให้การยึดเกาะที่แข็งแกร่ง วัสดุ: เหล็กกล้าคาร์บอน (1010/1008) ตัวเลือกมาตรฐานสำหรับต้นทุนต่ำ
การรักษาพื้นผิว: สังกะสีสีขาวธรรมชาติการป้องกันการเกิดสนิมขั้นพื้นฐานและลักษณะที่เรียบร้อย เสร็จสิ้นอื่น ๆ เช่นสังกะสีสีที่เป็นมิตรกับสิ่งแวดล้อมและชุบนิกเกิลมีให้บริการ แต่จะส่งผลกระทบต่อค่าใช้จ่าย
คุณสมบัติเชิงกล: ตามมาตรฐาน GB/T 3098.5 หรือมาตรฐาน ISO 7049 โดยทั่วไปแล้ว ST2.2 หรือ 4.8 ด้วยความแข็งของ HV270-HV400 มันแข็งแกร่งพอสำหรับการเชื่อมต่อชิ้นส่วนพลาสติกและต่อต้านการบิด
iii. ข้อกำหนดทางเทคนิคพิเศษ (ละเว้น/เพิ่มตามต้องการ)
ข้อกำหนดการทดสอบสเปรย์เกลือ: การรักษาพื้นผิวสังกะสีสีขาวการทดสอบสเปรย์เกลือเป็นกลางเป็นเวลาอย่างน้อย 48 ชั่วโมงไม่มีสนิมสีขาว 72 ชั่วโมงไม่มีสนิมสีแดง
การปฏิบัติตาม ROHS/REACH: วัสดุทั้งหมด (สกรูร่างกายการชุบ) จะต้องปฏิบัติตามกฎระเบียบของ EU ROHS และรายงานการทดสอบพรรค- ที่สาม
บรรจุภัณฑ์: หัดพอง/ม้วนบรรจุภัณฑ์/กระเป๋า + กล่องกระดาษ ต้องใช้การป้องกันการผสมและการป้องกันรอยขีดข่วน -
การระบุและการตรวจสอบย้อนกลับ: ฉลากจะติดอยู่ด้านนอกของกล่องแสดงชื่อผลิตภัณฑ์ข้อกำหนดปริมาณและหมายเลขแบทช์เพื่ออำนวยความสะดวกในการตรวจสอบย้อนกลับการผลิต
V. ข้อกำหนดที่ส่งมอบได้
ภาพวาดผลิตภัณฑ์ 2D: ในรูปแบบ PDF และ DWG รวมถึงมิติสำคัญทั้งหมดความคลาดเคลื่อนวัสดุการรักษาพื้นผิวมาตรฐานทางเทคนิคและข้อมูลอื่น ๆ
ตัวอย่าง: ก่อนที่ชุดแรกของการผลิตมวลเริ่มต้นอย่างน้อย 50 ตัวอย่างของแต่ละสเปคจะต้องจัดให้มีการยืนยัน (การทดสอบมิติลักษณะและการทดสอบชุดทดลอง)
รายงานการทดสอบ: รายงานการตรวจสอบบทความ - ครั้งแรกจะมีให้รวมถึงการตรวจสอบเต็มมิติรายงานการทดสอบสเปรย์เกลือและรายงานวัสดุ
ปริมาณการสั่งซื้อขั้นต่ำและเวลาการส่งมอบจะต้องกำหนดไว้อย่างชัดเจน
แกนกลางของการปรับแต่งนี้คือการรวมกันของ "หัวบาง" และ "k - เกลียวพลาสติก" หัวบางแก้ปัญหาความงามและโครงสร้างในพื้นที่ จำกัด และบาง - การออกแบบที่มีผนัง เธรดประเภท k - ทำให้มั่นใจได้ว่าจะทำให้สกรูอย่างรวดเร็วเป็นวัสดุพลาสติกดึงสูง - ความต้านทานออกและความต้านทานรอยแตกที่ยอดเยี่ยม
ดังนั้นจึงไม่ได้เป็นเพียงสกรูที่เรียบง่าย แต่เป็นโซลูชันการเชื่อมต่อที่มีประสิทธิภาพเชื่อถือได้และแม่นยำซึ่งเหมาะสำหรับอุตสาหกรรมผลิตภัณฑ์พลาสติกที่ทันสมัยโดยเฉพาะอย่างยิ่งอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุตสาหกรรมเครื่องใช้ในบ้าน
