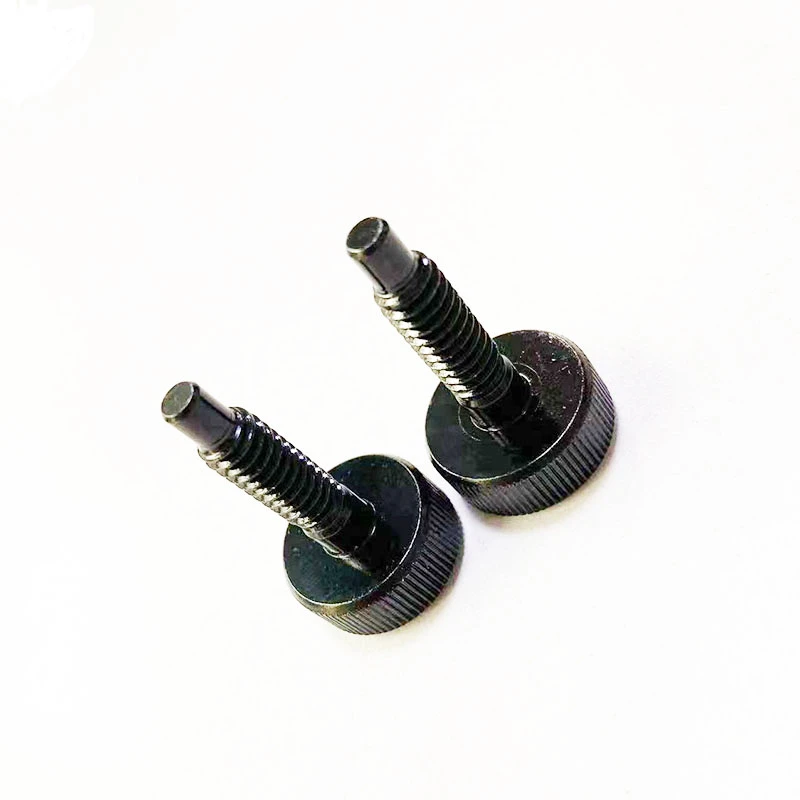

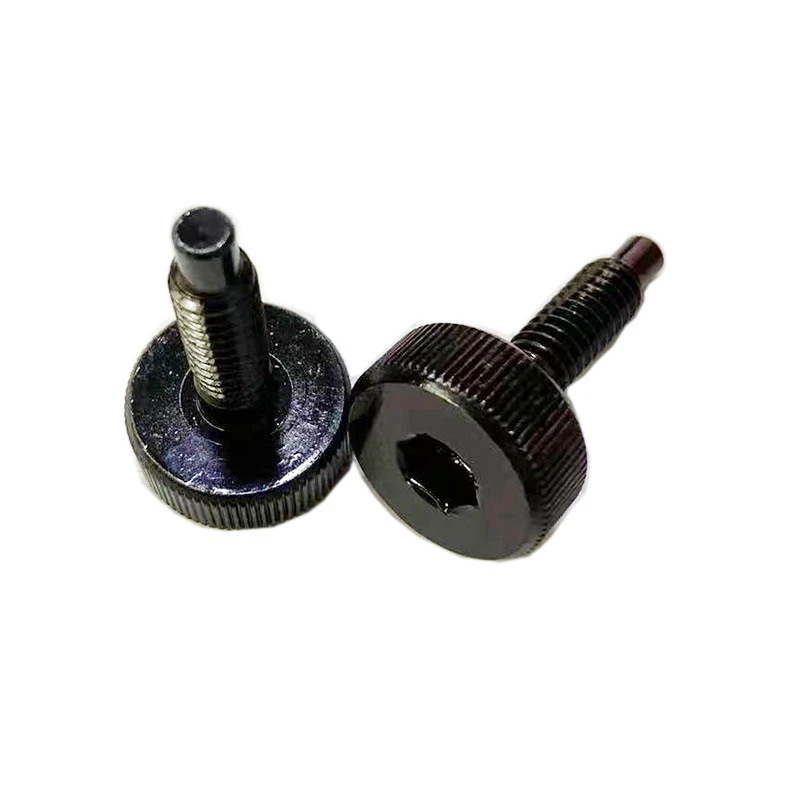

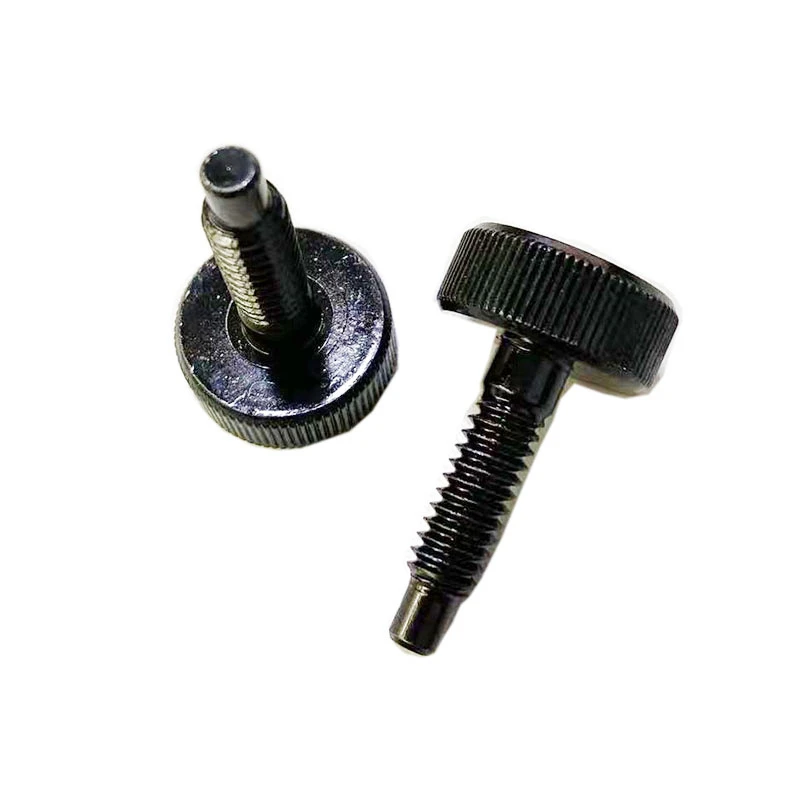

หลายสถานะเย็นสกรูหกเหลี่ยมแบบ knurled Americanเป็นตัวยึดเชิงกลที่มีความแม่นยำซึ่งรวมความแข็งแรงสูงการติดตั้งที่สะดวกและคุณสมบัติต่อต้านลื่น . ต่อไปนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับข้อกำหนดการปรับแต่งซึ่งคำนึงถึงทั้งประเด็นทางเทคนิคและความเป็นไปได้ในการผลิต .}}}}}
1. ข้อกำหนดพารามิเตอร์หลัก
มาตรฐานและวัสดุ
ข้อมูลจำเพาะมาตรฐาน: American ASME B18 . 3 หรือมาตรฐานที่ระบุลูกค้า
ตัวเลือกทั่วไป: สแตนเลส 304 หรือ 316, เหล็กกล้าคาร์บอนเกรด 8 . 8 หรือเกรด 10.9, ชุบสังกะสีหรือชุบนิกเกิล
ข้อกำหนดพิเศษ: ทองเหลือง, โลหะผสมไทเทเนียม .
ขนาดและความอดทน
ข้อมูลจำเพาะของเธรด: UNC/UNF Series ต้องระบุเกณฑ์การยอมรับของ GO และ No-Go Gauge .}
ขนาดหัว: หลุมหกเหลี่ยมตามขนาดกุญแจของ ASME B 18.3.
พารามิเตอร์ knurling: ตรง knurling, แนะนำ 0.8-1.2 mm พิทช์, เส้นผ่านศูนย์กลางด้านนอกเพิ่มขึ้น 0.1-0.3 mm .
ข้อกำหนดกระบวนการ
หัวเรื่องเย็น: การประมวลผลหลายขั้นตอนเพื่อให้แน่ใจว่าโคแอกซ์ระหว่างหัวและก้านน้อยกว่าหรือเท่ากับ 0 . 05 มม.
การรักษาด้วยความร้อน: เหล็กกล้าคาร์บอนจำเป็นต้องมีอารมณ์และสแตนเลสสามารถเป็นทางเลือกในการแก้ปัญหา .
การรักษาพื้นผิว: ความหนาของการเคลือบเวลาทดสอบสเปรย์เกลือ .
2. รายละเอียดคีย์ที่กำหนดเอง
การออกแบบ knurling: เส้นตรงตามแนวแกน (เพื่อหลีกเลี่ยงการข้ามเส้นที่มีผลต่อความรู้สึก), ความยาวพื้นที่ knurling มากกว่าหรือเท่ากับ 1 . 5 เท่าของเส้นผ่านศูนย์กลางสกรู
การทดสอบการป้องกันลื่น: จำเป็นต้องมีรายงานการทดสอบแรงบิด (เช่นแรงบิดกระชับมือมากกว่าหรือเท่ากับ 0 . 5n · m)
โครงสร้างหัว
ความลึกหกเหลี่ยม: อย่างน้อย 1 . 2 เท่าของขนาดของคีย์หกเหลี่ยมและเนื้อกระบวนการ 0.3 มม. ถูกสงวนไว้ที่ด้านล่างเพื่อป้องกันการแตกร้าว
การลบล้าง: ขอบของศีรษะจะต้องถูกลบล้าง 0.1-0.2 mm เพื่อหลีกเลี่ยงการประกอบรอยขีดข่วน .
ข้อกำหนดพิเศษ
การทำเครื่องหมาย: การทำเครื่องหมายเลเซอร์บนหัว .
บรรจุภัณฑ์: บรรจุภัณฑ์ถาดพุพองต่อต้านรอยขีดข่วนปริมาณต่อกล่องแบ่งออกเป็น 1,000 ชิ้น/5,000 ชิ้น .}
III . การควบคุมคุณภาพและการส่งมอบ
การทดสอบรายการ
รายการสำคัญ: เธรด GO/NO-GO GAUGE, การทดสอบความแข็ง, การยึดเกาะแบบ knurling .
อัตราส่วนการตรวจสอบ: การตรวจสอบเต็มชิ้นส่วนแรกการสุ่มตัวอย่างแบทช์ .
การสนับสนุนเอกสาร: รายงานวัสดุ, แผนภูมิการไหลของกระบวนการ, รายงานการตรวจสอบแบบเต็มขนาด, จำเป็นต้องให้ .
IV . การหลีกเลี่ยงปัญหาทั่วไป
การเลือกวัสดุ: หัวเรื่องเย็นสแตนเลสจำเป็นต้องใช้เกรดการสูบบุหรี่ฟรีพิเศษเพื่อหลีกเลี่ยงการแตกร้าว .
การยุบฟัน knurling: ปรับความดันตายและกระบวนการหลอม .
ความแม่นยำของเธรด: เพิ่มกระบวนการกลิ้งเธรดหลังจากหัวเรื่องเย็นเพื่อแก้ไขความอดทน .
V . คำแนะนำการสื่อสารของซัพพลายเออร์
ให้ภาพวาดอย่างชัดเจนและมิติและความคลาดเคลื่อนที่สำคัญจะต้องทำเครื่องหมาย .
ต้องการรายงานการทดลองแบบแม่พิมพ์ (รวมถึงการประเมินอายุการใช้งานแม่พิมพ์) .
เจรจาเงื่อนไขการจัดการผลิตภัณฑ์ที่บกพร่อง .
