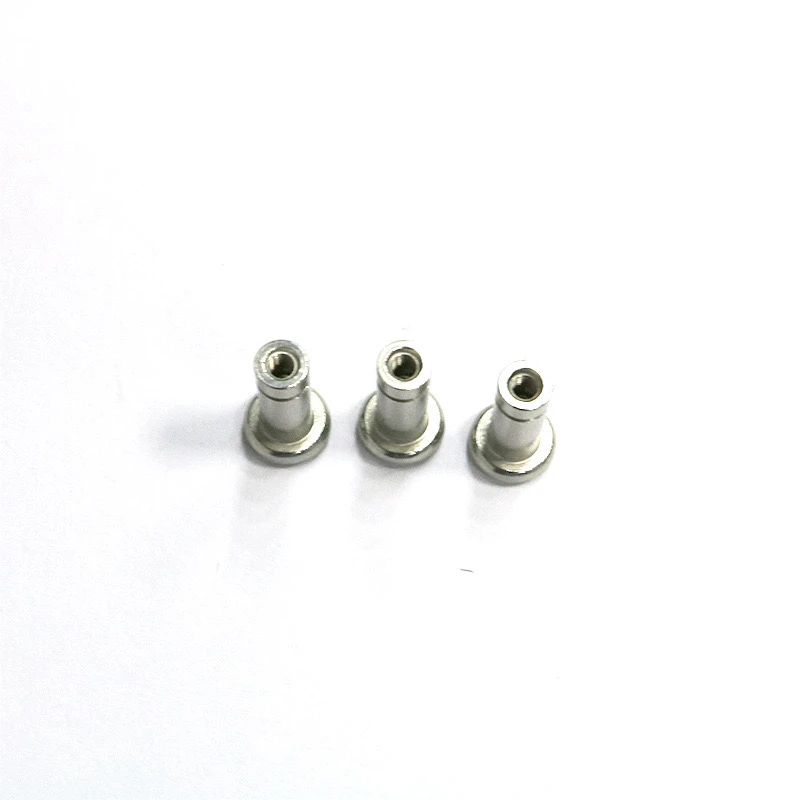

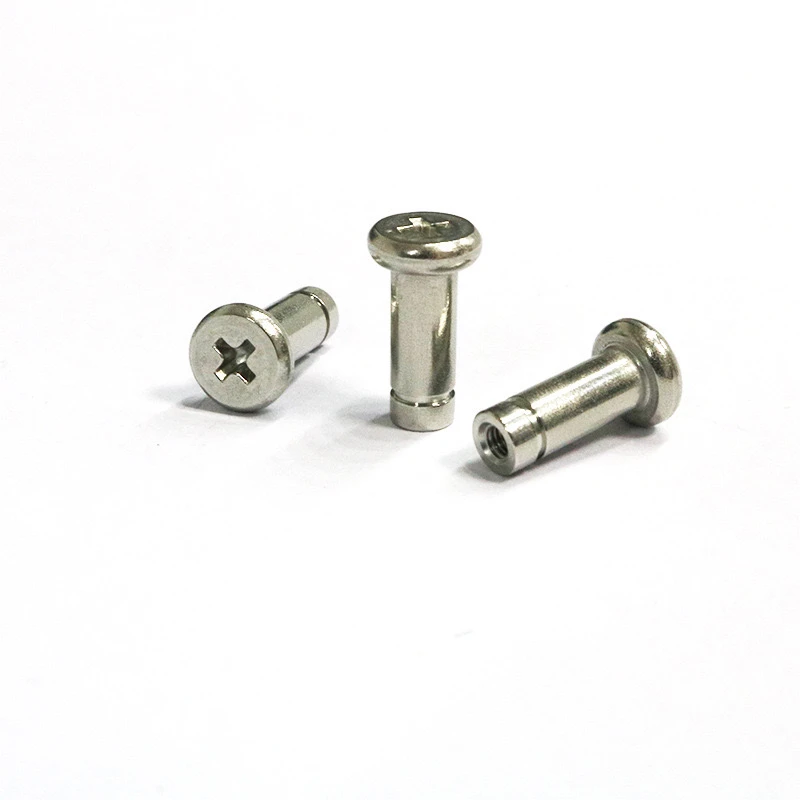

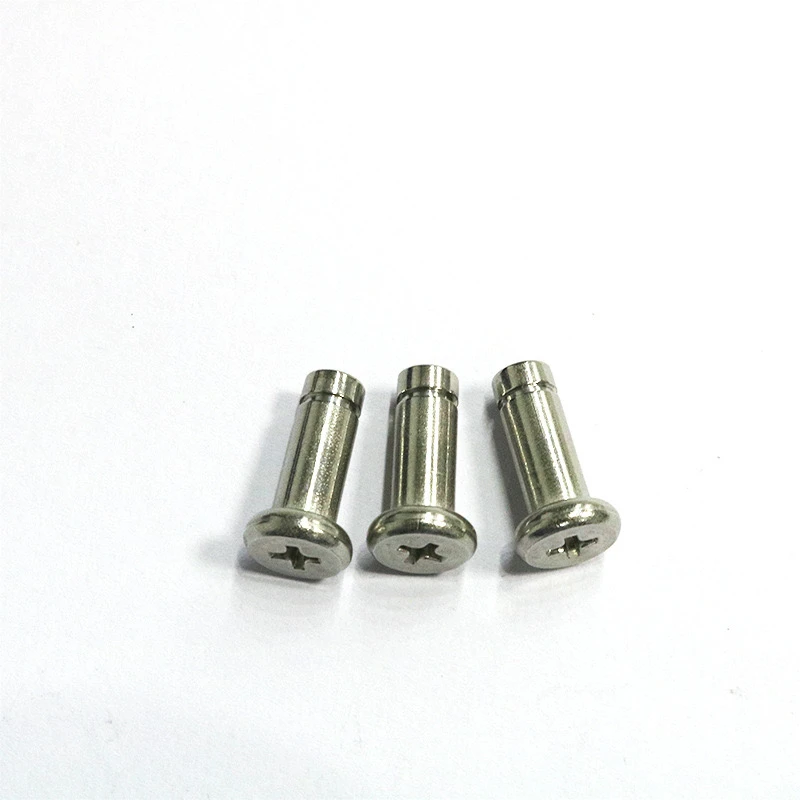

สแตนเลส 304Cross Head หัวแบนพิน/พิน (รวมถึงการเปิดตัวของแกน/กระบอกสูบ) เป็นตัวยึดอเนกประสงค์ ต่อไปนี้เป็นบทสรุปของข้อกำหนดการปรับแต่งที่สำคัญซึ่งมีโครงสร้างอย่างชัดเจนเพื่อการอ้างอิงที่ง่าย
I. พารามิเตอร์หลัก
สแตนเลส 304 หรือ 316 จำเป็นต้องมีการรับรองวัสดุ
ข้อกำหนดและความอดทน
ช่วงเส้นผ่านศูนย์กลาง: M3, M4, M5, M6, M8, M10 (ขนาดอื่น ๆ ต้องทำแม่พิมพ์)
ช่วงความยาว: ทั่วไป 10-100 มม. (ขนาดที่ยาวขึ้นต้องการการประเมินความแข็งแรงของโครงสร้าง)
ความคลาดเคลื่อน: เส้นผ่านศูนย์กลาง± 0.02 มม., ความยาว± 0.1 มม.
หัวและร่องประเภท
Cross Slot: สอดคล้องกับมาตรฐาน ISO 7045, ปรับแต่งได้ตามข้อกำหนดของ Phillips หรือ JIS
การออกแบบหัวแบน: ความสูงของศีรษะแนะนำให้น้อยกว่าหรือเท่ากับเส้นผ่านศูนย์กลาง 1.5 เท่า Charmfer 0.2-0.5 มม.
ร่องและฟังก์ชั่นค้นหา
ร่องความกว้าง=ความหนาของวงกลม + 0.1 mm, ร่องลึก 0.3-0.5mm
หมุดล็อคจะต้องทำเครื่องหมายด้วยความยาวด้าย
ii. ตัวเลือกการรักษาพื้นผิว
กระบวนการ
คุณสมบัติ
แอปพลิเคชัน
Natural Passivation: การรักษาแบบกันสนิมขั้นพื้นฐาน
อุตสาหกรรมทั่วไป
การขัดด้วยอิเล็กโทรไลติก: ผิวเสร็จแล้วความต้านทานการกัดกร่อนที่ดี
อาหาร/การแพทย์
การชุบนิกเกิล: ความต้านทานการสึกหรอที่ดีค่าการนำไฟฟ้าที่ไม่ดี
อุปกรณ์อิเล็กทรอนิกส์
iii. กระบวนการปรับแต่ง
การยืนยันข้อกำหนด
ส่งภาพวาดหรือตัวอย่าง
ระบุปริมาณ: แนะนำลวด EDM สำหรับแบทช์ขนาดเล็กและใช้หัวเรื่องเย็นสำหรับแบทช์ขนาดใหญ่
การพิสูจน์อักษรและการทดสอบ: ตัวอย่างมีการผลิตภายใน 3-5 วันทำการและมีรายงานการทดสอบสเปรย์เกลือ
วงจรการผลิต: 10,000 ชิ้น
เวลาจัดส่ง: 7-10 วัน (รวมถึงโลจิสติกส์)
iv. การควบคุมคุณภาพ
รายการทดสอบ: HRC HRC 25-30, การทดสอบสเปรย์เกลือและแรงลื่นแบบ Circlip Fit (จำเป็นต้องใช้จิ๊กพิเศษ)
การสนับสนุนการรับรอง: ROHS/REACH (จะระบุล่วงหน้า)
5. หมายเหตุ
การออกแบบที่ไม่ได้มาตรฐาน: ร่องรูปทรงพิเศษหรือเธรดเริ่มต้นสองครั้งต้องมีค่าธรรมเนียมแม่พิมพ์เพิ่มเติม
บรรจุภัณฑ์: บรรจุภัณฑ์เริ่มต้นเป็นสนิม-น้ำมันและน้ำมันและฟองสบู่ที่บรรจุสุญญากาศ
ผ่านการออกแบบข้างต้นตัวยึดนี้มีความสมดุลของความแม่นยำความแข็งแรงและความสามารถในการปรับตัวทำให้เป็นตัวเลือกที่เหมาะสำหรับการส่งสัญญาณเชิงกลและการเชื่อมต่อโครงสร้าง
