วิธีวัดน็อตหกเหลี่ยมอย่างถูกต้อง: คู่มือการใช้งานฉบับสมบูรณ์

การวัดน็อตหกเหลี่ยมอย่างถูกต้องถือเป็นสิ่งสำคัญสำหรับการจับคู่ตัวยึด การประกอบกลไกที่ปลอดภัย และการจัดซื้อที่แม่นยำ การวัดที่ไม่ถูกต้องอาจทำให้น็อต-โบลต์ไม่ตรงกัน ความยุ่งยากในการประกอบ และแม้กระทั่งอันตรายด้านความปลอดภัย

คู่มือนี้จะให้รายละเอียดน็อตหกเหลี่ยมขั้นตอนการวัดเพื่อช่วยให้คุณเชี่ยวชาญวิธีการวัดที่แม่นยำ

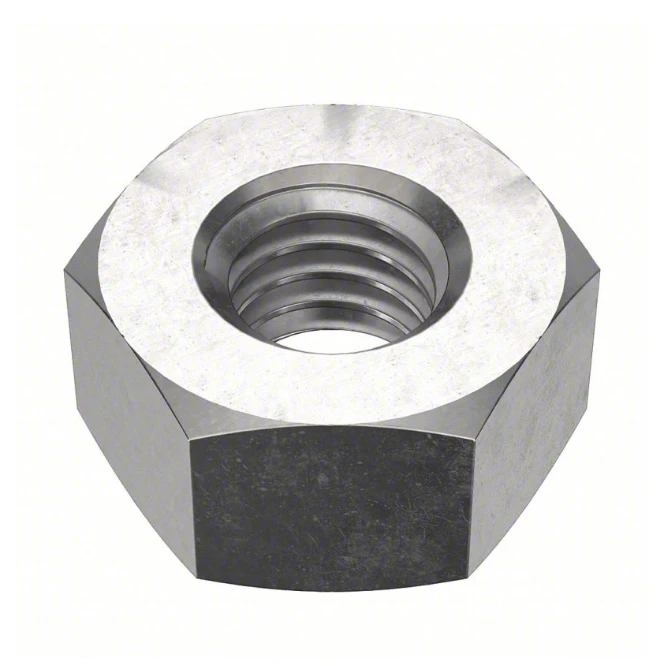

โครงสร้างพื้นฐานของ Hex Nuts

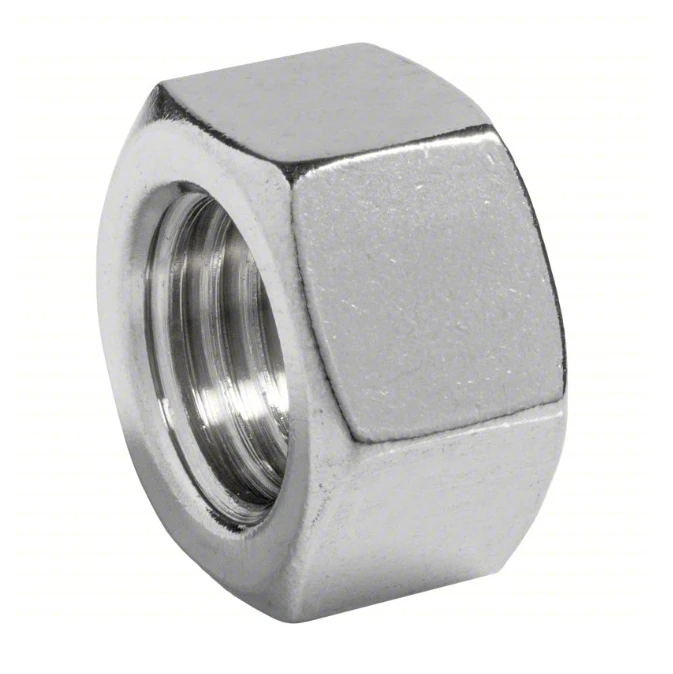

ก่อนทำการวัด จำเป็นต้องเข้าใจโครงสร้างหลักและขนาดสำคัญของน็อตหกเหลี่ยมก่อน น็อตหกเหลี่ยมเป็นตัวยึดหกเหลี่ยมที่ใช้กับโบลท์หรือเกลียวเพื่อยึดชิ้นส่วนเข้าด้วยกันอย่างแน่นหนา

ให้ความสนใจกับมิติสำคัญต่อไปนี้ในระหว่างการวัด:

ข้ามแฟลต (AF)

AF หมายถึงระยะห่างระหว่างด้านที่ขนานกันทั้งสองข้างของน็อตหกเหลี่ยม นี่เป็นมิติหลักที่ทำเครื่องหมายไว้บนน็อต และมีความสำคัญอย่างยิ่งในการเลือกประแจหรือลูกบ๊อกซ์

ข้ามมุม (AC)

AC หมายถึงระยะห่างระหว่างมุมทั้งสองที่อยู่ตรงข้ามกันของน็อตหกเหลี่ยม

เส้นผ่านศูนย์กลางของเกลียวและระยะพิทช์

· เส้นผ่านศูนย์กลางของเกลียว:เส้นผ่านศูนย์กลางภายในของน็อตที่เข้าคู่กับสลักเกลียว

· พิทช์: ระยะห่างระหว่างเกลียวที่อยู่ติดกัน วัดเป็นมิลลิเมตรในหน่วยเมตริกและเกลียวต่อนิ้ว (TPI) ในหน่วยอิมพีเรียล

ความหนาของน็อต (สูง)

ความหนาหมายถึงความสูงในแนวตั้งของน็อตจากล่างขึ้นบน ซึ่งส่งผลต่อความยาวของเกลียวและความสามารถในการรับน้ำหนัก- น็อตที่บางเกินไปจะลดความสามารถในการรับน้ำหนัก- ในขณะที่น็อตที่หนาเกินไปอาจส่งผลต่อพื้นที่และการประกอบ

เครื่องมือที่จำเป็นสำหรับการวัด

เพื่อให้แน่ใจว่าการวัดมีความแม่นยำ ขอแนะนำให้ใช้เครื่องมือต่อไปนี้:

· เวอร์เนียคาลิเปอร์หรือคาลิเปอร์ดิจิตอล:ใช้ในการวัด AF, AC และความหนา

· เกจวัดเกลียว:ใช้ในการวัดระดับเสียง

· ไมโครมิเตอร์ (อุปกรณ์เสริม):เหมาะสำหรับการวัดน็อตขนาดเล็กหรือความหนาที่แม่นยำ

· แว่นขยายหรือแหล่งกำเนิดแสงเสริม:ช่วยตรวจสอบน็อตขนาดเล็กหรือเกลียวที่สึกหรอ ทำให้มั่นใจในการวัดที่แม่นยำ

เคล็ดลับ:ทำความสะอาดน็อตและเครื่องมือก่อนทำการวัดเพื่อหลีกเลี่ยงฝุ่น น้ำมัน หรือเสี้ยนที่ส่งผลต่อการอ่านค่า

ขั้นตอนการวัดน็อตหกเหลี่ยม

ขั้นตอนที่ 1 – วัดแฟลตฝั่งตรงข้าม (AF)

1. ยึดคาลิเปอร์ระหว่างแฟลตขนานทั้งสองของน็อต

2. ให้คาลิเปอร์ตั้งฉากกับแฟลตขนานเพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากการวัดแบบทำมุม

3. ค่อยๆ ปิดคาลิปเปอร์ เพียงพอที่จะสัมผัสพื้นผิวน็อต อย่ากดลง

4. อ่านและบันทึกขนาด (มิลลิเมตรหรือนิ้ว)

5. เปรียบเทียบกับแผนภูมิขนาดมาตรฐาน (ISO, DIN, ANSI) เพื่อยืนยันข้อกำหนด

ขั้นตอนที่ 2 - วัดขนาดเส้นทแยงมุม (AC)

1. วัดระยะห่างระหว่างมุมทั้งสองด้วยคาลิเปอร์

2. จัดคาลิปเปอร์ให้อยู่ในแนวเดียวกับจุดมุมของน็อตเพื่อให้แน่ใจว่าถูกต้อง

3. บันทึกข้อมูลเพื่อใช้ในการออกแบบพื้นที่หรือการใช้งานที่มีแรงบิดสูง-

ขั้นตอนที่ 3 - วัดเส้นผ่านศูนย์กลางของเกลียวและระยะพิทช์

1. วัดเส้นผ่านศูนย์กลางด้านในของน็อตโดยใช้คาลิปเปอร์หรือเกจวัดเกลียว

2. วัดระยะพิทช์ด้วยเกจเกลียวเพื่อให้แน่ใจว่าตรงกับโบลต์ เช่น M8 x 1.25. 3. ตรวจสอบความเรียบของเกลียวเพื่อหลีกเลี่ยงการสึกหรอหรือครีบที่รบกวนการวัด

ขั้นตอนที่ 4 - การวัดความหนาของน็อต

1. วัดความสูงในแนวตั้งจากด้านล่างถึงด้านบนของน็อตโดยใช้คาลิเปอร์หรือไมโครมิเตอร์

2. ตรวจสอบกับแผนภูมิความหนามาตรฐานเพื่อยืนยันการปฏิบัติตามข้อกำหนดเฉพาะของน็อต

3. ความหนาส่งผลต่อความยาวของเกลียวและความสามารถในการรับน้ำหนัก- ตรวจสอบให้แน่ใจว่าน็อตที่เลือกนั้นตรงตามข้อกำหนดการออกแบบ



เครื่องมือวัด

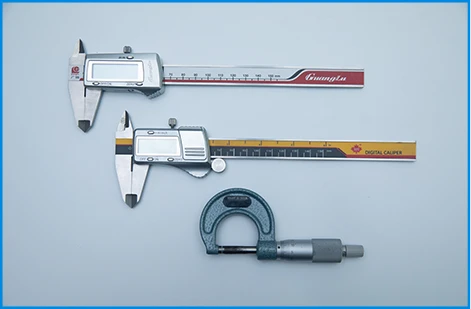

คลิปเปอร์ไมโครมิเตอร์

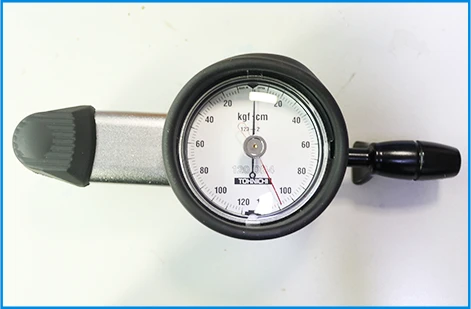

แรงบิด

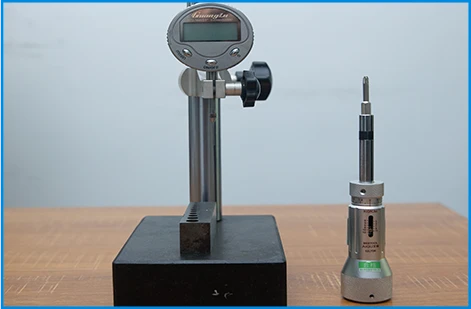

ไมโครมิเตอร์ความลึก

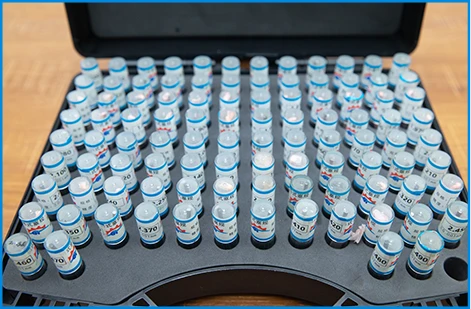

ปลั๊ก

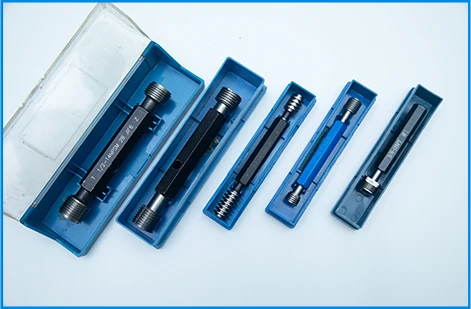

เกจวัดเกลียว

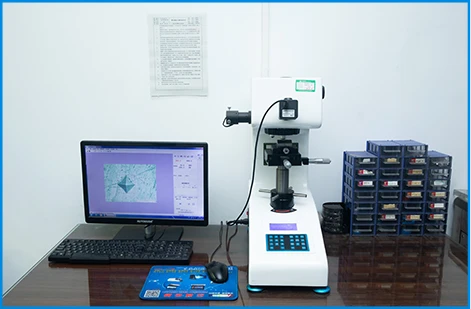

เครื่องทดสอบความแข็ง

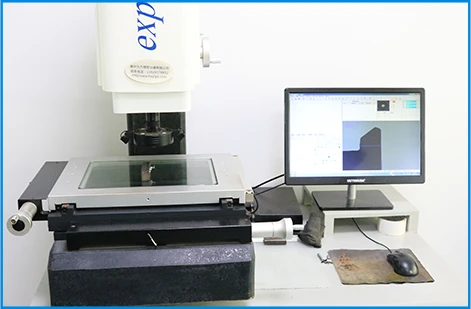

โปรเจ็กเตอร์

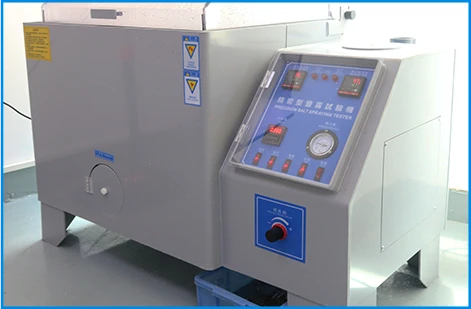

การทดสอบสเปรย์เกลือ

เคล็ดลับในการปรับปรุงความแม่นยำในการวัดน็อตหกเหลี่ยม

เลือกสภาพแวดล้อมการวัดที่สะอาด เสถียร และมีแสงสว่างเพียงพอ-

ก่อนการวัด ตรวจสอบให้แน่ใจว่าพื้นผิวการทำงานเรียบและปราศจากการสั่นสะเทือน เพื่อป้องกันการเลื่อนหลุดของเครื่องมือและข้อผิดพลาด แสงสว่างที่เพียงพอช่วยให้มองเห็นขอบน็อตและรายละเอียดของเกลียวได้ชัดเจน

วัดมิติเดียวกันหลายครั้งแล้วหาค่าเฉลี่ย

ขอแนะนำให้วัดขนาดหลักๆ เช่น AF (ด้านตรงข้าม), AC (เส้นทแยงมุมตรงข้าม) และความหนาอย่างน้อยสามครั้ง จากนั้นจึงหาค่าเฉลี่ย ซึ่งจะช่วยลดข้อผิดพลาดแบบสุ่มให้เหลือน้อยที่สุดและปรับปรุงความน่าเชื่อถือของผลการวัด

ตรวจสอบให้แน่ใจว่าเครื่องมือมีค่าเป็นศูนย์และสอบเทียบก่อนใช้งาน

คาลิปเปอร์แบบดิจิตอล เวอร์เนียร์คาลิเปอร์ หรือไมโครมิเตอร์จะต้องมีค่าเป็นศูนย์ก่อนใช้งาน ปรับเทียบเครื่องมือของคุณเป็นประจำ โดยเฉพาะอย่างยิ่งหลังจาก-การวัดที่มีความแม่นยำสูงหรือ-การใช้งานในระยะยาว เพื่อให้มั่นใจถึงผลลัพธ์ที่แม่นยำ

บันทึกข้อมูลการวัด

หลังจากการวัดแต่ละครั้ง ขอแนะนำให้บันทึกขนาดลงในสมุดบันทึกหรือสเปรดชีต รวมถึง AF, AC, เส้นผ่านศูนย์กลางของเกลียว, พิทช์ และความหนา

ตรวจสอบหน่วย (เมตริกหรืออิมพีเรียล)

ให้ความสนใจกับหน่วยต่างๆ อย่างใกล้ชิดในระหว่างการวัด ไม่ควรผสมหน่วยเมตริก (มิลลิเมตร) และหน่วยอิมพีเรียล (นิ้ว)

ข้อผิดพลาดในการวัดทั่วไป

· การใช้เครื่องมือที่ไม่แม่นยำ (เช่น ไม้บรรทัด) ส่งผลให้เกิดข้อผิดพลาดที่สำคัญ

· การวัดที่มุมที่ไม่-ตั้งฉากทำให้เกิดการเบี่ยงเบนของ AF หรือ AC

· การละเว้นเส้นผ่านศูนย์กลาง ระยะพิทช์ หรือความหนาของ เกลียว ทำให้เกิดความพอดี

· การผสมหน่วยเมตริกและหน่วยอิมพีเรียลทำให้เกิดข้อผิดพลาดในการซื้อ

สรุป

การวัดน็อตหกเหลี่ยมต้องให้ความสนใจกับส่วนเรียบตรงข้าม (AF) ขนาดเส้นทแยงมุมที่อยู่ตรงข้าม (AC) เส้นผ่านศูนย์กลางเกลียว ระยะพิทช์ และความหนา การใช้เครื่องมือที่เหมาะสมและปฏิบัติตามขั้นตอนอย่างเคร่งครัดทำให้มั่นใจได้ว่าน็อตและโบลต์จะแน่นพอดี หลีกเลี่ยงปัญหาในการประกอบ การวัดที่แม่นยำไม่เพียงแต่ช่วยในการประกอบทางกลเท่านั้น แต่ยังช่วยปรับปรุงประสิทธิภาพและความปลอดภัยในการจัดซื้อจัดจ้างอีกด้วย
