Iการติดตั้งทองเหลืองสำหรับพลาสติก
ถั่วละลายร้อน:
การฝังละลายร้อนเป็นวิธีการแทรกที่พบมากที่สุดและเป็นมาตรฐาน โดยทั่วไปแล้วจะใช้เครื่องละลายร้อนหรือหัวแร้งไฟฟ้าด้วยตนเองเพื่อฝังน็อต
น๊อตการฉีดขึ้นรูป:
การฉีดขึ้นรูปต้องควบคุมขนาดรูของน็อตอย่างเข้มงวดโดยทั่วไปภายใน 0.05 มม. นี่เป็นเพราะน็อตได้รับการแก้ไขโดยหมุดปั้นและวางลงในเครื่องฉีดขึ้นรูป ขนาดรูน็อตถูกควบคุมโดยขนาดของพินปั้น
อัลตราโซนิกถั่ว:
การฝังอัลตราโซนิกเป็นกระบวนการที่ใช้การสั่นสะเทือนของอัลตราโซนิกเพื่อสร้างแรงเสียดทานระหว่างน็อตและพื้นผิวหรือโมเลกุลภายในของชิ้นงาน แรงเสียดทานนี้เพิ่มอุณหภูมิที่อินเทอร์เฟซ เมื่ออุณหภูมิถึงจุดอ่อนของวัสดุน็อตจะถูกฝังลงในส่วนพลาสติก หลังจากการสั่นสะเทือนหยุดลงชิ้นงานจะเย็นลงและแข็งตัวภายใต้ความกดดัน

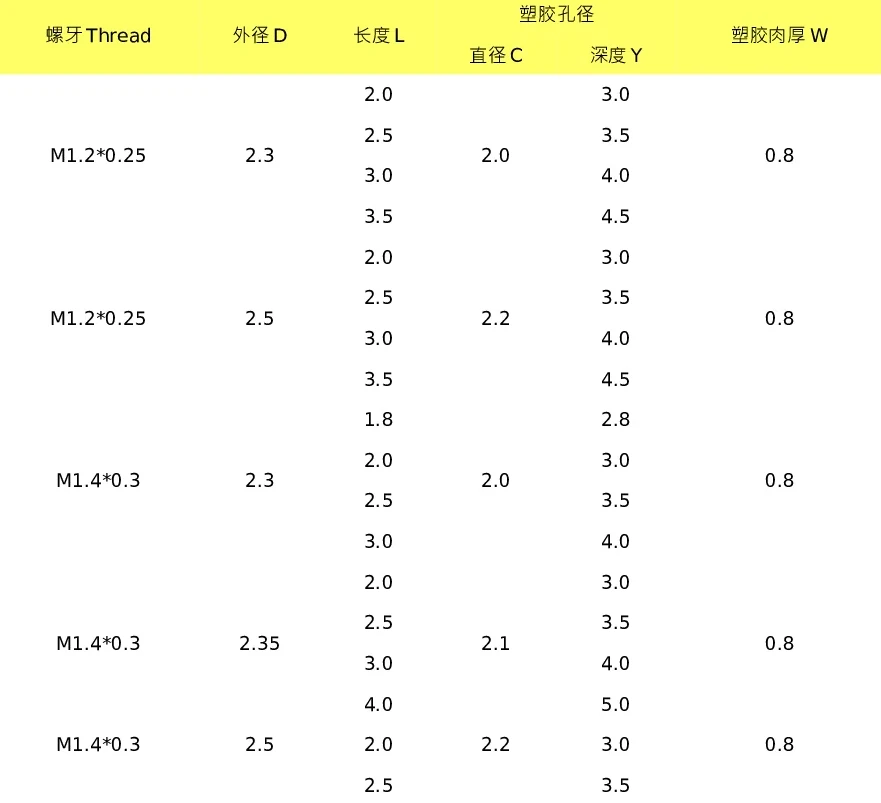

การออกแบบรูพลาสติกและพารามิเตอร์การเลือกน็อต

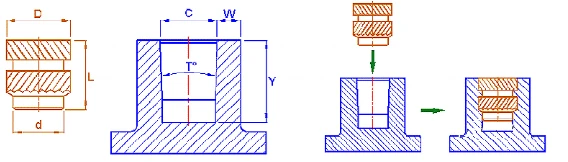

D Dimension (ฐานน็อต):
มิติ D คือฐานน็อตหรือที่เรียกว่าส่วนชี้นำและตำแหน่ง ก่อนที่จะฝังมันพอดีกับส่วนพลาสติกดังนั้นมิติ D จะต้องเล็กกว่าเส้นผ่านศูนย์กลางภายในของหลุมบอสพลาสติก (C) เพื่ออำนวยความสะดวกในการวางตำแหน่งที่เหมาะสม
D Dimension (เส้นผ่านศูนย์กลางด้านนอกน็อต):
มิติ D คือเส้นผ่านศูนย์กลางด้านนอกของน็อตซึ่งจะต้องตรงกับเส้นผ่านศูนย์กลางภายในของหลุมบอสพลาสติก (C) โดยทั่วไปเส้นผ่านศูนย์กลางภายในของหลุมบอสพลาสติกมีขนาดเล็กกว่าเส้นผ่านศูนย์กลางด้านนอกของน็อตประมาณ 0.25-0.3 มม.
l ขนาด (ความยาวถั่ว):
l หมายถึงความยาวของน็อตซึ่งจะต้องพอดีกับความลึกของหลุมบอสพลาสติก (Y) โดยทั่วไปความลึกของรูพลาสติกมีขนาดใหญ่กว่าความยาวของน็อต 0.5-1.0 มม. เพื่อให้สามารถเก็บพลาสติกได้
มิติ W (ความหนาของผนังรูพลาสติก):
มิติ W คือความหนาของผนังรูพลาสติก ความหนาของผนังหลุมบอสพลาสติกมักจะเป็น 0.8-1.0 มม. หรือมากกว่า ยิ่งน็อตมีขนาดใหญ่เท่าไหร่ผนังพลาสติกก็จะต้องหนาขึ้น
ผลกระทบของขนาดหลุมบอสพลาสติกต่อการแทรกถั่ว
|
การแทรกในอุดมคติ:เมื่อเลือกขนาดถั่วและพลาสติกอย่างถูกต้องน็อตจะฝังลงในพลาสติกอย่างสมบูรณ์
|
|
|
หลุมขนาดใหญ่มากเกินไป (รูปที่ 2): หากน็อตมีขนาดเล็กเกินไปและหลุมบอสพลาสติกมีขนาดใหญ่เกินไปน็อตจะไม่ได้มีส่วนร่วมกับพลาสติกอย่างเหมาะสมส่งผลให้ความแข็งแรงบิดไม่เพียงพอ |
|
|
หลุมเล็กเกินไป (รูปที่ 3): หากถั่วมีขนาดใหญ่เกินไปและหลุมบอสมีขนาดเล็กเกินไปอาจทำให้เกิดพลาสติกล้นหรือแตก |
|
หากทั้งขนาดถั่วและพลาสติกถูกต้อง แต่ปัญหาที่ผิดปกติยังคงเกิดขึ้นการออกแบบการปรับให้เหมาะสมสามารถพิจารณาได้
ตัวอย่างที่ 1: ความแข็งแรงของแรงบิดไม่เพียงพอเนื่องจากความลึกของหลุมบอสตื้น
หากความลึกของหลุมบอสนั้นตื้นเกินไปการเลือกน็อตที่มีรอยเจาะสองครั้งอาจทำให้เกิดการมีส่วนร่วมของพลาสติกไม่เพียงพอในช่องของน็อตซึ่งนำไปสู่ความแข็งแรงของแรงบิดต่ำ ในกรณีเช่นนี้ขอแนะนำให้ตั้งค่าความลึกของหลุมบอสเป็น 2.5 มม. ขึ้นไปและโดยทั่วไปความยาวของถั่วควรเป็น 2.0 มม. หรือมากกว่า หากไม่สามารถปรับเปลี่ยนแม่พิมพ์ได้การเปลี่ยนไปใช้น็อตสล็อตเดี่ยวที่มีความยาวสล็อตที่ใหญ่กว่า (BS1) สามารถช่วยปรับปรุงการมีส่วนร่วมและเพิ่มความแข็งแรงของแรงบิด
ตัวอย่างที่ 2: พลาสติกล้นและการแตกของหลุมบอส

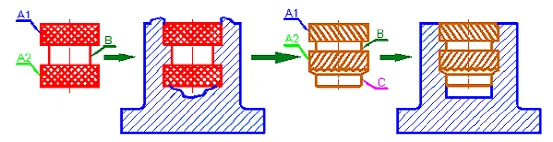

หากมีการใช้รูปแบบน็อตในภาพซ้ายน็อตจะขยายตัวที่ชิ้นส่วน A1 และ A2 ในระหว่างการฝังในขณะที่ส่วน B หดตัวอย่างรวดเร็วทำให้ยากที่พลาสติกจะไหล สิ่งนี้อาจนำไปสู่การล้นพลาสติกหรือการแตก เพื่อหลีกเลี่ยงสิ่งนี้สามารถเพิ่มส่วนของคู่มือ (c) เพื่อช่วยวางตำแหน่งน็อตอย่างแม่นยำภายในรูพลาสติกปรับปรุงประสิทธิภาพและผลผลิต การออกแบบน็อตที่มีร่องที่มีมุม 90 องศาและ 45 องศาเป็นโหนดที่มีความแข็งแรงสูงซึ่งต้านทานแรงบิดเพิ่มความแข็งแรงของแรงบิดอย่างมาก
