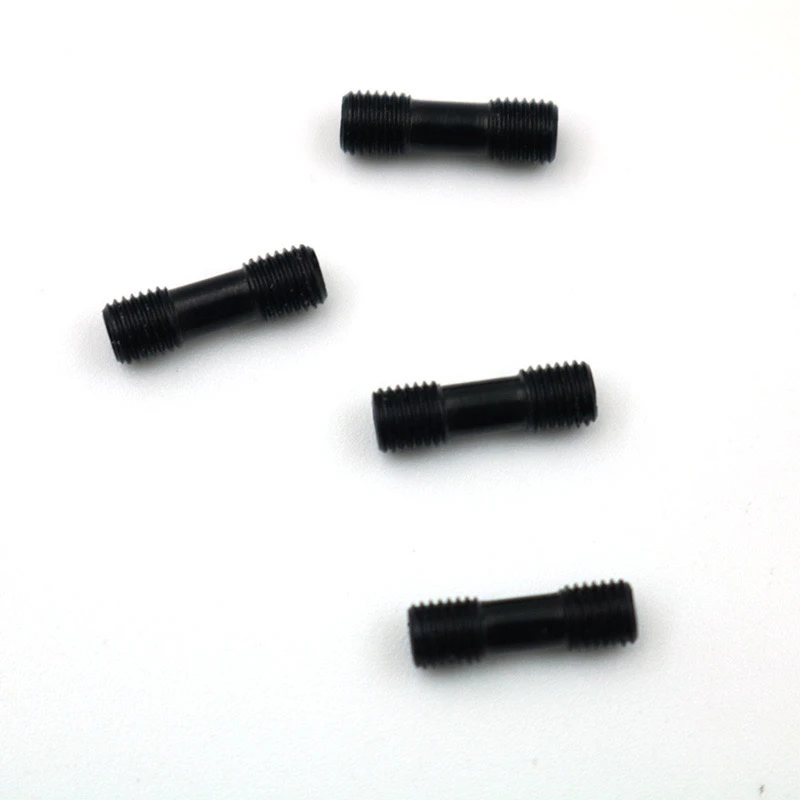

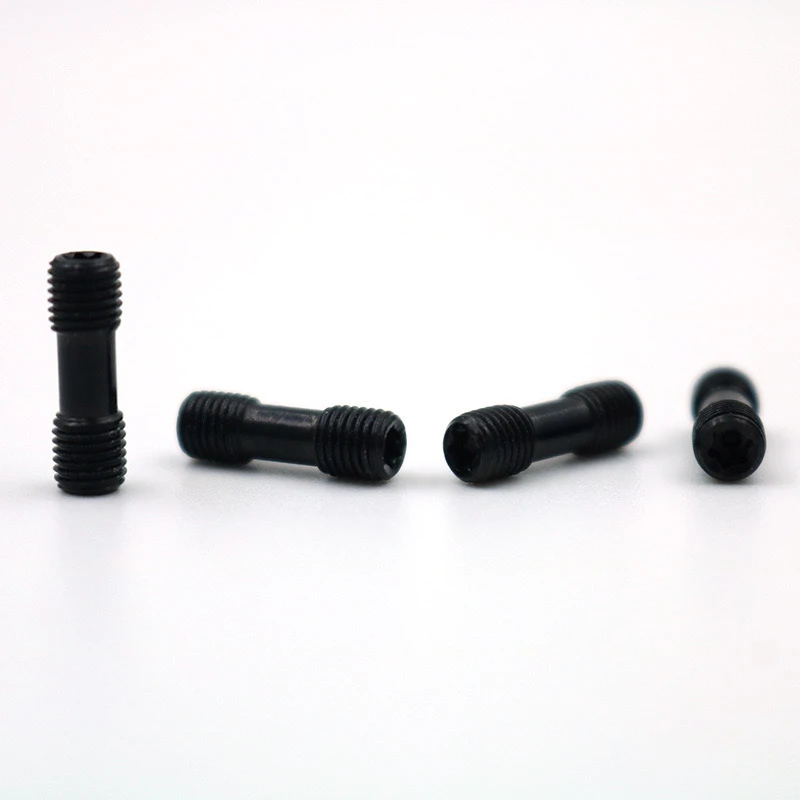

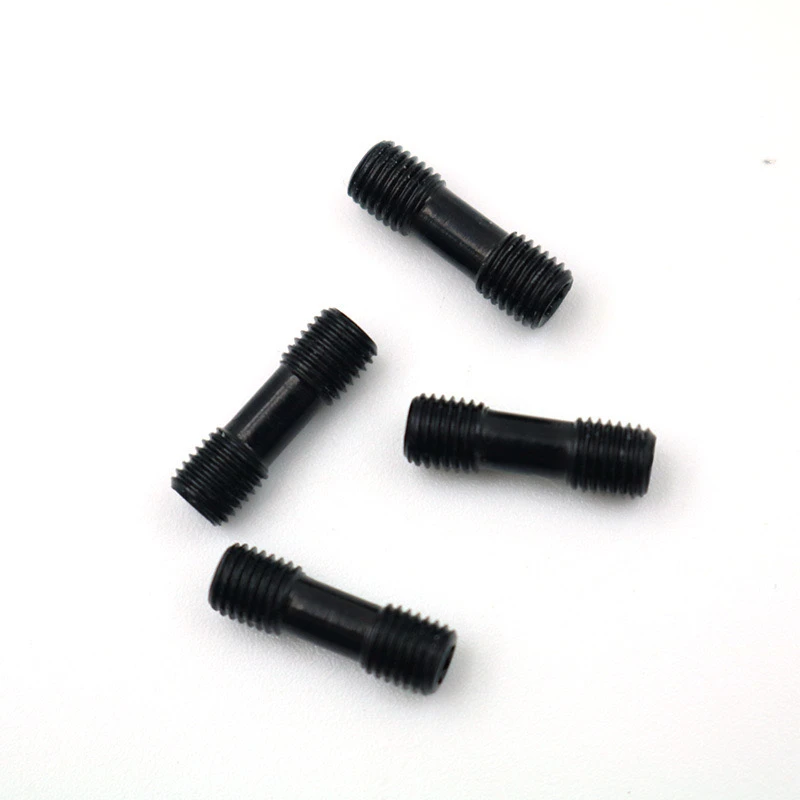

สกรูหัวคู่ที่ไม่ได้มาตรฐาน(M5/M6/M8) ในอุปกรณ์การเปลี่ยนเครื่องมือการหมุนเครื่องมือ CNC ขนาด 12.9 ระดับส่วนใหญ่ใช้สำหรับการเชื่อมต่อที่มีความแข็งแรงสูงระหว่างแถบเครื่องมือหมุนและใบมีดที่ถือเครื่องมือหรืออุปกรณ์เสริมอื่น ๆ ต่อไปนี้เป็นคำอธิบายของการใช้งาน
1. การใช้สกรูหัวคู่ที่ไม่ได้มาตรฐาน
การออกแบบสองหัว: ข้อกำหนดของเธรดที่ปลายทั้งสองแตกต่างกันช่วยให้การเชื่อมต่อของส่วนประกอบที่มีขนาดแตกต่างกันไปยังที่อยู่ข้อ จำกัด ด้านพื้นที่หรือปัญหาความเข้ากันได้
การปรับแต่งที่ไม่ได้มาตรฐาน: ออกแบบตามความต้องการพิเศษของโครงสร้างแถบเครื่องมือเพื่อให้แน่ใจว่าการจับคู่ที่แม่นยำ
2. ขั้นตอนการใช้งานและข้อควรระวัง
การยืนยันการเลือก
การจับคู่เธรด: ยืนยันข้อกำหนดของเธรดที่ปลายทั้งสองของสกรู (เช่นปลาย M5 เชื่อมต่อใบมีดและปลาย M6 จะถูกจับจ้องไปที่แถบเครื่องมือ)
ความยาวและความแข็งแรง: ความยาวที่ไม่ได้มาตรฐานจะต้องสอดคล้องกับความลึกของรูบาร์เครื่องมือและสกรู 12.9 ระดับจะต้องติดตั้งการออกแบบต่อต้านการแตกหัก
กระบวนการติดตั้ง
การทำความสะอาดรูเกลียว: ใช้อากาศอัดหรือแปรงเพื่อลบการยื่นเหล็กและคราบน้ำมันในรูเกลียวบาร์เครื่องมือ
การหล่อลื่นด้าย: ใช้ไขมันโมลิบดีนัมในปริมาณเล็กน้อยเพื่อลดแรงเสียดทานและป้องกันการเชื่อมเย็น
การควบคุมการโหลดล่วงหน้า: ใช้ประแจแรงบิดเพื่อให้แน่นตามมาตรฐานเพื่อหลีกเลี่ยงการกระชับมากเกินไปและทำให้เกิดการลื่นของด้าย
1. การใช้สกรูหัวคู่ที่ไม่ได้มาตรฐาน
สกรูสองหัวที่ไม่ได้มาตรฐานส่วนใหญ่จะใช้สำหรับการเชื่อมต่อที่มีความแข็งแรงสูงระหว่างแถบเครื่องมือหมุนและใบมีดที่ยึดเครื่องมือหรืออุปกรณ์เสริมอื่น ๆ ลักษณะของมันรวมถึง:
12.9 ความแข็งแรงสูงเกรด: ความต้านทานแรงดึงสูงถึง 1220MPA เหมาะสำหรับสถานการณ์การตัดเฉือน CNC แบบโหลดสูงและความเร็วสูง
การออกแบบสองหัว: ข้อกำหนดเธรดที่แตกต่างกันที่ปลายทั้งสอง (เช่น M5/M6/M8) ใช้เพื่อเชื่อมต่อส่วนประกอบที่มีขนาดต่างกันเพื่อแก้ปัญหาข้อ จำกัด ด้านพื้นที่หรือปัญหาความเข้ากันได้
การปรับแต่งที่ไม่ได้มาตรฐาน: ออกแบบตามข้อกำหนดพิเศษของโครงสร้างแถบเครื่องมือ (เช่นความยาวความลึกของเธรด) เพื่อให้แน่ใจว่าการจับคู่ที่แม่นยำ
2. ขั้นตอนการใช้งานและข้อควรระวัง
การยืนยันการเลือก
การจับคู่เธรด: ยืนยันข้อมูลจำเพาะของเธรดที่ปลายทั้งสองของสกรู (เช่นปลาย M5 ที่เชื่อมต่อกับใบมีดและปลาย M6 จับจ้องไปที่แถบเครื่องมือ)
ความยาวและความแข็งแรง: ความยาวที่ไม่ได้มาตรฐานจะต้องสอดคล้องกับความลึกของรูบาร์เครื่องมือและสกรูเกรด 12.9 จะต้องติดตั้งการออกแบบต่อต้านการแตกหัก
กระบวนการติดตั้ง
การทำความสะอาดรูเกลียว: ใช้อากาศอัดหรือแปรงเพื่อลบการยื่นเหล็กและคราบน้ำมันในรูเกลียวของแถบเครื่องมือ
การหล่อลื่นด้าย: ใช้ไขมันโมลิบดีนัมในปริมาณเล็กน้อยเพื่อลดแรงเสียดทานและป้องกันการเชื่อมเย็น
การควบคุมการโหลดล่วงหน้า: ใช้ประแจแรงบิดเพื่อให้แน่นตามมาตรฐานเพื่อหลีกเลี่ยงการกระชับมากเกินไปและทำให้เกิดการลื่นของด้าย
มาตรการต่อต้านการผ่อนปรน
แอปพลิเคชันกาวด้าย: กาวด้ายทนอุณหภูมิสูง (เช่น Loctite 262) สามารถใช้ภายใต้สภาวะอุณหภูมิสูงเพื่อป้องกันการสั่นสะเทือนการสั่นสะเทือน
การล็อคน็อตคู่: หากโครงสร้างอนุญาตสามารถเพิ่มน็อตล็อคลงในปลายด้านหนึ่งของสกรู
การบำรุงรักษาและการตรวจสอบ
การตรวจสอบเป็นประจำ: ตรวจสอบว่าสกรูนั้นหลวมหลังจากการประมวลผลทุก ๆ 8 ชั่วโมงโดยเฉพาะอย่างยิ่งในสภาพการตัดหนัก
มาตรฐานการเปลี่ยน: เปลี่ยนทันทีเมื่อพบการสึกหรอของเธรดการลื่นของศีรษะหรือการยืดตัวของการยืด
iii. การจัดการปัญหาที่พบบ่อย
การจัดแนวของด้าย: เมื่อสกรูที่ไม่ได้มาตรฐานไม่ตรงกับตำแหน่งของหลุมต้องตรวจสอบการวาดเพื่อหลีกเลี่ยงการถูกบังคับและสร้างความเสียหายให้กับแถบเครื่องมือ
การแตกของสกรู: ตรวจสอบข้อบกพร่องที่ทนทานหรือวัสดุมากเกินไปและให้ความสำคัญกับสกรูป้องกันสนิมด้วยการชุบนิกเกิลหรือการรักษาสีดำ
iv. ตัวอย่างสถานการณ์แอปพลิเคชัน
การปรับเปลี่ยนแถบเครื่องมือ: เมื่อรูสกรูดั้งเดิมเป็น M6 แต่ต้องเชื่อมต่อใบมีดกับ M5 ให้ใช้สกรูสโตร์ M5/M6 สำหรับการเปลี่ยนแปลง
พื้นที่ที่ จำกัด อวกาศ: สกรูสตั๊ดแทนที่สลักเกลียวแบบดั้งเดิม + น็อตเพื่อประหยัดพื้นที่การติดตั้ง
ผ่านการใช้งานที่ได้มาตรฐานและการบำรุงรักษาอย่างสม่ำเสมอสกรูสโคปที่ไม่ได้มาตรฐานสามารถปรับปรุงความเสถียรและอายุการใช้งานของระบบเครื่องมือ CNC ได้อย่างมีนัยสำคัญ
