ต่อไปนี้เป็นคู่มือผู้ใช้โดยละเอียดสำหรับอุปกรณ์เสริมแถบเครื่องมือหมุน CNC ขนาด 12.9 เกรด (shims และ stud ที่ไม่ได้มาตรฐานสกรู) ครอบคลุมทั้งสิ่งจำเป็นทางเทคนิคและแนวทางปฏิบัติ
I. ภาพรวมฟังก์ชั่นอุปกรณ์เสริม
Shims: รองรับเม็ดมีดแจกจ่ายแรงตัดป้องกันการบิ่นและปรับความสูงของเม็ดมีดเพื่อให้ตรงกับแถบเครื่องมือกึ่งกลางของเครื่องมือ
วัสดุ: โดยทั่วไปแล้วคาร์ไบด์หรือเหล็กแข็งตรงกับความแข็งของเม็ดมีด

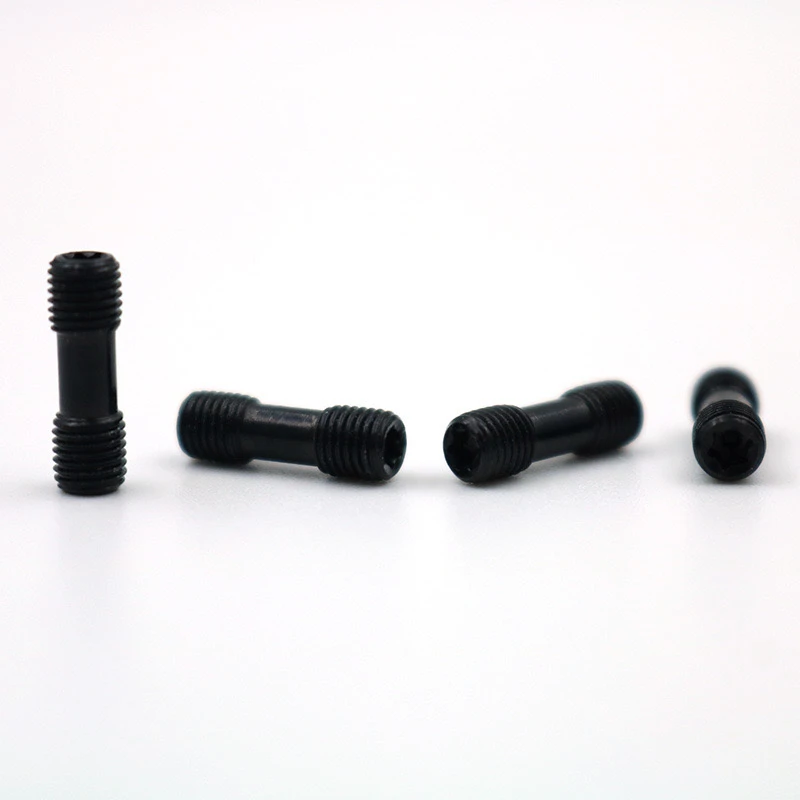

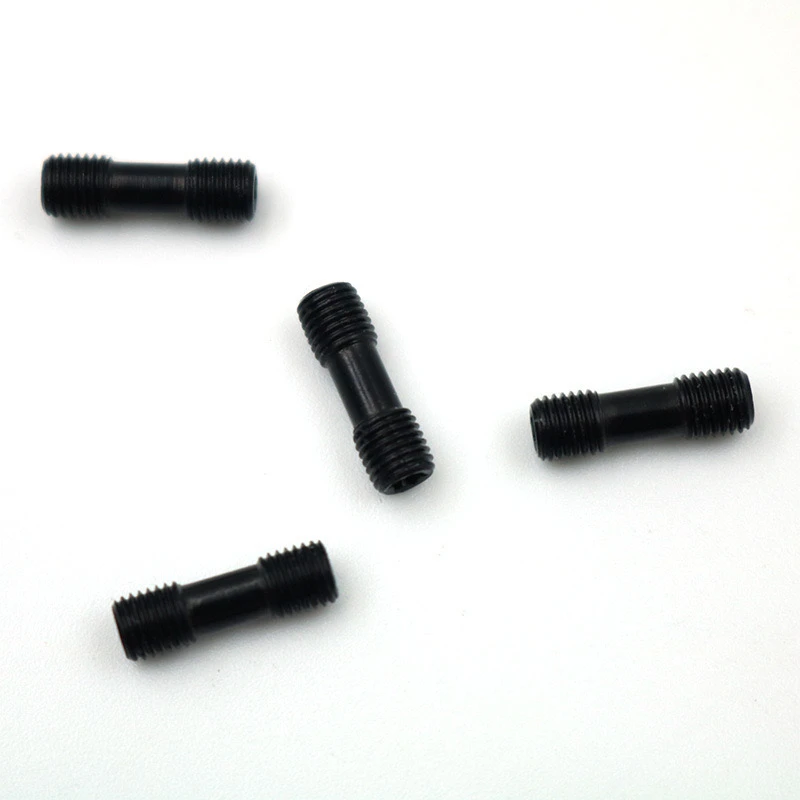

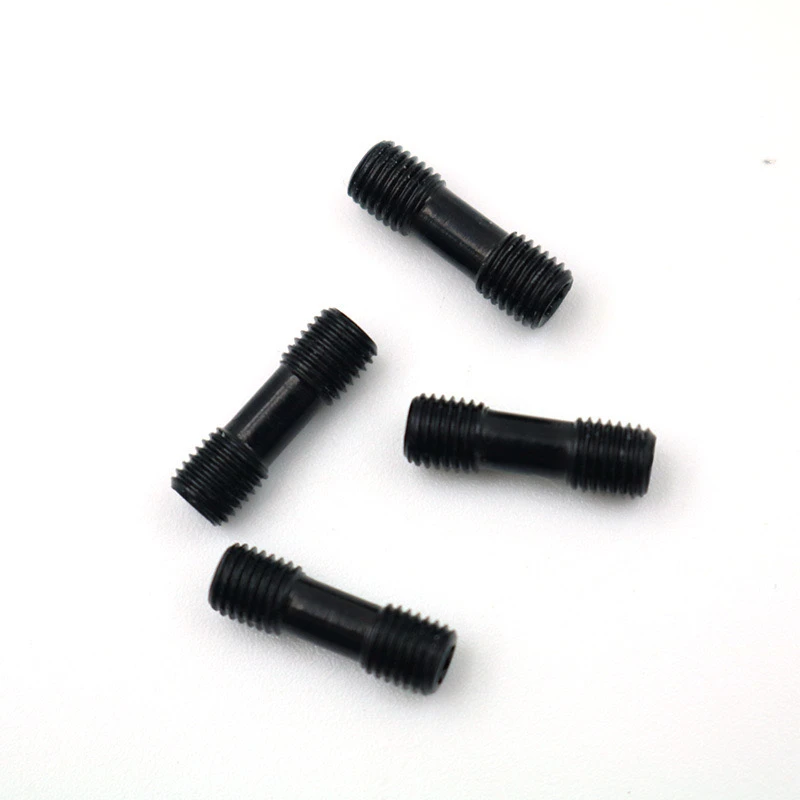

สกรูสตั๊ดที่ไม่ได้มาตรฐาน (M5/M6/M8)
คุณสมบัติ: การออกแบบที่มีความแข็งแรงสูง 12.9 เกรดการออกแบบสองเท่า (อาจมีระดับเสียง/เส้นผ่านศูนย์กลางที่แตกต่างกันในแต่ละปลาย) เหมาะสำหรับสถานการณ์การยึดพิเศษ
วัตถุประสงค์: ยึดแทรกเข้าไปในแถบเครื่องมือรองรับร่องเครื่องมือที่ไม่ได้มาตรฐานหรือการกำหนดค่า Shim พิเศษ
ii. คำแนะนำการใช้งานและข้อควรระวัง
1. การเตรียมการก่อนการติดตั้ง
การทำความสะอาดและการตรวจสอบ
ทำความสะอาดรูเกลียวแถบเครื่องมือพื้นผิวสัมผัสของชิมและสกรูด้วยแอลกอฮอล์เพื่อกำจัดน้ำมันและเศษซาก
ตรวจสอบความสมบูรณ์ของเธรด (โดยเฉพาะอย่างยิ่งสำหรับสกรูที่ไม่ได้มาตรฐานตรวจสอบว่าพวกเขาตรงกับหลุมแถบเครื่องมือ
ตรวจสอบการจับคู่อุปกรณ์เสริม: ยืนยันว่าความหนาของ shim ตรงกับโมเดลแทรก (ดูที่คู่มือเครื่องมือ)
สกรูสตั๊ดที่ไม่ได้มาตรฐานต้องใช้ปลายสองจุดที่แตกต่างกัน: ปลายด้านหนึ่งมักจะยึดผู้ถือเครื่องมือในขณะที่อีกด้านหนึ่งถือเม็ดมีดเข้าที่ (การทำเครื่องหมายหรือวัดระดับเสียงด้าย)
2. ขั้นตอนการติดตั้ง
วางชิม
แทรก shim ลงในสล็อตเครื่องมืออย่างแม่นยำเพื่อให้แน่ใจว่าไม่มีการเอียง (ใช้แว่นขยายเพื่อตรวจสอบความพอดี)
การติดตั้งเม็ดมีด
ขอบตัดแทรกจะต้องมุ่งเน้นไปในทิศทางที่ถูกต้อง (เช่นสำหรับเครื่องมือเลี้ยวภายนอกขอบตัดควรหันขึ้นด้านบน)
ขันสกรูสตั๊ดให้แน่น
ขั้นตอน:
. ก่อนอื่นให้ขันสกรูด้วยตนเองเข้าไปในหลุมด้ายของผู้ถือเครื่องมือ (เพื่อหลีกเลี่ยงการเยื้องศูนย์)
ข. ใช้ประแจแรงบิดเพื่อให้แน่นในสองขั้นตอน: รัดไว้ล่วงหน้าถึง 50% ของแรงบิดที่ได้รับการจัดอันดับจากนั้นขันให้แน่น (เช่นแรงบิดทั่วไปสำหรับสกรู M8 คือ 25-30 N · m)
ประเด็นสำคัญ:
หากเกลียวสกรูแตกต่างกันปลายหยาบจะยึดผู้ถือเครื่องมือไว้ในขณะที่ปลายละเอียดจะถือเม็ดมีดเข้าที่
อย่าใช้น้ำมันหล่อลื่น (ซึ่งอาจส่งผลกระทบต่อค่าสัมประสิทธิ์แรงเสียดทานและทำให้เกิดการหมดแรงหรือคลาย)
3. การว่าจ้างและการตรวจสอบ
การสอบเทียบความสูง: ใช้ตัวตั้งเครื่องมือเพื่อตรวจสอบความสูงของปลายเครื่องมือ หากค่าเบี่ยงเบนเกิน 0.02 มม. ให้เปลี่ยน shim หรือปรับ
การทดสอบการตัด: เรียกใช้เครื่องด้วยความเร็วต่ำและไม่มีโหลดเพื่อสังเกตว่าใบมีดเคลื่อนที่หรือไม่ หลังจากตัดเฉือนชิ้นแรกให้ตรวจสอบพื้นผิว
iii. การแก้ไขปัญหาปัญหาทั่วไป
สกรูแตก:
สาเหตุ: เธรดที่ไม่ถูกต้องหรือไม่ถูกต้อง
วิธีแก้ปัญหา: เปลี่ยนสกรูและใช้ประแจแรงบิดเพื่อตรวจสอบเธรดเครื่องมือสำหรับความเสียหาย
แทรกกะ:
สาเหตุ: สกรูที่ไม่สม่ำเสมอหรือไม่เพียงพอ
การแก้ไข: regrind พื้นผิวสัมผัส shim และกระชับอีกครั้งกับแรงบิดมาตรฐาน
iv. คำแนะนำการบำรุงรักษา
การตรวจสอบเป็นประจำ: ตรวจสอบสกรูเพื่อคลายทุก ๆ 8 ชั่วโมง (การทำเครื่องหมายเป็นตัวช่วย)
รอบการเปลี่ยนอุปกรณ์เสริม:
ชิม: แทนที่ถ้าการเยื้องหรือการสึกหรอเกิน 0.1 มม.
สกรูเกรด 12.9: ทิ้งหลังจากนำกลับมาใช้ใหม่ 5 ครั้งหรือสังเกตเห็นการเสียรูปของเธรด
การทำงานที่ได้มาตรฐานและการใส่ใจในรายละเอียดอย่างพิถีพิถันสามารถปรับปรุงอายุการใช้งานของเครื่องมือและความแม่นยำในการตัดเฉือนได้อย่างมีนัยสำคัญ ขอแนะนำให้เก็บบันทึกโมเดลอุปกรณ์เสริมสำหรับการเปลี่ยนอย่างรวดเร็ว
