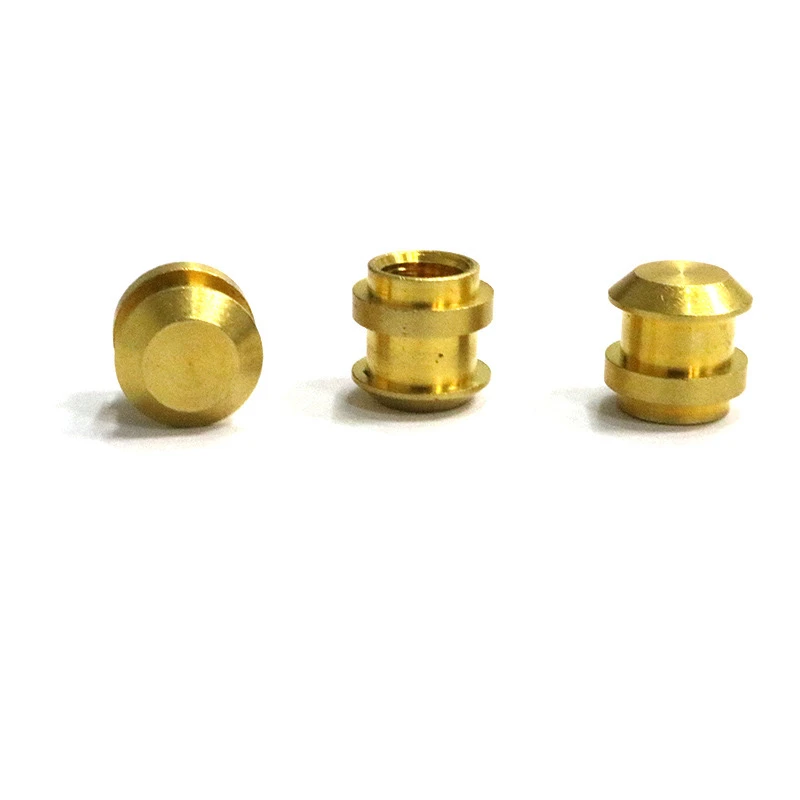

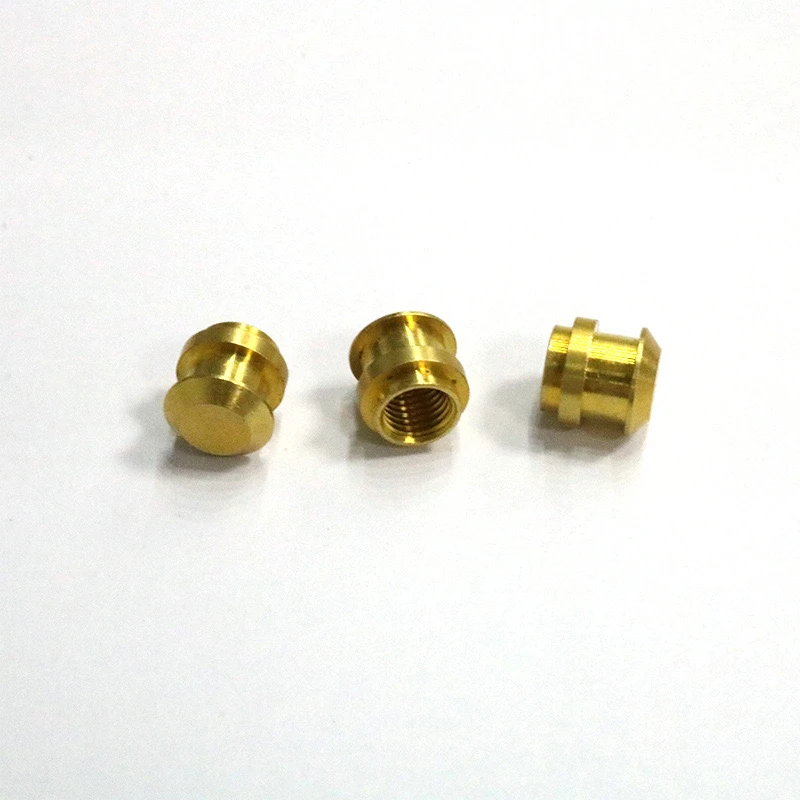

คอลัมน์น็อตทองแดง (หรือที่เรียกว่าสตั๊ดทองแดง, คอลัมน์ทองแดงเกลียว) เป็นขั้วต่อโลหะที่มีเกลียวภายในและภายนอกมักใช้ในอุปกรณ์อิเล็กทรอนิกส์โครงสร้างเชิงกลหรือชิ้นส่วนพลาสติกเพื่อแก้ไขสนับสนุนหรือดำเนินการไฟฟ้า ต่อไปนี้คือการใช้งานและข้อควรระวังของคอลัมน์ถั่วทองแดง:
1. คอลัมน์ถั่วทองแดงชนิดทั่วไป
ผ่านประเภทของหลุม: มีเธรดภายในและภายนอกทำงานผ่านคอลัมน์ทั้งหมด
ประเภทหลุมตาบอด: มีเพียงปลายด้านเดียวที่มีเธรดภายในและปลายอีกด้านปิด
ประเภทกด: ฝังลงในพื้นผิวพลาสติกหรือโลหะด้วยความดัน
ประเภทการเชื่อม: จับจ้องไปที่พื้นผิวโดยการเชื่อม (เช่นการบัดกรีการเชื่อมด้วยเลเซอร์)
2. เครื่องมือและวัสดุการติดตั้ง
เครื่องมือ: หัวแร้งไฟฟ้า (สำหรับการเชื่อม), กดร้อน, คีมจีบ, ไขควง, ประแจ, การจัดวางตำแหน่ง ฯลฯ
วัสดุเสริม: จาระบีซิลิโคนนำความร้อน (สำหรับการกระจายความร้อน), กาวด้าย (เพื่อป้องกันการคลาย), ทำความสะอาด (เพื่อลบชั้นออกไซด์) ฯลฯ
3. ขั้นตอนการติดตั้ง
1. วิธีการกด (ใช้กับชิ้นส่วนพลาสติก)
ขั้นตอน:
ประมวลผลหลุมบนส่วนพลาสติกที่ตรงกับเส้นผ่านศูนย์กลางด้านนอกของคอลัมน์น็อตทองแดง (เส้นผ่านศูนย์กลางรูเล็กกว่าเส้นผ่านศูนย์กลางด้านนอกเล็กน้อยของคอลัมน์น็อตเล็กน้อยเพื่อให้แน่ใจว่าสัญญาณรบกวนพอดี)
ความร้อนคอลัมน์น็อตทองแดงหรือรูพลาสติก (วิธีการกดร้อน) และกดคอลัมน์น็อตลงในรูด้วยเครื่องมือจีบ
หลังจากระบายความร้อนพลาสติกจะหดตัวและแก้ไขคอลัมน์น็อต
หมายเหตุ:
ควบคุมอุณหภูมิเพื่อหลีกเลี่ยงการเสียรูปของชิ้นส่วนพลาสติก
กดอย่างสม่ำเสมอเพื่อป้องกันการเอียง
2. วิธีการบัดกรี (ใช้กับพื้นผิวโลหะ)
ขั้นตอน:
ทำความสะอาดพื้นผิวของพื้นผิวและคอลัมน์น็อตทองแดงและถอดชั้นออกไซด์ออก
ใช้เหล็กบัดกรีไฟฟ้าหรือการบัดกรีรีดรีดเพื่อแก้ไขคอลัมน์น็อตบนพื้นผิวโลหะด้วยบัดกรี
หลังจากระบายความร้อนให้ตรวจสอบว่าข้อต่อประสานนั้นมั่นคงหรือไม่
หมายเหตุ:
ทองแดงดำเนินการความร้อนได้อย่างรวดเร็วดังนั้นจึงจำเป็นต้องมีการบัดกรีสูง
หลีกเลี่ยงการประสานการอุดตันของด้าย
3. วิธีสกรูแบบเกลียว (การติดตั้งแบบฝัง)
ขั้นตอน:
รูเกลียวก่อนประมวลผลบนพื้นผิว (ตรงกับเธรดภายนอกของคอลัมน์น็อตทองแดง)
ใช้กาวเกลียวจำนวนเล็กน้อยและสกรูคอลัมน์น็อตทองแดงลงในพื้นผิว
หลังจากการบ่มการเชื่อมต่อที่เสถียรจะเกิดขึ้น
หมายเหตุ:
ใช้กาวเกลียวในระดับปานกลางเพื่อหลีกเลี่ยงการเจาะเข้าไปในเธรดภายใน
เก็บไว้ในแนวตั้งเมื่อสกรูเพื่อป้องกันความเสียหายต่อเกลียว
iv. ข้อควรระวังสำหรับการใช้งาน
ต่อต้านการผ่อนปรน:
ในสภาพแวดล้อมที่สั่นสะเทือนให้ใช้กาวเธรด (เช่น loctite) หรือเพิ่มเครื่องซักผ้าสปริง
ข้อกำหนดนำไฟฟ้า:
หากใช้เพื่อการนำไฟฟ้าตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสระหว่างคอลัมน์น็อตและสารตั้งต้นสะอาดและใช้การวางแบบนำไฟฟ้าได้หากจำเป็น
ความต้านทานการกัดกร่อน:
ในสภาพแวดล้อมที่ชื้นหรือมีการกัดกร่อนจำเป็นต้องใช้คอลัมน์น็อตทองแดงชุบนิกเกิลหรือชุบดีบุก
การออกแบบการกระจายความร้อน:
หากใช้สำหรับการกระจายความร้อนให้ใช้จาระบีความร้อนบนพื้นผิวสัมผัสและให้แน่ใจว่ามีความพอดี
หลีกเลี่ยงการโอเวอร์โหลด:
ทองแดงอ่อนนุ่มและต้องมีการควบคุมแรงเมื่อมีแรงบิดเพื่อป้องกันการลื่นของด้าย
