ต่อไปนี้เป็นคำแนะนำโดยละเอียดเกี่ยวกับการใช้สแตนเลส 304Cross Head หัวแบนพิน/พิน/สตั๊ดการค้นหาวงจร (รูปทรงกระบอก, ขนาด M3-M10) จัดหมวดหมู่ตามสถานการณ์แอปพลิเคชัน

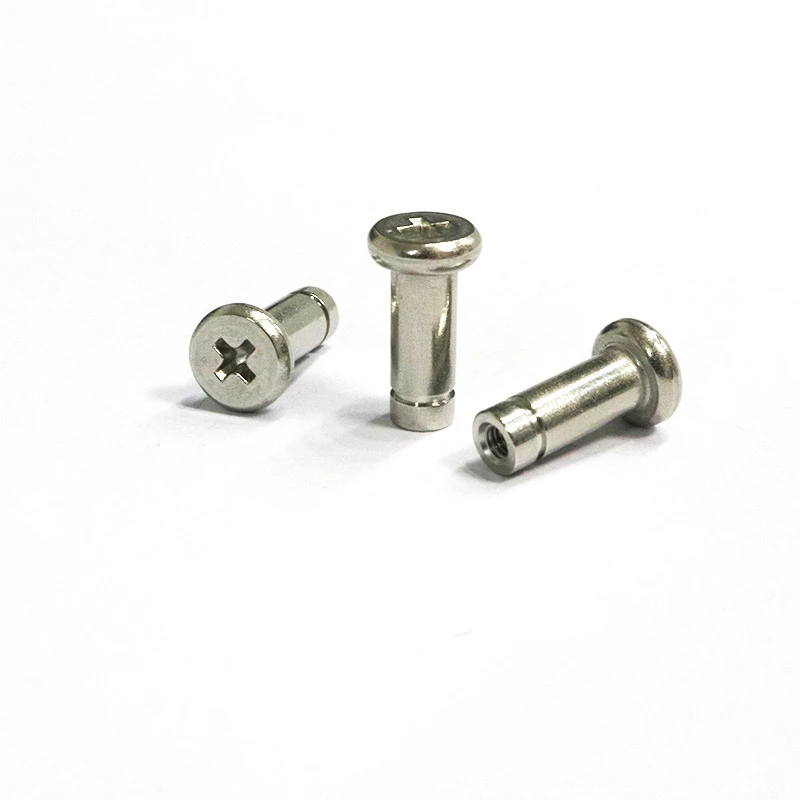

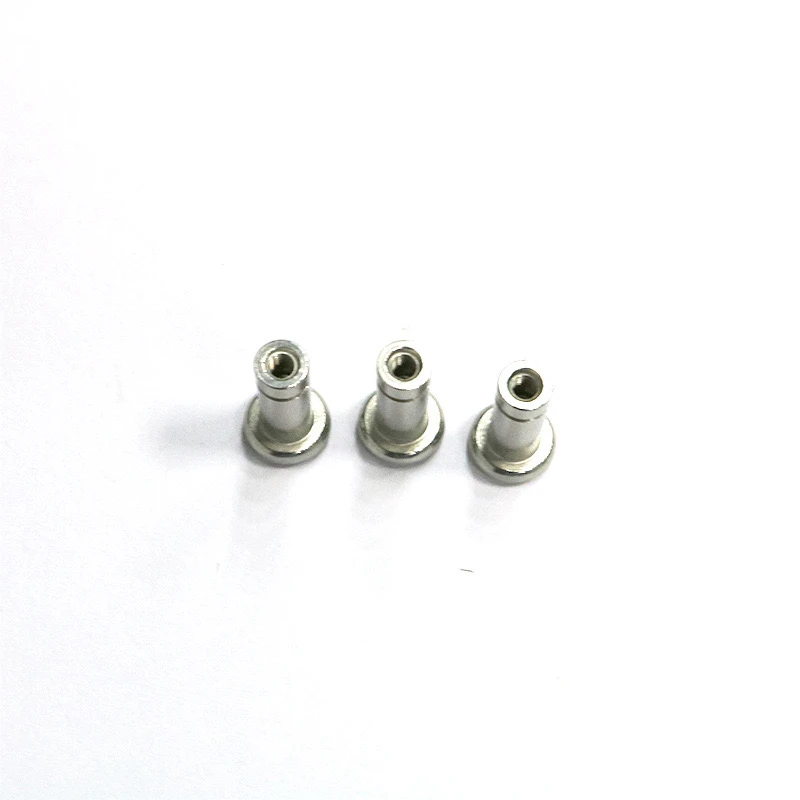

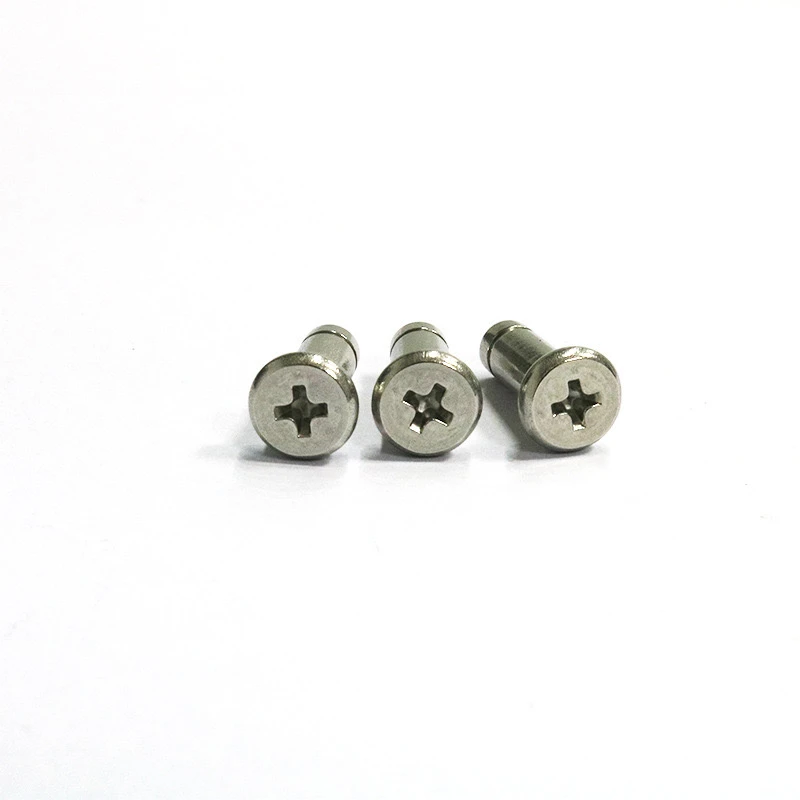

I. ภาพรวมผลิตภัณฑ์
วัสดุ: A 2 304 สแตนเลส, ทนต่อการกัดกร่อน, เหมาะสำหรับสภาพแวดล้อมที่ชื้น, เป็นกรดและอัลคาไลน์
คุณสมบัติ
Cross Head: สามารถติดตั้งด้วยไขควง Phillips พร้อมการออกแบบที่ไม่ลื่น
Slotted: สล็อตใช้ในการติดตั้งวงจรป้องกันการกระจัดตามแนวแกน
รูปทรงกระบอกธรรมดา: ความแม่นยำเหมาะกับหลุมสำหรับการวางตำแหน่งหรือการเชื่อมต่อ
ขนาดทั่วไป: M3, M4, M5, M6, M8, M10 (เส้นผ่านศูนย์กลาง X ความยาวเป็นทางเลือก)
ii. แอปพลิเคชันหลัก
พินที่ตั้ง: ใช้สำหรับการจัดตำแหน่งส่วนประกอบเชิงกล (เช่นแม่พิมพ์และกล่องเกียร์) รักษาความปลอดภัยให้เข้าที่ผ่านการรบกวน
ตัวอย่าง: กดพิน M6 ลงในรูฐานแล้วติดแผ่นปกเพื่อให้แน่ใจว่าศูนย์กลาง
การยึดเพลา: ใช้เป็นเพลาหมุนโดยมีวงจรในตอนท้ายเพื่อป้องกันการหลุดออกมา
การเชื่อมต่อโครงสร้าง: น็อตแทนที่สลักเกลียวเหมาะสำหรับแอปพลิเคชันที่ต้องใช้การถอดประกอบบ่อย
iii. ขั้นตอนการติดตั้ง
1. การติดตั้งขั้นพื้นฐาน (ไม่มี circlip)
เครื่องมือ: ไขควงฟิลลิปส์, ตะลุมพุกยาง
กระบวนการ:
. ทำความสะอาดหลุมเพื่อให้แน่ใจว่าปราศจากเสี้ยน
ข. จัดตำแหน่งรูและสกรูพินด้วยตนเองจนกว่าจะนั่งอย่างเต็มที่ในช่องเสียบ
ค. กระชับด้วยไขควง (แรงบิดอ้างอิง: M3 ≈ 0.5 N · M, M8 ≈ 10 N · M)
2. การติดตั้ง Circlip (การออกแบบป้องกันลื่น)
เครื่องมือ: คีม Circlip, Calipers
ขั้นตอนสำคัญ:
. วัดเส้นผ่านศูนย์กลางของสล็อตพินและจับคู่วงกลมที่สอดคล้องกัน (เช่นหมุด M5 กับ Circlip 5 มม.)
ข. ใส่พินลงในรูและใช้คีมวงกลมเพื่อแงะวงกลมเข้าไปในช่อง
ค. ตรวจสอบว่า circlip นั่งอย่างเต็มที่ในช่องเพื่อป้องกันการคลาย
3. การติดตั้งสัญญาณรบกวน
แอปพลิเคชัน: การวางตำแหน่งที่มีความแม่นยำสูง (เช่นที่นั่งแบริ่ง)
วิธี:
เครื่องจักรเส้นผ่านศูนย์กลางรูถึง 0.01-0.03 มม. เล็กกว่าพิน
ประกอบโดยใช้วิธีกดหรือการแช่แข็ง (หดพิน) เพื่อหลีกเลี่ยงการเสียรูปที่เกิดจากการกระแทก
iv. ข้อควรระวัง
คำแนะนำการเลือก: 316 สแตนเลสเป็นที่ต้องการสำหรับสภาพแวดล้อมที่ชื้น โหลดแบบไดนามิกต้องมีการตรวจสอบความแข็งแรงของแรงเฉือน
ข้อห้ามในการติดตั้ง: อย่าแฝดมากเกินไปเนื่องจากอาจทำให้การหยุดพักข้าม
การเปิดวงจรควรหลีกเลี่ยงเส้นทางการเคลื่อนไหวเพื่อป้องกันไม่ให้เกิดการขัดขวางโดยไม่ตั้งใจ
การบำรุงรักษา: ตรวจสอบความยืดหยุ่นของ Circlip และหล่อลื่นด้วย WD-40 หากเกิดสนิม
V. การแก้ปัญหาที่พบบ่อย
ปัญหาที่ 1: พินหลวม
วิธีแก้ปัญหา: ใช้กาวแบบไม่ใช้ออกซิเจนหรือเปลี่ยนพินด้วยขนาดที่ใหญ่กว่า (เช่น M4 ถึง M5)
ปัญหาที่ 2: Circlip Detached
วิธีแก้ปัญหา: ตรวจสอบรอยสำหรับการสึกหรอและแทนที่ด้วยวงกลมที่หนาขึ้น
VI. ตัวอย่างแอปพลิเคชัน
M3/M4: แผงวงจรวางตำแหน่งสำหรับเครื่องมือที่มีความแม่นยำ
M6/M8: บานพับเครื่องจักรการเกษตรและการติดตั้งลูกกลิ้งสายพานลำเลียง
M10: การเชื่อมต่อตัวยึดอุปกรณ์หนักพร้อมสปริงยึดสองครั้งสำหรับการป้องกันการสั่นสะเทือน
ผ่านการเลือกที่เหมาะสมและการติดตั้งที่เหมาะสม PIN ประเภทนี้ให้การเชื่อมต่อเชิงกลและการวางตำแหน่งที่เชื่อถือได้สูง
