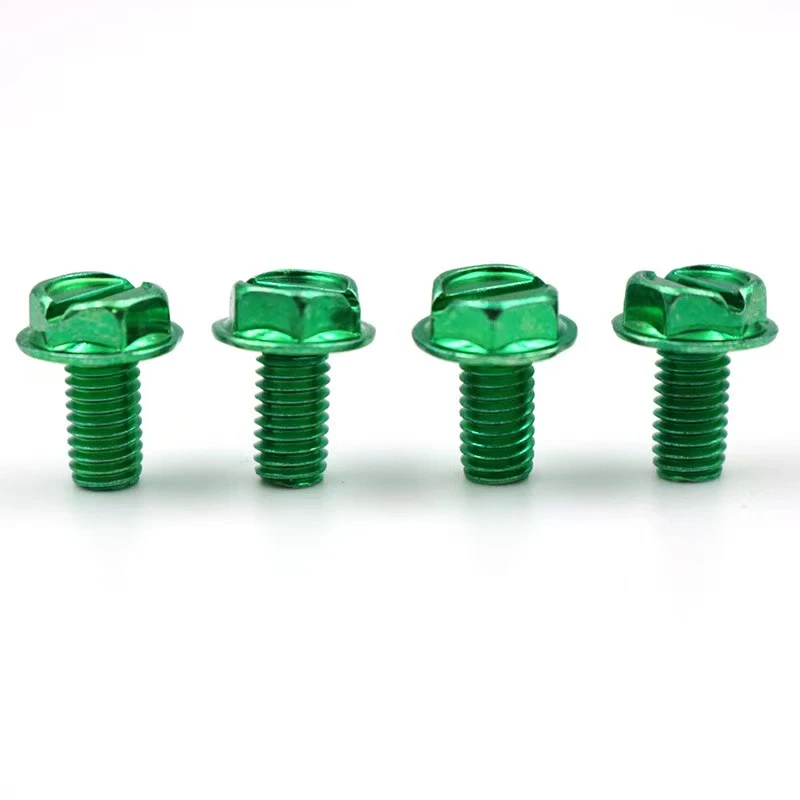

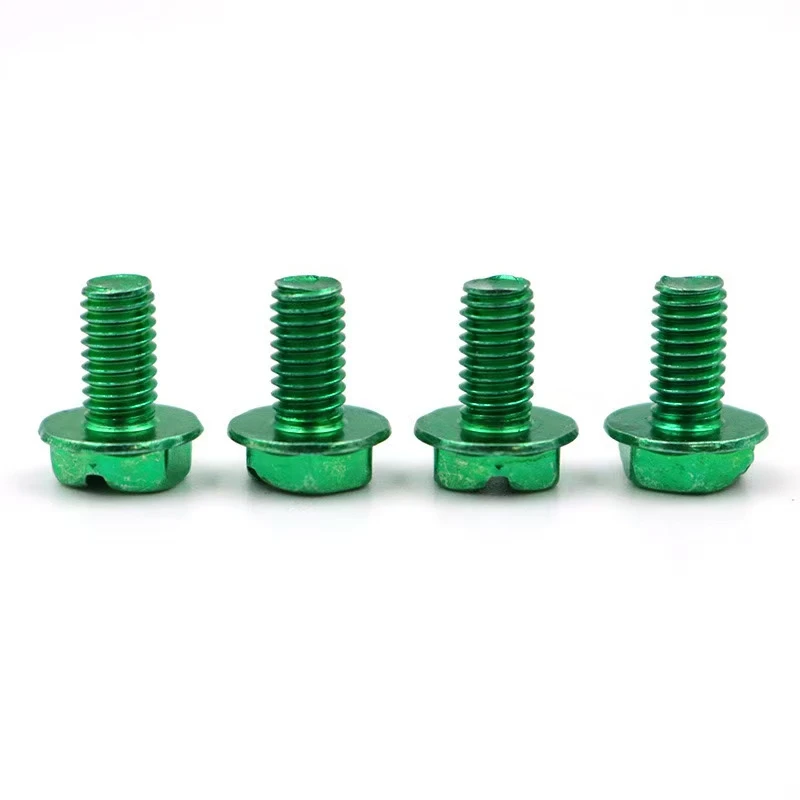

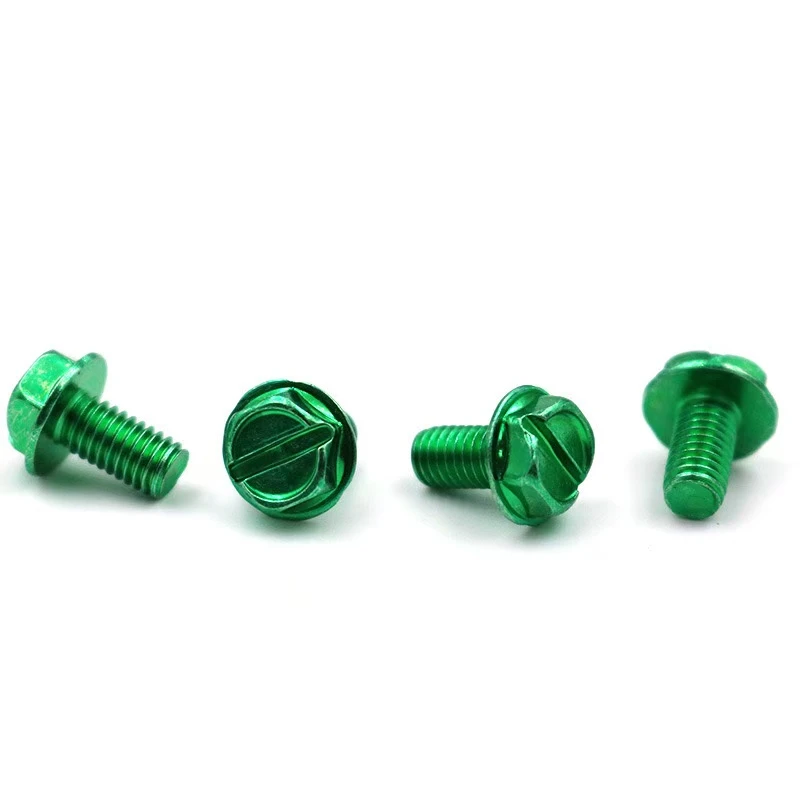

8-32 10-24 hexagon ภายนอก slotted กรีนกรีนกรีนกรดสกรู การต่อสายดินสกรูเป็นสกรูกราวด์ที่เฉพาะเจาะจงที่ใช้เป็นหลักสำหรับอุปกรณ์ไฟฟ้าหรือโครงสร้างโลหะ ต่อไปนี้เป็นการแนะนำการใช้งานซึ่งจัดโดยสถานการณ์แอปพลิเคชันรายละเอียดที่สมดุลและประเด็นสำคัญ
I. ข้อกำหนดสกรู
8-32: หมายเลข ANSI ขนาด 8 สกรู 32 เกลียวต่อนิ้ว
10-24: สกรูขนาด 10, 24 เธรดต่อนิ้ว
การเคลือบสังกะสีสีเขียว: สนิม - และการกัดกร่อน - ทนต่อสภาพแวดล้อมที่ชื้นหรือกลางแจ้ง
คุณสมบัติเชิงโครงสร้าง
หัวหกเหลี่ยมภายนอก: สามารถรัดเข็มขัดด้วยประแจหรือซ็อกเก็ตให้แรงบิดสูง
สล็อต Slotted: เข้ากันได้กับไขควงเหมาะสำหรับพื้นที่ - แอปพลิเคชันที่มีข้อ จำกัด
ii. แอปพลิเคชัน
สายดินไฟฟ้า: การเชื่อมต่ออุปกรณ์ที่อยู่อาศัยกับบัสบาร์/ตัวนำ
โครงสร้างพื้นฐานโลหะ: ระบบการป้องกันสายฟ้าสำหรับสะพาน, หอคอยและโครงสร้างอื่น ๆ
อุปกรณ์อิเล็กทรอนิกส์: การติดตั้งขั้วต่อกราวด์ PCB ต้องใช้เครื่องซักผ้าล็อค
iii. ขั้นตอนการติดตั้งและประเด็นสำคัญ
1. การเตรียม
การเลือกเครื่องมือ: ประแจหกเหลี่ยม (กระชับอย่างรวดเร็ว) หรือแบน - ไขควงใบมีด (ปรับได้ดี)
ประแจแรงบิด (ต้องใช้แรงบิดมาตรฐานในสถานการณ์ที่สำคัญเช่นประมาณ 5.6 N · m สำหรับสกรู 8-32)
การเตรียมพื้นผิว: ถอดน้ำมันและออกไซด์ออกจากพื้นผิวสัมผัสเพื่อให้แน่ใจว่าค่าการนำไฟฟ้า
2. ขั้นตอนการติดตั้ง
การขุดเจาะและการแตะ: 8 - 32: เจาะรูล่วงหน้าเส้นผ่านศูนย์กลางประมาณ 3.5 มม. (#29 สว่านบิต); 10-24: เส้นผ่านศูนย์กลางประมาณ 4.1 มม. (#25 บิตสว่าน) ใช้การแตะที่เหมาะสมเพื่อแตะรักษาตำแหน่งแนวตั้ง
การยึดสกรู: ใส่ขั้วต่อสายดินลงในหลุมให้แน่นหลายเธรดด้วยตนเองเพื่อหลีกเลี่ยงการข้าม - ในที่สุดให้กระชับด้วยเครื่องมือเพื่อให้แน่ใจว่าไม่มีช่องว่างระหว่างเทอร์มินัลและพื้นผิวสัมผัส
การรักษาความปลอดภัย: เพิ่มเครื่องซักผ้าสปริงหรือล็อคเธรด (สำหรับการสั่นสะเทือน - สภาพแวดล้อมที่มีแนวโน้ม)
3. ข้อควรระวัง
ความเสี่ยงที่เกินความเสี่ยง: การเคลือบสังกะสีสีเขียวอาจลอกออกเนื่องจากมากเกินไป
การตรวจสอบค่าการนำไฟฟ้า: ทดสอบความต้านทานพื้นดินหลังจากการติดตั้ง (แนะนำน้อยกว่าหรือเท่ากับ1Ω)
การตรวจสอบเป็นระยะ: ในสภาพแวดล้อมที่ชื้นตรวจสอบสนิมเป็นประจำทุกปี
iv. ปัญหาทั่วไป - การแก้ปัญหา
การรักษาด้วยด้ายที่ถอดออก: เปลี่ยนสกรูด้วยขนาดที่ใหญ่กว่า (เช่นถ้าสกรู 8-32 มีเกลียวที่ถอดออกให้ใช้สกรู 10-24) หรือใช้ปลอกแขนซ่อมเธรด
การกำจัดสนิม: สเปรย์ด้วยตัวแทนคลายและแช่เป็นเวลา 10 นาทีก่อนดำเนินการ
V. คำแนะนำการเลือก
8-32: อุปกรณ์ไฟแผ่นบาง ๆ (ความหนา 1-2 มม.)
10 - 24: ตู้หนักสภาพแวดล้อมการสั่นสะเทือนสูง (เช่นการต่อสายดินของเครื่องกำเนิดไฟฟ้า)
ขั้นตอนข้างต้นช่วยให้มั่นใจได้ว่าการติดตั้งสกรูที่มีการต่อสายดินปลอดภัยทำให้มั่นใจได้ว่าทั้งความปลอดภัยทางไฟฟ้าและความแข็งแรงเชิงกล คำแนะนำโดยละเอียดจะต้องมีการปรับตามเงื่อนไขการทำงานที่เฉพาะเจาะจง
ผ่านการออกแบบข้างต้นสกรูประเภทนี้จะสร้างความสมดุลระหว่างความปลอดภัยทางไฟฟ้าและความน่าเชื่อถือเชิงกลทำให้เป็นค่าใช้จ่าย - ส่วนประกอบที่มีประสิทธิภาพและเป็นมาตรฐานในระบบสายดิน
