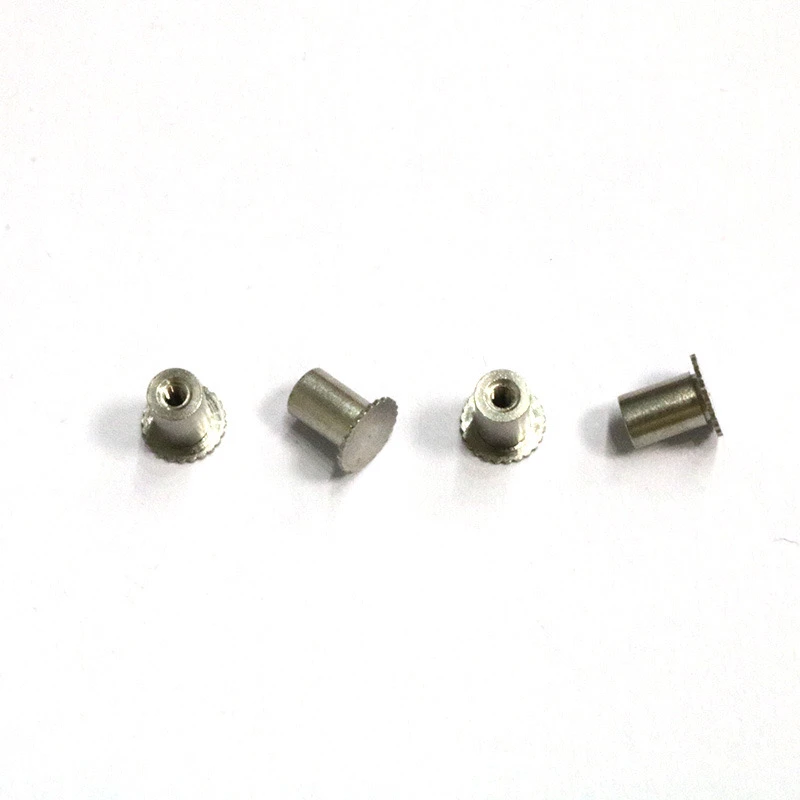

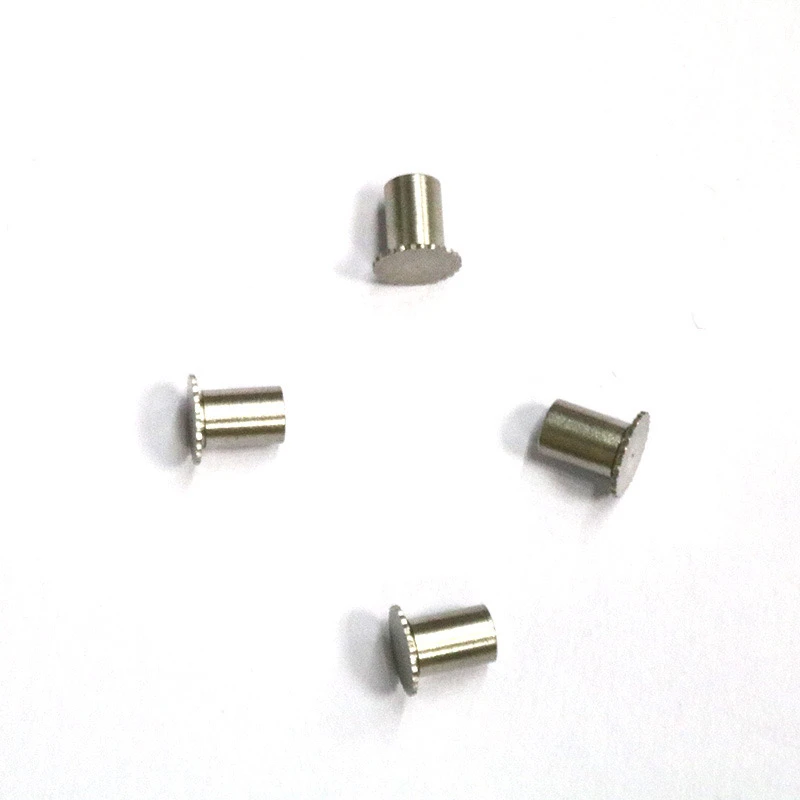

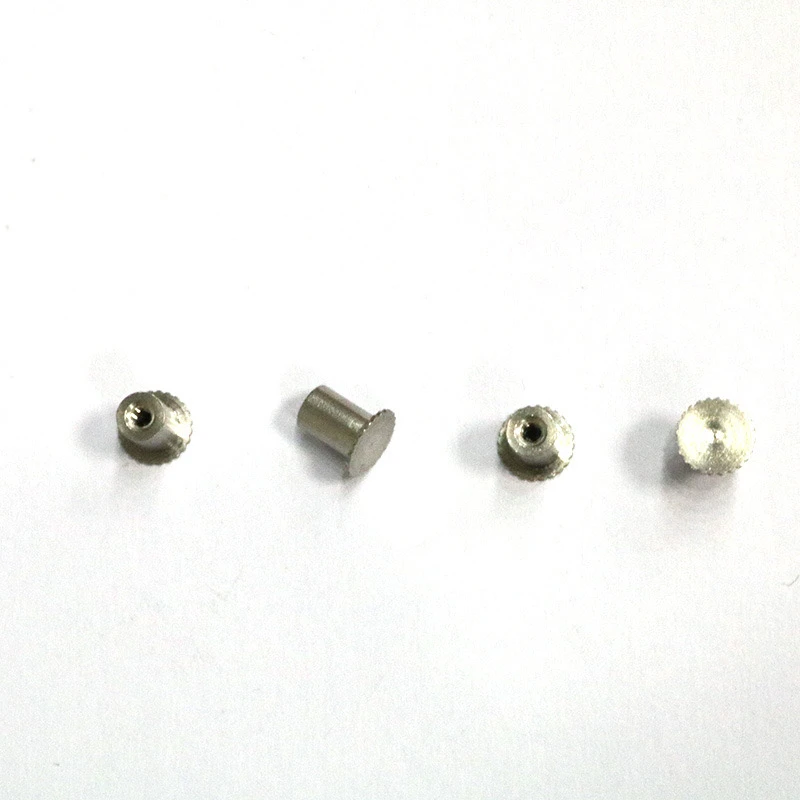

การออกแบบการทำงานหลักของคอลัมน์น็อตฟันของสแตนเลสสตีลสตีล 303 นั้นรวมกันอย่างใกล้ชิดกับคุณสมบัติของวัสดุและลักษณะโครงสร้างส่วนใหญ่ให้บริการฉากของชุดประกอบความแม่นยำสูงการคลายการต่อต้านการสั่นสะเทือนและข้อ จำกัด ด้านพื้นที่ที่ซับซ้อน .}
การวางตำแหน่งฟังก์ชันหลัก
โครงสร้างหลุมตาบอดการติดตั้งที่ซ่อนอยู่: การออกแบบปิดด้านบนหลีกเลี่ยงรูสกรูที่มองเห็นได้จากภายนอกช่วยปรับปรุงความสมบูรณ์ของลักษณะที่ปรากฏของผลิตภัณฑ์และเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคอุปกรณ์การแพทย์และสาขาอื่น ๆ ที่มีความต้องการสูง .}
การบุกรุกของร่างกายในต่างประเทศ: ปิดกั้นฝุ่นและของเหลวจากการเข้าสู่รูเกลียวป้องกันโครงสร้างการเชื่อมต่อภายในและมักจะใช้ในอุปกรณ์กลางแจ้ง .
การออกแบบฟันดอกไม้
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 n ที่จะถูกดึงออกมาซึ่ง จำกัด การปลดออกอย่างมากซึ่งสูงกว่าคอลัมน์น็อตก้านเปลือยธรรมดามาก .}
303 ลักษณะสแตนเลส
การตัดง่าย: เนื้อหากำมะถัน (0 . 15% นาที) ปรับปรุงประสิทธิภาพการหมุนและเหมาะสำหรับการประมวลผลเธรดภายในหลุมตาบอดมากกว่า 304 และ 316 สแตนเลส
ความต้านทานการกัดกร่อนปานกลาง: การรักษาด้วย passivation สามารถเข้าถึงการป้องกันสเปรย์เกลือ 120 ชั่วโมงซึ่งสามารถตอบสนองความต้องการของสภาพแวดล้อมอุตสาหกรรมทั่วไป .}
สถานการณ์แอปพลิเคชันหลัก
สถานการณ์ค่าการทำงาน
ในการแก้ไขบอร์ด PCB การออกแบบฟันดอกไม้สามารถป้องกันการกำจัดการสั่นสะเทือนของแผงวงจรและรูตาบอดป้องกันการประสานจากการเจาะเข้าไปในรูเกลียว (ทั่วไปในสถานีฐานโทรคมนาคมและตัวควบคุมอุตสาหกรรม) .}}
โครงสร้างแผ่นบางได้รับการปรับปรุงและถูกกดบน 0 . 8 ~ 2 มม. แผ่นโลหะซึ่งสามารถให้เกลียวที่มีความแข็งแรงสูงมากกว่าหรือเท่ากับ M3 เพื่อหลีกเลี่ยงการเสียรูปในระหว่างการเชื่อมแชสซี (ใช้กับแชสซีและแผงเครื่องมือ)
การออกแบบการปล่อยอย่างรวดเร็วแบบแยกส่วนคอลัมน์น็อตฝังตัวตระหนักถึงการถอดชิ้นส่วนแบบไม่ทำลายและการประกอบส่วนประกอบ (ใช้ในตัวเรือนอุปกรณ์ทางการแพทย์และช่องใส่แบตเตอรี่โดรน) .
การประกอบในพื้นที่ขนาดเล็กโครงสร้างหลุมตาบอดช่วยประหยัดพื้นที่ด้านบนและเหมาะสำหรับการขันน็อตในโพรง (ใช้ในอุปกรณ์ออพติคอลเซ็นเซอร์ไมโคร) .
ข้อห้ามออกแบบ
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800N ขอแนะนำให้ใช้การรวมกันของสลักเกลียวผ่านรู + เครื่องซักผ้าป้องกันการเปิดใช้<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
จุดประกอบ:
ต้องใช้แรงในแนวดิ่งในระหว่างการกดและการกดปุ่มเอียงจะทำให้เกิดความล้มเหลวด้านเดียวของฟันดอกไม้ .}
รูรับแสงของสารตั้งต้นถูกควบคุมตามความอดทนของ H7 และการรบกวนนั้นเหมาะสมที่สุดที่จะควบคุมที่ 0 . 05 ~ 0.08 มม.
คำแนะนำการออกแบบประสิทธิภาพ
ข้อกำหนดนำไฟฟ้า: การชุบเงินพื้นผิว (การรักษาช่องเปิดรูตาบอด) สำหรับวงจรสายดิน (อิมพีแดนซ์<0.1Ω).
Anti-Loosening ที่รุนแรง: เพิ่มร่องวงแหวนไมโครรีดขนาดเล็กที่รากของฟันดอกไม้เพื่อเพิ่มความต้านทานการดึงออก 30%.}
น้ำหนักเบา: ด้านล่างของหลุมตาบอดนั้นบางถึง 0.3 มม. เหมาะสำหรับข้อมูลจำเพาะขนาดเล็กต่ำกว่า m 2.
สาระสำคัญของส่วนประกอบนี้คือการเสริมแรงด้ายที่ทนต่อการสั่นสะเทือนในสถานการณ์ที่กำหนดไว้ในอวกาศ . ผ่านการออกแบบสามในหนึ่งของฟันของดอกไม้ที่ทำให้เกิดสเตนสตีลในการติดตั้งสกรู ประสิทธิภาพ .
