สเปเซอร์เหล็ก SMT

สเปเซอร์เหล็ก SMT

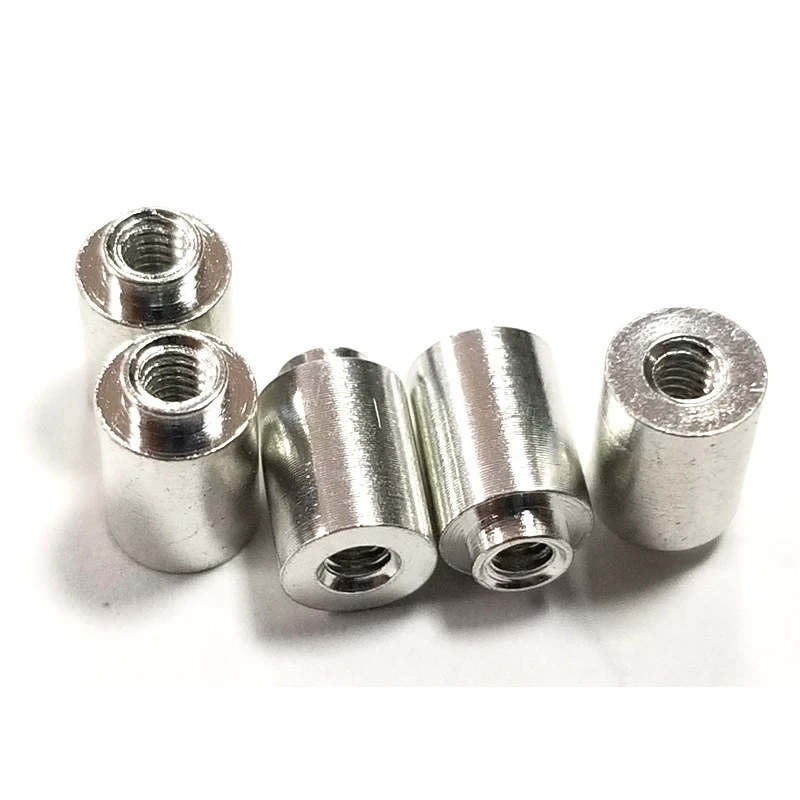

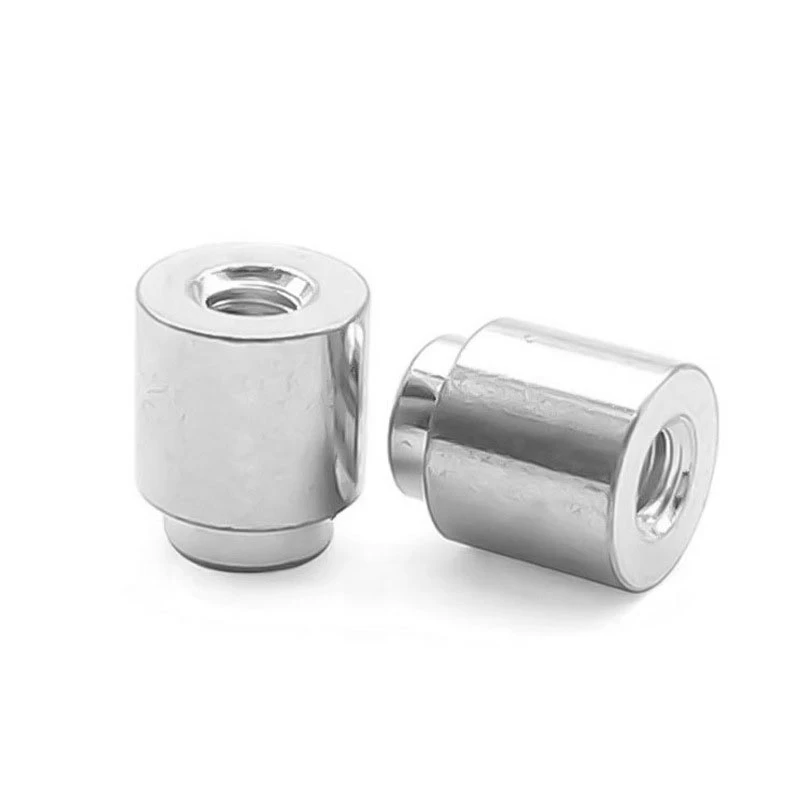

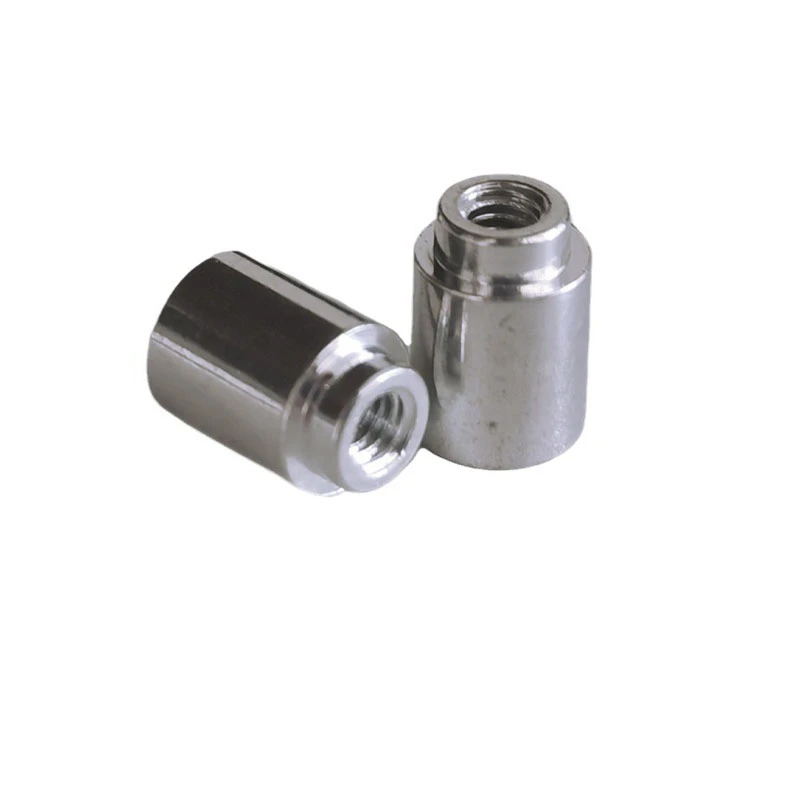

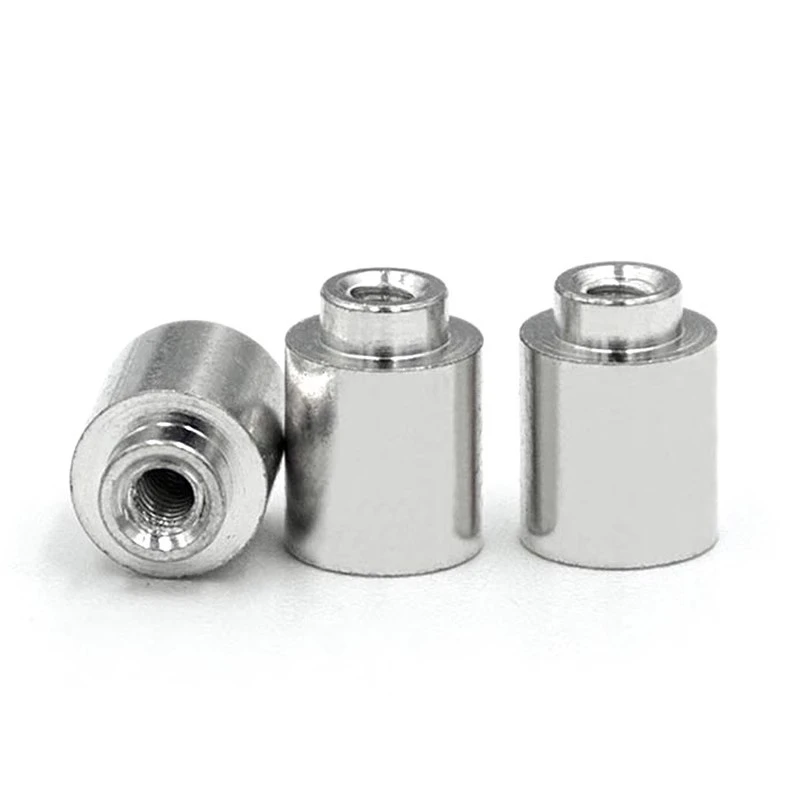

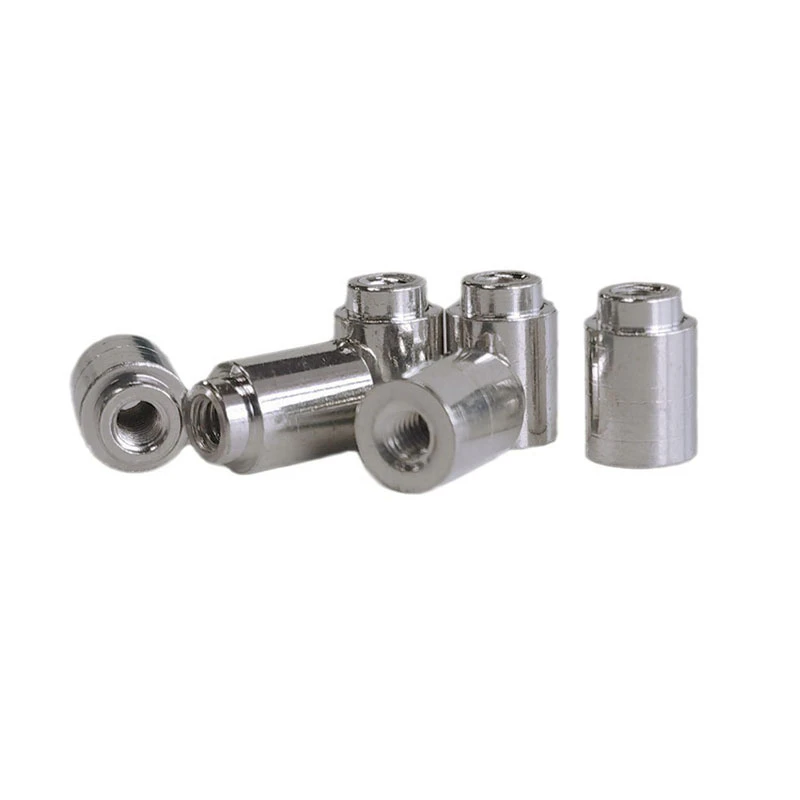

ตัวเว้นระยะเหล็ก SMT เป็นตัวยึดขนาดกะทัดรัดที่ออกแบบมาโดยเฉพาะสำหรับการประกอบ PCB (Printed Circuit Board) เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ที่มีความหนาแน่นสูง- โครงสร้างน้ำหนักเบาและการครอบครองพื้นที่น้อยที่สุด ตอบสนองข้อกำหนดการประกอบที่เข้มงวดของผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีความแม่นยำ ทำให้เป็นส่วนประกอบฮาร์ดแวร์ขนาดเล็กหลักในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์ควบคุมทางอุตสาหกรรม และผลิตภัณฑ์การสื่อสารต่างๆ



สเปเซอร์ทำจากสแตนเลสและชุบดีบุก-เพื่อให้มั่นใจถึงการนำไฟฟ้า การบัดกรี และความต้านทานการกัดกร่อนที่ดีเยี่ยม โครงสร้างการยึดติดบนพื้นผิว (SMT) ช่วยให้สามารถบัดกรีแบบรีโฟลว์โดยตรงบนพื้นผิว PCB ได้ โดยมีข้อดี เช่น ติดตั้งง่าย ระบบอัตโนมัติสูง และการลดต้นทุน

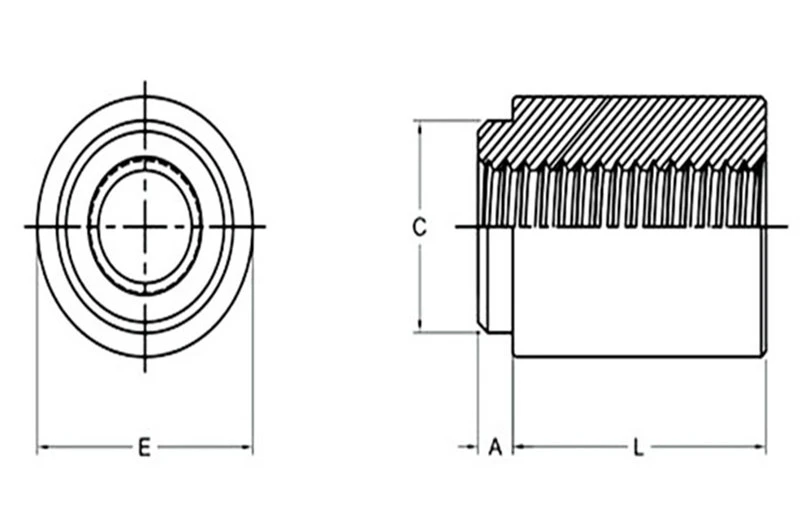

ขนาดเกลียว	ขนาดรูทะลุ +0.004 -0.003	พิมพ์		เธรดหรือโค้ด Tru Hole	ความยาว "L" ±0.13 (รหัสความยาวเป็นมิลลิเมตร)					ความหนาของแผ่นขั้นต่ำ	แม็กซ์	ซี แม็กซ์	E		เอชนาม	ขนาดรูในแผ่นงาน +0.003 -0.000	นาที. อ. รูถึง C/L หรือ Edge
		วัสดุยึด											อ้างอิง	±.005
		เหล็ก	ทองเหลือง
M2x0.4	-	เอสเอ็มทีเอสโอ	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	เอสเอ็มทีเอสโอ	เอสเอ็มทีซอบ	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











เกี่ยวกับ Zeyao

Zeyao มีประสบการณ์ 19 ปีในด้านการวิจัยและพัฒนาและการผลิตสปริง โดยมุ่งเน้นที่การผลิตสกรู ฮาร์ดแวร์ที่มีความแม่นยำ แหวนรองเหล็ก SMT และชิ้นส่วนกลึง โรงงานของเรามีเครื่องจักรการผลิตขั้นสูงกว่า 160 เครื่อง มีระบบการทดสอบอัตโนมัติทั้งการขึ้นรูปแบบเย็น การกลึง การต๊าป การโลดโผน และระบบการทดสอบอัตโนมัติ โดยมีผลผลิตต่อเดือนเกินสิบล้านชิ้น ตอบสนองความต้องการของคำสั่งซื้อจำนวนมาก-ได้อย่างง่ายดาย



เราสนับสนุนบริการปรับแต่ง OEM/ODM และสามารถจัดเตรียม-การปรับแต่งที่ไม่ได้มาตรฐานตามแบบร่าง ข้อมูลจำเพาะ หรือตัวอย่างของลูกค้า โดยนำเสนอ-โซลูชันกระบวนการเต็มรูปแบบตั้งแต่การพัฒนาแม่พิมพ์ การสร้างต้นแบบ ชุดขนาดเล็ก ไปจนถึงการผลิตจำนวนมาก



การปรับแต่ง OEM/ODM

เรารองรับข้อกำหนดและโครงสร้างที่ปรับแต่งได้หลากหลาย รวมถึง:



ความสูงที่ปรับแต่งได้ เส้นผ่านศูนย์กลางภายนอก และเส้นผ่านศูนย์กลางภายใน

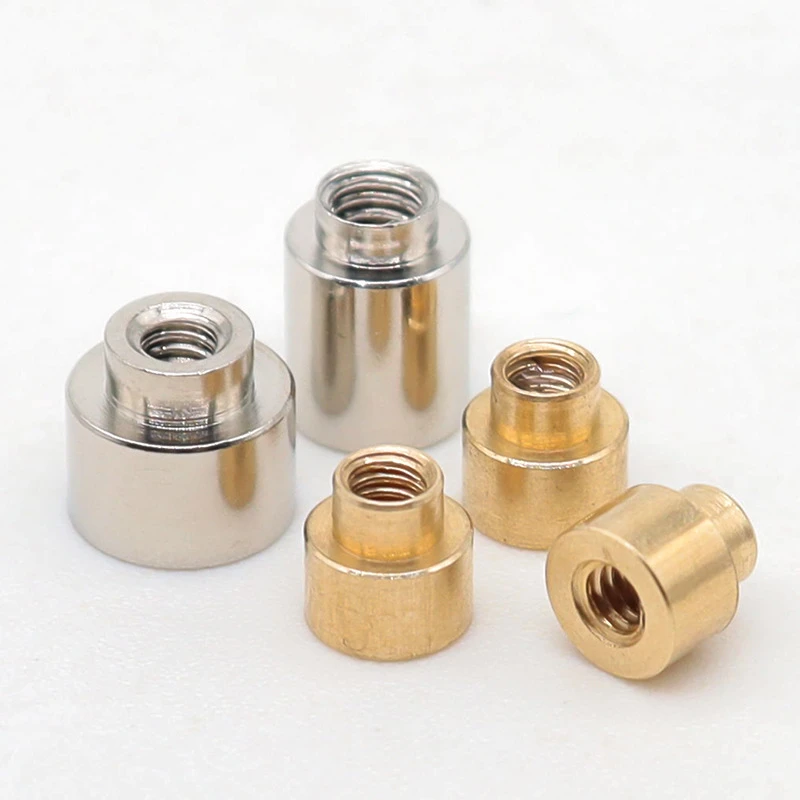

วัสดุที่สามารถเลือกได้ (ทองเหลือง สแตนเลส อลูมิเนียมอัลลอยด์)



การรักษาพื้นผิวที่ปรับแต่งได้ (การชุบดีบุก, การชุบนิกเกิล, การชุบสีดำ, การชุบทอง)



ความต้านทานแรงดึงและความต้านทานการกัดกร่อนที่ปรับแต่งได้



โลโก้ บรรจุภัณฑ์ และข้อกำหนดเฉพาะของเทปและม้วนที่ปรับแต่งได้



รองรับการทดสอบตัวอย่างและการผลิตทดลองขนาดเล็ก-



รองรับการประมวลผล OEM ตามแบบและการปรับแต่งแม่พิมพ์



ต้องการตัวเว้นระยะเหล็ก SMT ที่สามารถบัดกรีได้-คุณภาพสูงและไหลซ้ำได้-ซึ่งเหมาะสำหรับการผลิตแบบอัตโนมัติหรือไม่ ติดต่อเราตอนนี้!

ติดต่อได้เลย



คำถามที่พบบ่อย

ถาม: คุณสามารถปรับแต่ง SMT Steel Spacers ได้หรือไม่

ตอบ: ใช่ เรารองรับการปรับแต่ง OEM/ODM

ถาม: ปริมาณการสั่งซื้อขั้นต่ำคือเท่าไร?

ตอบ: เรายอมรับการซื้อชุดเล็ก สามารถหารือเกี่ยวกับปริมาณเฉพาะกับเราได้

ถาม: มีส่วนลดสำหรับการซื้อจำนวนมากหรือไม่?

ตอบ: การกำหนดราคาแบบแบ่งระดับมีไว้สำหรับการซื้อจำนวนมาก

ถาม: คุณมีตัวอย่างหรือไม่?

ตอบ: เราสามารถจัดทำตัวอย่างได้ตามความต้องการของคุณ คุณจะต้องจ่ายค่าธรรมเนียมตัวอย่าง

ถาม: คุณจะเก็บภาพวาดการออกแบบของฉันไว้เป็นความลับหรือไม่

ตอบ: ได้ เราจะลงนามในข้อตกลงการรักษาความลับ
