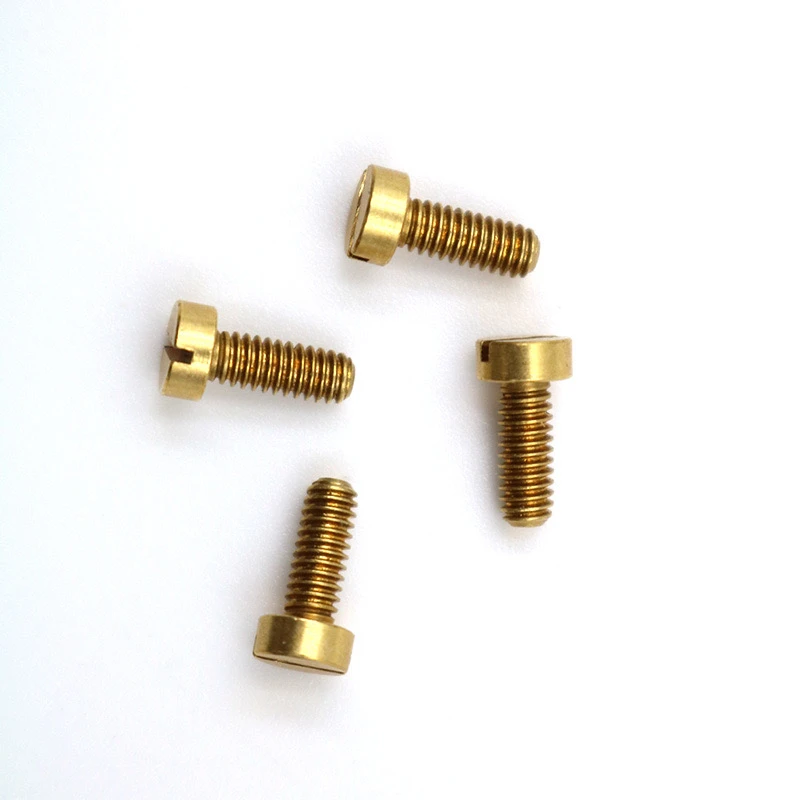

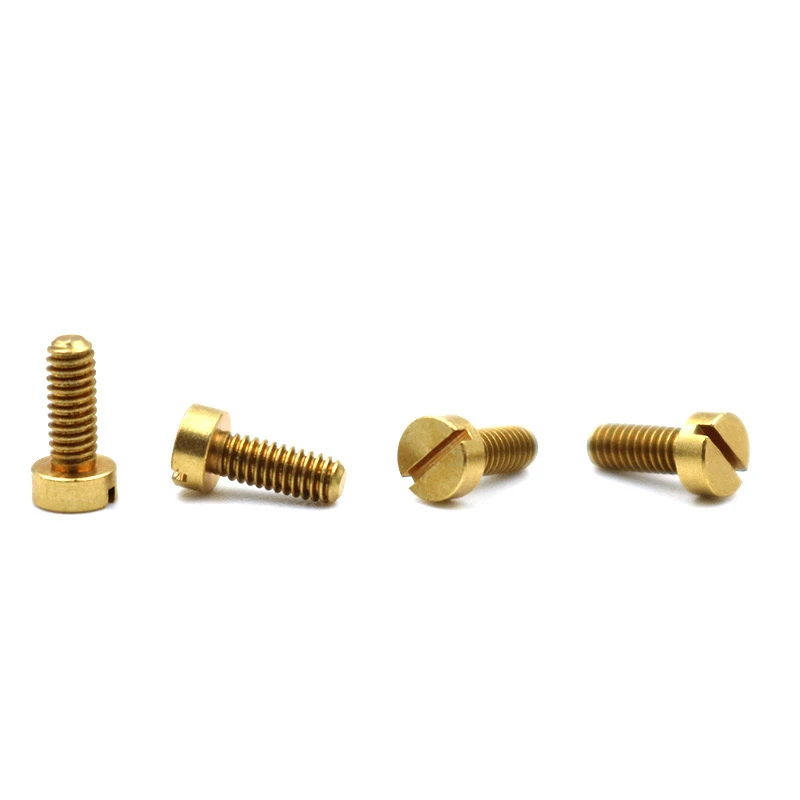

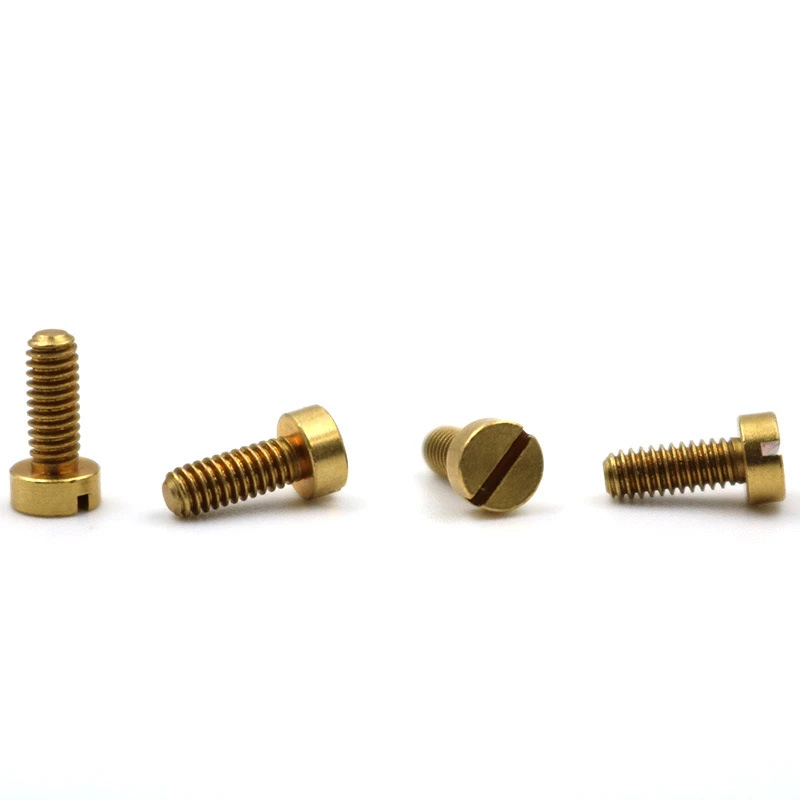

รูปทรงกระบอกทองเหลืองสกรูหัว slottedเป็นตัวยึดไมโครที่มีความแม่นยำซึ่งใช้กันทั่วไปสำหรับการแก้ไขผลิตภัณฑ์อิเล็กทรอนิกส์เครื่องมือที่มีความแม่นยำแว่นตานาฬิกาหรือเครื่องจักรขนาดเล็ก การออกแบบการทำงานหลักของมันหมุนรอบลักษณะของวัสดุคุณสมบัติเชิงกลและการปรับฉาก
1. การวางตำแหน่งฟังก์ชั่นหลัก
การตรึงความแม่นยำขนาดเล็ก
สถานการณ์ที่ใช้งานได้: ผลิตภัณฑ์อิเล็กทรอนิกส์, เครื่องมือที่แม่นยำ, เครื่องจักรขนาดเล็กและสถานการณ์ที่ไวต่ออวกาศอื่น ๆ
ขนาดครอบคลุม: เส้นผ่านศูนย์กลาง M1 ถึง M3 ความยาวมักจะเป็น 2-10 มม. ซึ่งสามารถตอบสนองความต้องการการประกอบของโครงสร้างขนาดเล็ก
ค่าการนำไฟฟ้าที่เชื่อถือได้และความต้านทานการกัดกร่อน
วัสดุทองเหลือง H59 และ H62 ให้ค่าการนำไฟฟ้าปานกลางและเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการต่อสายดินหรือส่งสัญญาณ ความต้านทานออกซิเดชันตามธรรมชาติฉันดีกว่าเหล็กกล้าคาร์บอนเหมาะสำหรับสภาพแวดล้อมที่ชื้นและพื้นผิวสามารถชุบนิกเกิลหรือชุบดีบุกเพื่อการป้องกันที่เพิ่มขึ้น
การประกอบคู่มือที่มีประสิทธิภาพ
การออกแบบ slotted เข้ากันได้กับไขควงแบบ slotted มาตรฐานทำให้กระบวนการทำงานง่ายขึ้นและหลีกเลี่ยงความเสี่ยงของความเสียหายต่อชิ้นส่วนขนาดเล็กโดยเครื่องมือไฟฟ้า การออกแบบหัวทรงกระบอกให้ความดันสัมผัสปานกลางเพื่อหลีกเลี่ยงการเสียรูปของชิ้นส่วนพลาสติกหรือโลหะบาง ๆ
2. พารามิเตอร์ประสิทธิภาพหลัก
แรงดึง: H62 ทองเหลืองอยู่ที่ประมาณ 400MPa ซึ่งสูงกว่าสกรูพลาสติกและต่ำกว่าสกรูสแตนเลส
แบริ่งแรงบิด: M1: 0.05N · m; M3: 0.3N · m เหมาะสำหรับการปรับด้วยตนเองความถี่ต่ำ
ช่วงอุณหภูมิการทำงาน: -30 องศา ~ 120 องศา (สามารถขยายได้ถึง 200 องศา) หลีกเลี่ยงอุณหภูมิสูงและสถานการณ์โหลดสูง
3. การออกแบบการปรับตัวตามสถานการณ์
สนามอิเล็กทรอนิกส์: ลักษณะที่ไม่ใช่แม่เหล็กหลีกเลี่ยงการรบกวนด้วยเซ็นเซอร์ที่มีความแม่นยำและทองเหลืองมีความเข้ากันได้ดีกับแผ่นรอง PCB
การบำรุงรักษาเป็นมิตร: โครงสร้างสล็อตนั้นทำความสะอาดได้ง่ายและยังสามารถลบออกได้โดยการกระแทกหลังจากเกิดสนิม
การประสานงานลักษณะที่ปรากฏ: ทองเหลืองขัดเงาเหมาะสำหรับอุปกรณ์ย้อนยุคหรือการตรึงตกแต่งเช่นโคมไฟและอุปกรณ์เสริมเครื่องดนตรี
4. คำอธิบายข้อ จำกัด
ขีด จำกัด ความแข็งแรง: ไม่เหมาะสำหรับสถานการณ์ที่มีการสั่นสะเทือนที่แข็งแกร่งหรือการถอดชิ้นส่วนความถี่สูง
Slot Defect: สล็อตนั้นง่ายต่อการลื่น
5. คำแนะนำการเลือก
ควรเลือกเวอร์ชันนิกเกิลชุบเพื่อเพิ่มความต้านทานการสึกหรอ สำหรับข้อมูลจำเพาะด้านล่าง M1.4 ขอแนะนำให้ใช้กาวเธรดเพื่อป้องกันการคลาย ในโครงสร้างที่ไวต่อต้นทุนและไม่สำคัญคุณสามารถเลือกรุ่นพื้นฐานที่ไม่ได้กำหนด
ค่าหลักของสกรูประเภทนี้คือการปรับสมดุลขนาดเล็กความต้องการการนำไฟฟ้าและต้นทุนต่ำ มันเป็นตัวแทนแอปพลิเคชันทั่วไปของวัสดุทองเหลืองในเครื่องจักรที่มีความแม่นยำ
