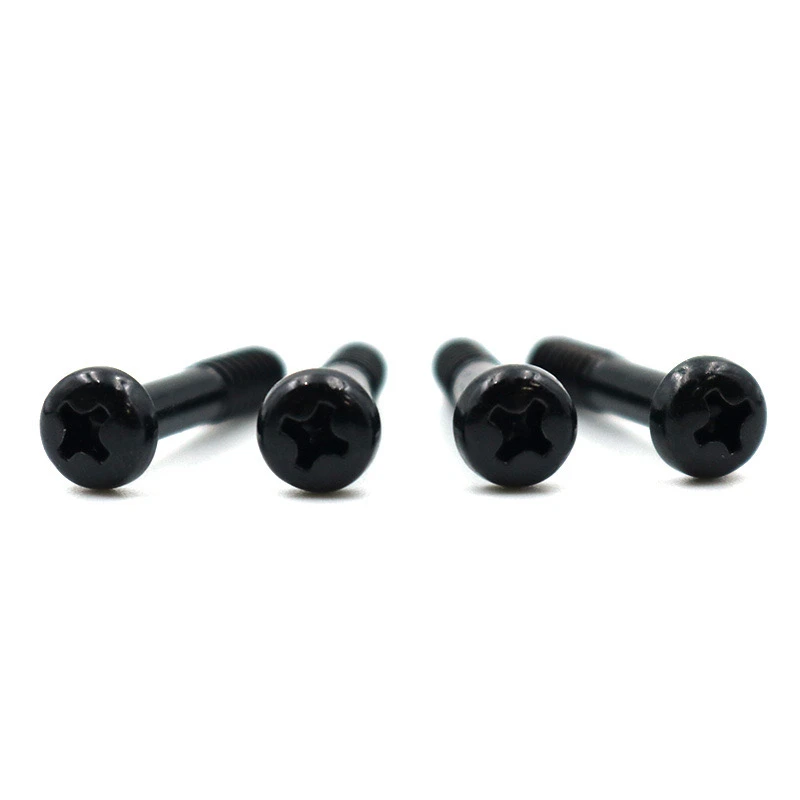

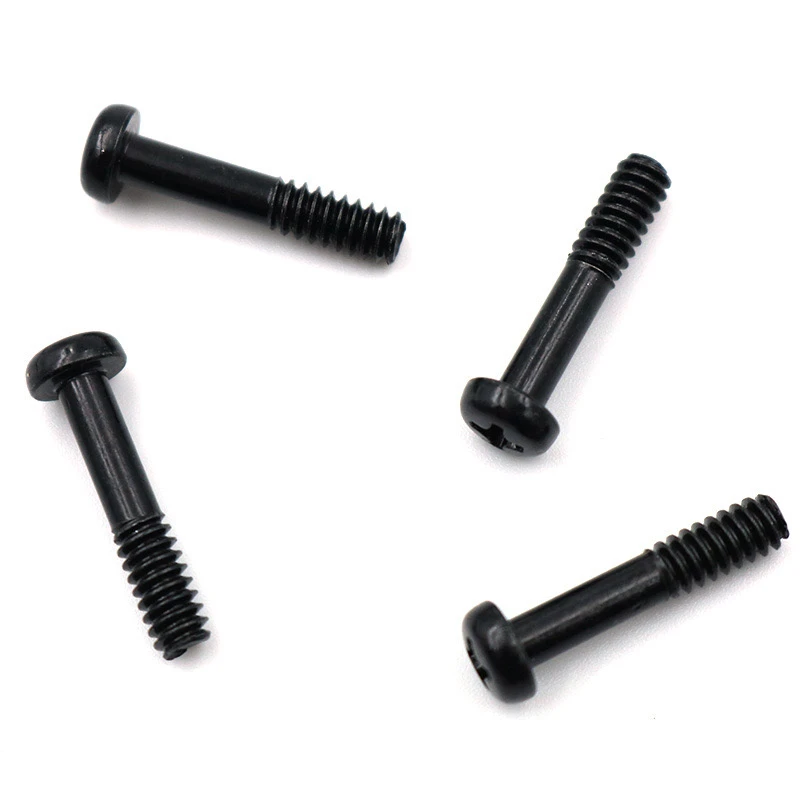

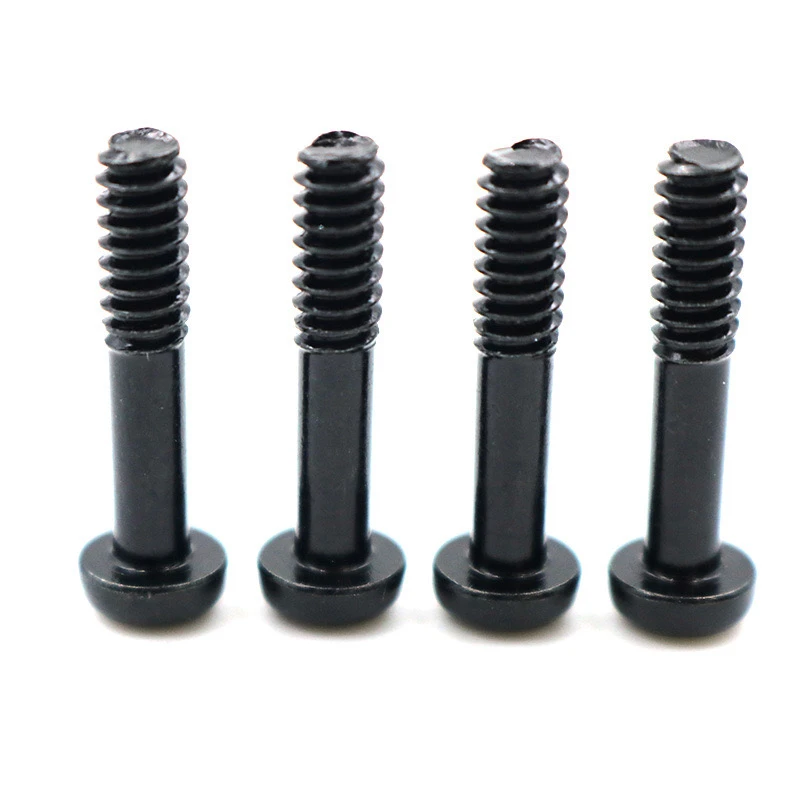

10.9 คาร์บอนเกรดสกรูสกรูสกรูสกรู(มาตรฐาน GB818, หัวกลมมดม้วนแบบก้านครึ่งเธรดก้านก้าน) เป็นตัวยึดความแม่นยำที่มีความแข็งแรงสูง ต่อไปนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับข้อกำหนดการปรับแต่ง เนื้อหาจะถูกจัดเรียงตามตรรกะทางเทคนิคและพารามิเตอร์สำคัญจะถูกเน้น
ค่าหลักของสกรูนี้อยู่ในความสมดุลของความแข็งแรงสูงการต่อต้านการฟื้นฟูและการปรับตัวที่แม่นยำ เหมาะสำหรับสาขาอุตสาหกรรมที่ต้องการทั้งความน่าเชื่อถือและความแม่นยำในการติดตั้ง
1. มาตรฐานและข้อกำหนดพื้นฐาน
มาตรฐานการใช้งาน: GB818 จำเป็นต้องชี้แจงว่าเป็นเธรดเต็มหรือเธรดครึ่ง
ระดับประสิทธิภาพ: 10.9 เกรด (วัสดุเหล็กคาร์บอน, ความต้านทานแรงดึงมากกว่าหรือเท่ากับ 1040mpa, ความแข็งแรงของผลผลิตมากกว่าหรือเท่ากับ 940mpa)
การรักษาพื้นผิว: การชุบสีดำ (การเคลือบสังกะสีสีดำ/การเกิดออกซิเดชันสีดำ, ข้อกำหนดการทดสอบสเปรย์เกลือต้องระบุเช่นสเปรย์เกลือที่เป็นกลาง 72H)
2. ข้อกำหนดการปรับแต่งพารามิเตอร์โครงสร้าง
ประเภทหัว: หัวแพนพร้อมสล็อตข้ามโดยใช้ประเภทสล็อตมาตรฐาน ISO 7045
การออกแบบต่อต้านการผ่อนคลาย: เครื่องซักผ้าไนลอนติดตั้งไว้ล่วงหน้าหรือปะเก็นล็อคโลหะ ต้องระบุวัสดุ
การออกแบบก้าน: ก้านบางครึ่งเธรด เส้นผ่านศูนย์กลางของก้านเปลือยน้อยกว่าหรือเท่ากับเส้นผ่านศูนย์กลางเล็กน้อยด้ายความยาวด้ายมากกว่าหรือเท่ากับ 1.5D
ข้อกำหนดเธรด: เธรดเมตริก (เช่น M3-M8) ต้องทำเครื่องหมายเธรดที่ดีด้วยระดับเสียง
ความยาวทั้งหมด: 10-50 มม. (เพิ่มขึ้น 1 มม. จำเป็นต้องให้ตารางขนาดเฉพาะ)
iii. ข้อกำหนดด้านวัสดุและกระบวนการ
วัสดุ: SCM435 หรือเท่ากับ 10.9 เหล็กอัลลอยด์เกรด
ความแข็ง: HRC 32-39
การรักษาต่อต้านการฟื้นฟู:
PRE -SET PA66 Nylon Ring (ทนต่ออุณหภูมิ -40 องศา ~ +120 องศา)
ปะเก็นล็อคโลหะคู่ (304 สแตนเลส)
รายละเอียดการรักษาพื้นผิว
ความหนาของการเคลือบ: ชั้นสังกะสีสีดำมากกว่าหรือเท่ากับ8μm
ข้อกำหนดเพิ่มเติมเพิ่มเติม: น้ำมันต่อต้านความเสี่ยง
iv. จุดควบคุมคุณภาพที่สำคัญ
การทดสอบแรงบิด: แรงบิดประกอบมากกว่าหรือเท่ากับค่ามาตรฐาน
ประสิทธิภาพการต่อต้านการฟื้นฟู: การทดสอบการสั่นสะเทือนตามมาตรฐาน GB/T 10431, 2000 รอบโดยไม่ต้องผ่านการคลาย
ลักษณะที่ปรากฏ: การเคลือบอย่างสม่ำเสมอโดยไม่มีก้นที่สัมผัสข้ามร่องข้ามโดยไม่มีเสี้ยน
V. บรรจุภัณฑ์และการติดฉลาก
วิธีการบรรจุ: ถาดพุพองพีวีซีในกล่องด้านใน (100pcs ต่อถาด), 5000pcs/กล่องในกล่องด้านนอก (ปรับได้)
เนื้อหาการติดฉลาก: การทำเครื่องหมายเลเซอร์ (รวมถึง 10.9 เกรด, หมายเลขแบทช์, รหัสผู้ผลิต)
VI. ข้อกำหนดบริการเพิ่มเติม
ข้อกำหนดการรับรอง: หากจำเป็นต้องมีคำชี้แจงการปฏิบัติตาม ROHS/REACH
วงจรการจัดส่ง: 15 วันสำหรับการพัฒนาแม่พิมพ์ (หลังจากการยืนยันตัวอย่างแรก), 30 วันสำหรับการผลิตจำนวนมาก
วิธีการยอมรับ: การตรวจสอบการสุ่มตัวอย่างตาม GB/T 90.1-2015
ขอแนะนำให้จัดทำภาพวาดหรือตัวอย่างเพื่อยืนยันขนาดที่สำคัญเช่นค่าเส้นผ่านศูนย์กลางหัว K และความลึกข้ามร่องเพื่อหลีกเลี่ยงความคลุมเครือ
