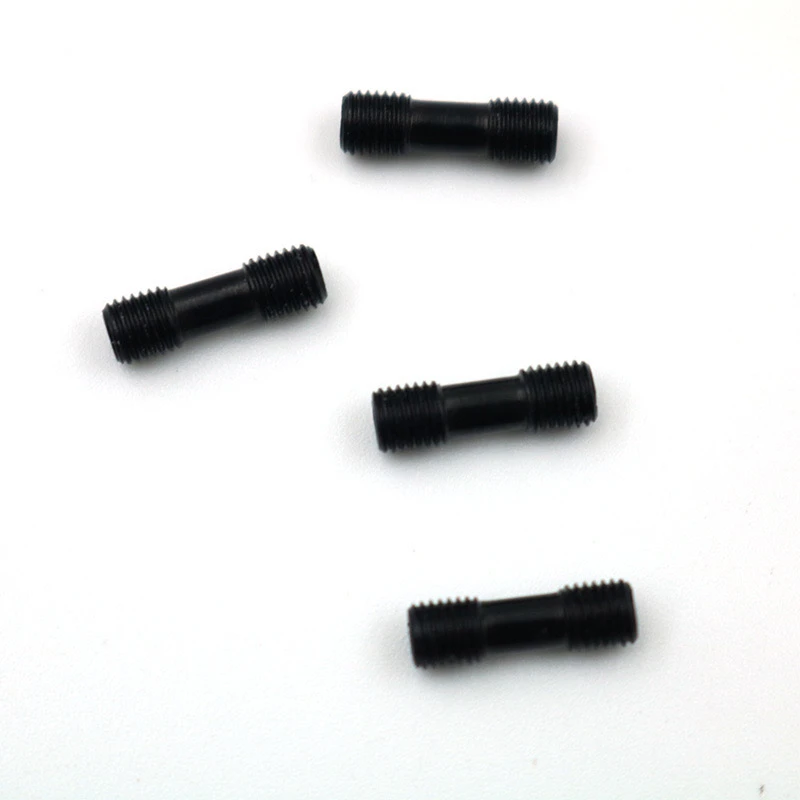

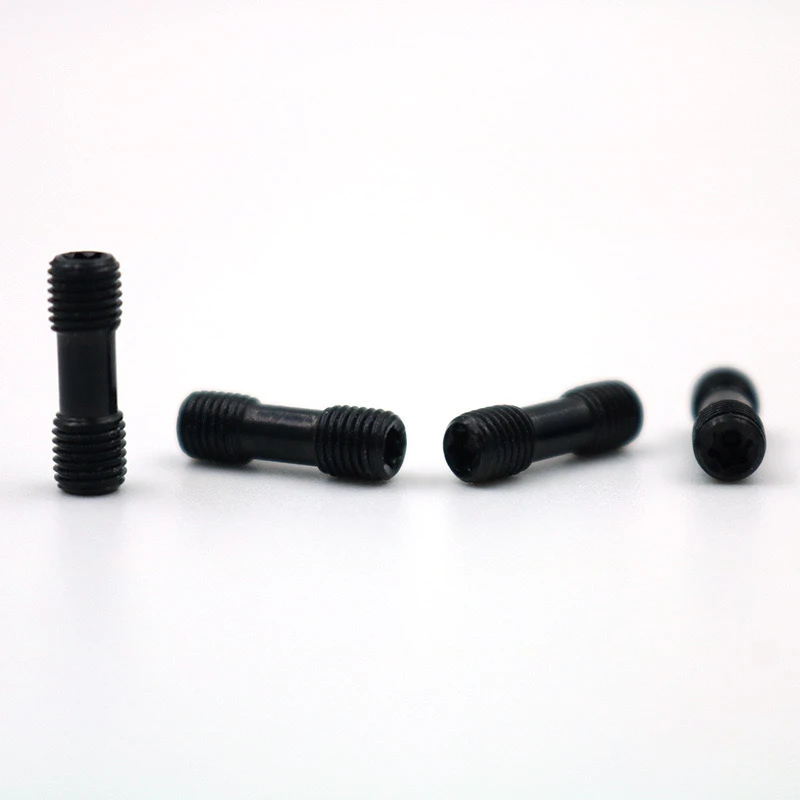

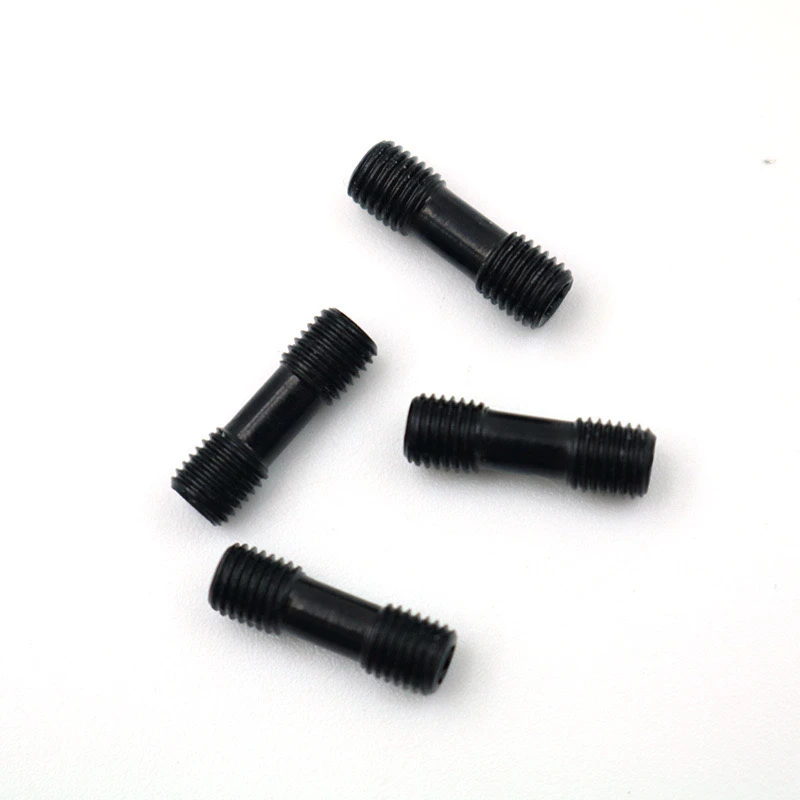

ไม่ได้มาตรฐานสกรูสองหัว(M5/M6/M8) ในอุปกรณ์การเปลี่ยนเครื่องมือการหมุนเครื่องมือ CNC ขนาด 12.9 ระดับเป็นตัวยึดความแข็งแรงสูงที่ใช้ในการแก้ไขแผ่นเครื่องมือหรือใบมีด ต่อไปนี้เป็นเรื่องที่เกี่ยวข้องกับการปรับแต่ง
1. พารามิเตอร์พื้นฐาน
วัสดุ: โลหะผสมเหล็ก 42CRMO หรือ SCM440, ความร้อนในการรักษาความร้อน HRC38-42, พื้นผิวไนไตรด์หรือการชุบนิกเกิล (ป้องกันสนิม + ทนต่อการสึกหรอ)
เกรดความแข็งแรง: เกรด 12.9
ข้อกำหนดเธรด: ด้ายลดสองหัว; ต้องระบุทิศทางของการหมุน ค่าเริ่มต้นเป็นมือขวา
ความยาวทั้งหมด: ปรับแต่งตามโครงสร้างแถบเครื่องมือ
2. รายละเอียดโครงสร้าง
การออกแบบหัว: ปลายด้านหนึ่งด้วยรูปหกเหลี่ยมภายในหรือหกเหลี่ยมภายนอกปลายอีกด้านที่ไม่มีหัวคู่มือหัวหรือทรงกระบอก
การรักษาทรานซิชัน: เธรดราก r มุมมากกว่าหรือเท่ากับ 0.2 มม. (ลดความเข้มข้นของความเครียด)
ขนาดที่สำคัญ: ความยาวด้ายที่มีประสิทธิภาพเส้นผ่านศูนย์กลางแท่งขัดเงา
3. ข้อกำหนดของกระบวนการ
ความแม่นยำของเธรด: เกรด 6G (GB/T 197-2018), การตรวจสอบมาตรวัดเธรดที่ผ่านการรับรอง
ศูนย์กลาง: แกนเกลียวสองชั้นโคแอกซิสน้อยกว่าหรือเท่ากับ 0.05 มม. ตรวจสอบให้แน่ใจว่าการประกอบโดยไม่มีการโก่งตัว
การรักษาพื้นผิว: การชุบการดำน้ำ/dacromet, ความต้านทานการกัดกร่อนมากกว่าหรือเท่ากับการทดสอบสเปรย์เกลือ 500h
4. มาตรฐานการทดสอบ
คุณสมบัติเชิงกล: การทดสอบแรงดึงดำเนินการในแต่ละชุดตัวอย่าง
การตรวจจับข้อบกพร่อง: การตรวจจับข้อบกพร่องของอนุภาคแม่เหล็ก (ไม่มีรอยแตกการรวมตะกรันและข้อบกพร่องอื่น ๆ )
การทดสอบแอสเซมบลี: จำลองสภาพการทำงานจริงของแถบเครื่องมือทำซ้ำการถอดประกอบและประกอบ 10 ครั้งโดยไม่ลื่นไถล
5. บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์ที่กันสนิม: ถุงสูญญากาศ + กระดาษกันสนิม 100 ชิ้น/กล่อง (พร้อมฉลากรายงานวัสดุ)
วงจรการจัดส่ง: 3-5 วันสำหรับตัวอย่าง (สามารถเร่งความเร็วได้), 15-20 วันสำหรับแบทช์
6. ความต้องการพิเศษ
สามารถจัดทำภาพวาด 3 มิติเพื่อการยืนยันและสนับสนุนรายงานการวิเคราะห์สเปกตรัมของวัสดุ
คำสั่งชุดขนาดเล็ก (มากกว่าหรือเท่ากับ 50 ชิ้น) ยอมรับการปรับแต่งแบบไม่มาตรฐาน (เช่น Teflon) การปรับแต่งได้รับการยอมรับ
หมายเหตุ: ขอแนะนำให้จัดเตรียมการวาดอินเตอร์เฟสแถบเครื่องมือหรือตัวอย่างเพื่อให้แน่ใจว่าการจับคู่ของสกรูและแถบใบมีด/เครื่องมือ
ผ่านการออกแบบข้างต้นสกรูสองหัวที่ไม่ได้มาตรฐานจะได้รับความสมดุลของความแข็งแรงสูงการปรับตัวสูงและอายุการใช้งานที่ยาวนานในการตัดเฉือนซีเอ็นซีและเป็นส่วนสำคัญในการทำงานเพื่อให้แน่ใจว่ามีความแม่นยำและประสิทธิภาพการตัดเฉือน
