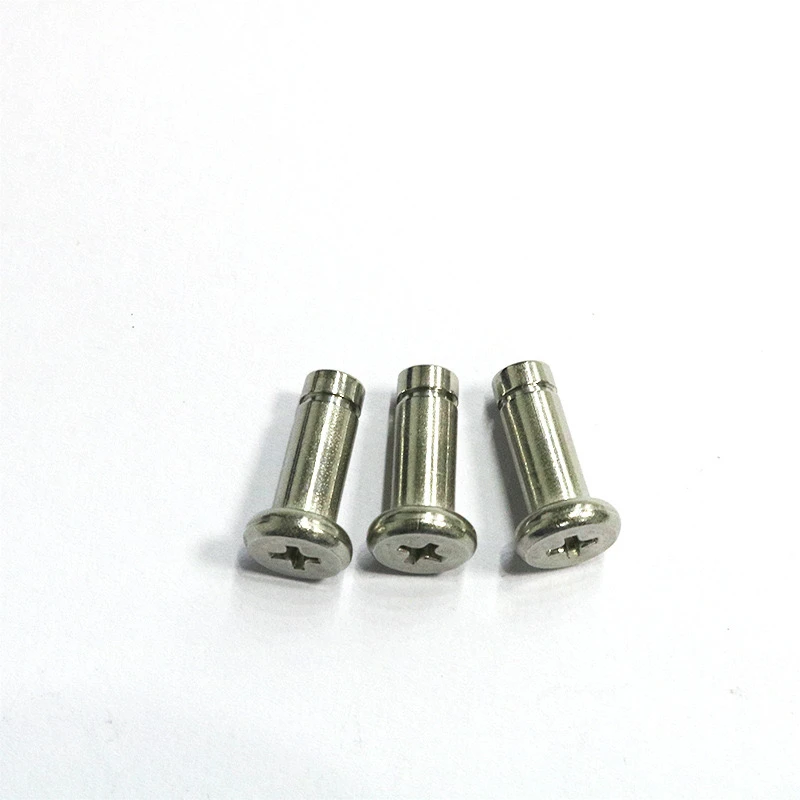

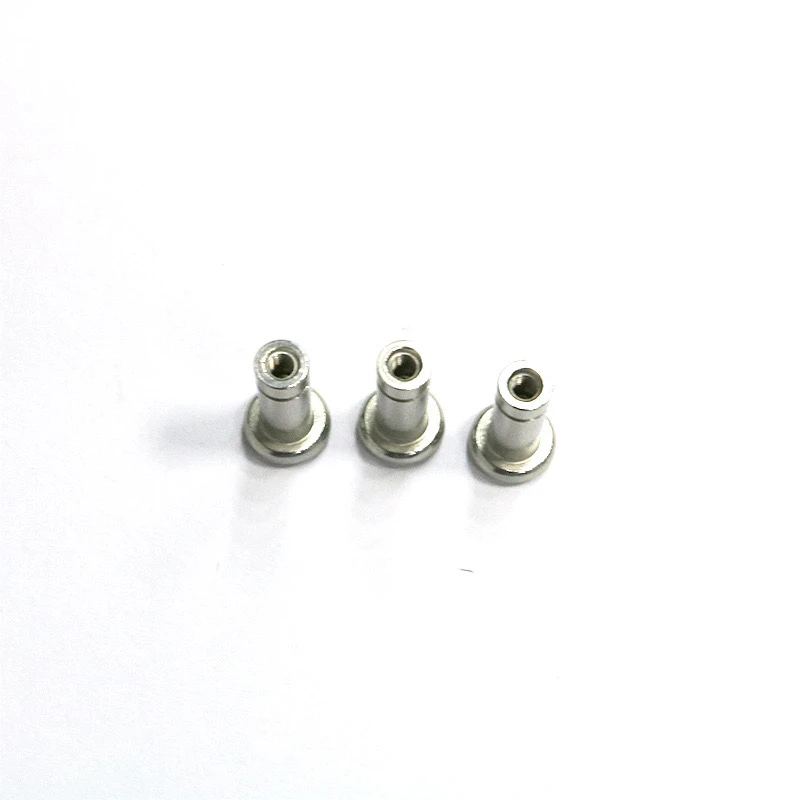

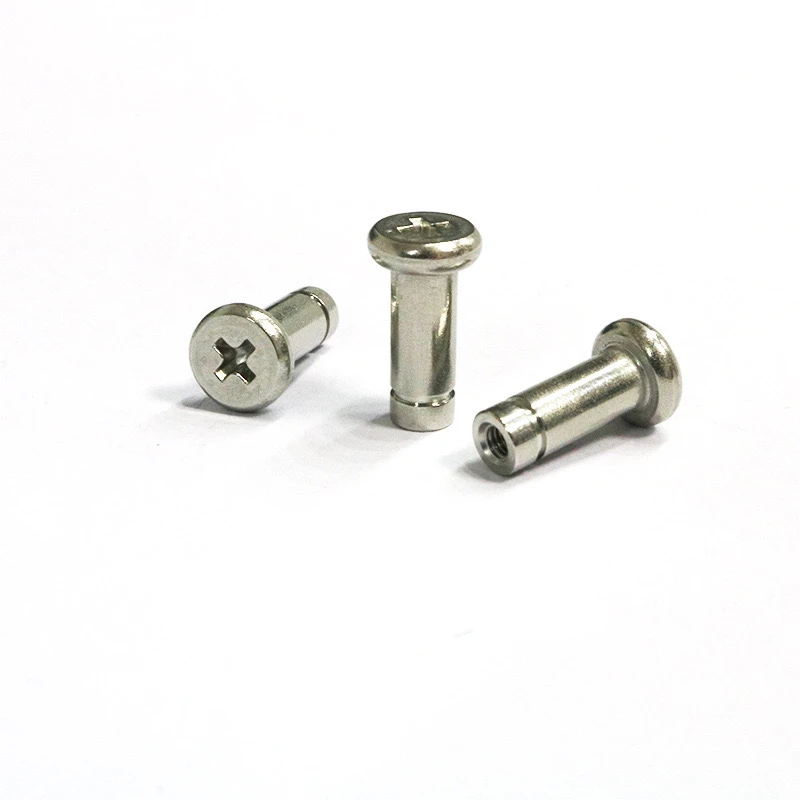

สแตนเลส 304 ข้ามหัวแบน slotted pinเป็นตัวยึดอเนกประสงค์มักใช้สำหรับการวางตำแหน่งเชิงกลการตรึงตามแนวแกนหรือวงแหวนยึดเพื่อให้ได้ฟังก์ชั่นต่อต้านการปล่อย . สแตนเลส 304 ข้ามหัวแบนแบบข้ามเป็นขั้วต่อเครื่องจักรกลที่แม่นยำ . ต่อไปนี้เป็นช่วงต่อไปนี้
1. ข้อกำหนดของวัสดุ
วัสดุ:สแตนเลส 304(มาตรฐาน ASTM A276/A479) และจำเป็นต้องมีการรับรองวัสดุ .}
ความต้านทานการกัดกร่อน: จำเป็นต้องผ่านการทดสอบสเปรย์เกลือหนึ่งทั่วไปคือ 48 48- ชั่วโมงการทดสอบสเปรย์เกลือเป็นกลางชั่วโมงไม่มีสนิมสีแดง .
ความแข็ง: HRB 70-90 สามารถปรับได้ตามวัตถุประสงค์จะต้องมีการบันทึก .}
2. มิติและความคลาดเคลื่อน
เส้นผ่านศูนย์กลาง: ปรับแต่งตามความต้องการความอดทน± 0 . 01mm
ความยาว: ช่วงการปรับแต่ง 5 มม. ~ 100 มม., ความอดทน± 0 . 05 มม.
ข้อมูลจำเพาะข้ามสล็อต: สล็อตความกว้าง 0 . 5mm ~ 2mm, ความลึก 0.3mm ~ 1.5 มม. (ต้องมีการจัดทำหรือหมายเลขมาตรฐาน)
การลบล้างหัวแบน: ค่าเริ่มต้นคือ 0 . 2 มม. × 45 องศาซึ่งสามารถปรับได้ตามสถานการณ์
3. ข้อกำหนดกระบวนการ
การรักษาพื้นผิว: ค่าเริ่มต้นคือการขัดเงาการพ่นทรายเป็นตัวเลือกหรือการรักษาด้วย passivation .
การประมวลผลของ Notch: การตัดด้วยเลเซอร์หรือการกัดที่แม่นยำเพื่อให้แน่ใจว่าไม่มีเสี้ยนและสมมาตรน้อยกว่าหรือเท่ากับ 0 . 02 มม.
การรักษาด้วยความร้อน: การรักษาด้วยวิธีแก้ปัญหาหรือการหลอมอุณหภูมิต่ำได้รับการคัดเลือกตามความต้องการ .
4. การตรวจสอบประสิทธิภาพ
การทดสอบแรงบิด: สล็อตข้ามจะต้องทนต่อแรงบิดที่แน่นกว่าหรือเท่ากับ 1 . 5n · m (ปรับตามขนาด)
ความตรง: น้อยกว่าหรือเท่ากับ 0 . 03mm/100mm
5. การทำเครื่องหมายและบรรจุภัณฑ์
การทำเครื่องหมาย: การทำเครื่องหมายเลเซอร์ (วัสดุหมายเลขแบทช์และตำแหน่งที่ใช้จะต้องเจรจา) .
บรรจุภัณฑ์: กระดาษป้องกันความทนทาน + กล่องโฟม, 100 ~ 500 ชิ้นต่อกล่อง (ปริมาณที่ปรับแต่งได้) .
6. บริการเพิ่มเติม
รายงานการทดสอบ: ระบุขนาดของบุคคลที่สามรายงานและรายงานการทดสอบความแข็ง .
ตัวอย่าง: 3 ~ 5 ตัวอย่างจะได้รับหลังจากจ่ายเงินมัดจำ 30% ล่วงหน้าและการผลิตจำนวนมากจะดำเนินการหลังจากการยืนยัน .
7. หมายเหตุ: ภาพวาดรายละเอียดหรือแบบจำลอง 3D (รูปแบบขั้นตอน/IGS) . หากไม่ได้ระบุพารามิเตอร์พวกเขาจะถูกนำไปใช้ตามมาตรฐานอุตสาหกรรมทั่วไป .}
หมุดประเภทนี้ได้รับความสมดุลระหว่างการวางตำแหน่งที่มีความแม่นยำสูงการบำรุงรักษาที่สะดวกและความสามารถในการปรับตัวด้านสิ่งแวดล้อมผ่านการรวมกันของการออกแบบโครงสร้างและคุณสมบัติของวัสดุ . มันเป็นวิธีแก้ปัญหาที่มีประสิทธิภาพสำหรับการส่งสัญญาณเชิงกลและการเชื่อมต่อ .}}
