304 สแตนเลสหัวกระทะ, หางพลัมเบลสซัม, สกรูสกรู 6-32/m3/m4 ของสหรัฐอเมริกา (รวมถึงการออกแบบขั้นตอน Slotted T10/T15) เป็นตัวยึดที่หลากหลาย ด้านล่างเป็นโซลูชันทางเทคนิคโดยละเอียดสำหรับการปรับแต่ง
1. การยืนยันพารามิเตอร์พื้นฐาน
มาตรฐานวัสดุ: 304 สแตนเลส (เกรด A2) ซึ่งสอดคล้องกับมาตรฐาน ASTM F593/AISI; การทดสอบสเปรย์เกลือมากกว่าหรือเท่ากับ 96h
ข้อมูลจำเพาะผสม: US 6-32 เธรด, Metric M3 และ M4 (จำเป็นต้องใช้คำพูดแยกต่างหาก) ความยาวของเธรดเริ่มต้นเป็นเส้นผ่านศูนย์กลาง 2x และสามารถปรับได้
ii. ข้อกำหนดหัวพิเศษ
หัวกระทะโครงสร้างคอมโพสิตพลัม

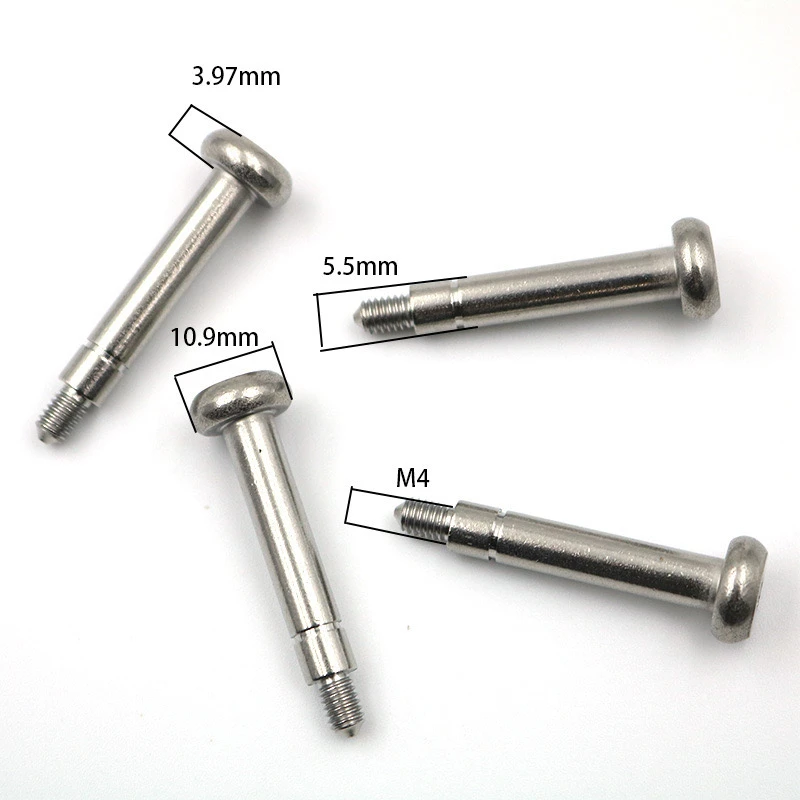

เส้นผ่านศูนย์กลางหัวกระทะ: φ6.5mm± 0.1 สำหรับ 6-32, φ5.5มม. สำหรับ M3, φ7mmสำหรับ M4
Pen Blossom Groove Type: T10 (2.74 มม. ข้ามแฟลต) / T15 (3.27 มม. ข้ามแฟลต) โดยมีความลึกของร่องมากกว่าหรือเท่ากับ 1.2 เท่าของเส้นผ่านศูนย์กลางสกรูที่มีอยู่
iii. คุณสมบัติหางคีย์
การออกแบบหางแหลม: มุมตะกั่ว 30 องศา± 2 องศาโดยมีการรักษาปลายแบน 0.2 มม. ที่ปลายเพื่อป้องกันความเสียหาย
ขั้นตอนการร่อง: ต่ำกว่าความกว้าง 0.8-1 มม., ขั้นตอนการเปลี่ยนผ่าน R มุมน้อยกว่าหรือเท่ากับ 0.2 มม. อนุญาตให้ใช้ส่วนต้นกำเนิดขัดเงา
iv. ตัวเลือกการรักษาพื้นผิว
เสร็จสิ้นมาตรฐาน
การขัดด้วยไฟฟ้า
Passivation (ตาม ASTM A967)
การอัพเกรดเสริม: การชุบนิกเกิล (5-8μm), การเคลือบเทฟลอน (12-15μm)
V. การควบคุมคุณภาพ
รายการทดสอบ:
Thread Go/No-Go Gauge Test (go/no-go)
การทดสอบแรงบิดศีรษะ (6-32 มม. ต้องไปถึง 4.5 N · m)
ตัวอย่างทดสอบสเปรย์เกลือ
ต้องมีใบรับรอง
รายงานวัสดุ (รวมถึงเนื้อหา NI/CR)
Rohs/reach คำชี้แจงการปฏิบัติตามกฎระเบียบ
VI. บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์มาตรฐาน:
บรรจุภัณฑ์ด้านใน: กระดาษกันสนิม + กระเป๋า PE
บรรจุภัณฑ์ด้านนอก: กล่อง (1,000 ชิ้น/กล่องน้ำหนักขั้นต้นน้อยกว่าหรือเท่ากับ 15 กิโลกรัม)
บริการปรับแต่ง:
การทำเครื่องหมายเลเซอร์ (ตำแหน่ง/เนื้อหาสามารถปรับแต่งได้)
อัตราส่วนผสมต่อรองได้ (เช่นอัตราส่วน T10/T15 ร่อง)
vii. หมายเหตุ
เวลาจัดส่ง: การพัฒนาแม่พิมพ์: 7 วันทำการ (ข้อกำหนดใหม่)
รายงานวัสดุ (รวมถึงเนื้อหา NI/CR)
Rohs/reach คำชี้แจงการปฏิบัติตามกฎระเบียบ
VI. บรรจุภัณฑ์และการจัดส่ง
บรรจุภัณฑ์มาตรฐาน:
บรรจุภัณฑ์ด้านใน: กระดาษกันสนิม + กระเป๋า PE
บรรจุภัณฑ์ด้านนอก: กล่อง (1,000 ชิ้น/กล่องน้ำหนักขั้นต้นน้อยกว่าหรือเท่ากับ 15 กิโลกรัม)
บริการปรับแต่ง:
การทำเครื่องหมายเลเซอร์ (ตำแหน่ง/เนื้อหาสามารถปรับแต่งได้)
อัตราส่วนผสมต่อรองได้ (เช่นอัตราส่วน T10/T15 ร่อง)
vii. หมายเหตุ
เวลาจัดส่ง: การพัฒนาแม่พิมพ์: 7 วันทำการ (ข้อกำหนดใหม่)
เวลานำการผลิต: 15-20 วัน
ปริมาณการสั่งซื้อขั้นต่ำ:
ข้อมูลจำเพาะมาตรฐาน: 5,000 ชิ้น/การออกแบบ
ข้อกำหนดพิเศษ: 10,000 ชิ้นหรือมากกว่า
เราขอแนะนำให้จัดทำภาพวาดเพื่อยืนยันขนาดคีย์ต่อไปนี้:
①ความทนทานต่อการเปลี่ยนแปลงระหว่างเส้นผ่านศูนย์กลางขั้นตอนและเส้นผ่านศูนย์กลางเธรดที่สำคัญ
②ความหนาของผนังขั้นต่ำระหว่างซ็อกเก็ตหกเหลี่ยมและขอบด้านนอกของหัว
③ต้องการความยาวตรงของหางแหลม
ผ่านการออกแบบข้างต้นสกรูนี้มีสกรูเครื่องจักรหัวแบนธรรมดาอย่างมีนัยสำคัญในประสิทธิภาพความน่าเชื่อถือและความสามารถในการปรับตัวทำให้เป็นโซลูชันที่ต้องการสำหรับการประกอบที่แม่นยำ
