การปรับแต่งหมุดย้ำ

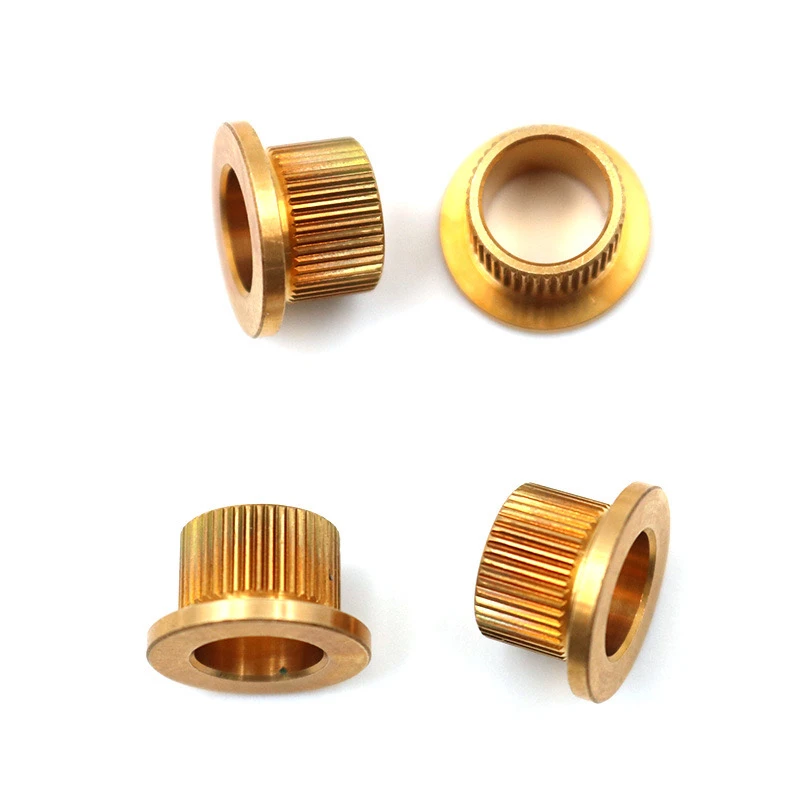

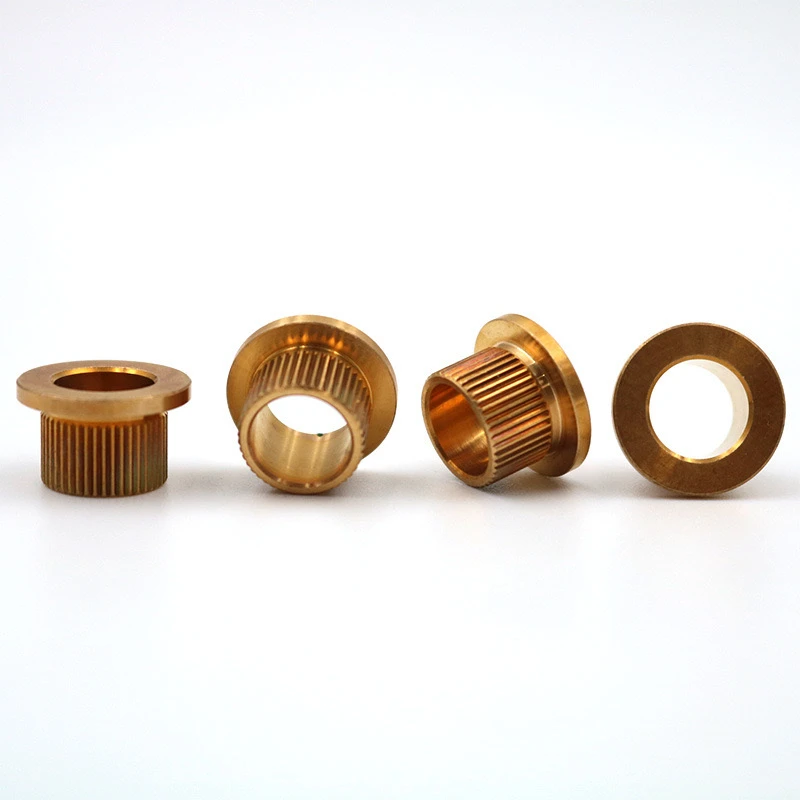

ทองเหลือง knurledหมุดย้ำขั้นตอนขั้นตอนได้รับการออกแบบมาเป็นพิเศษซึ่งรวมคุณสมบัติโครงสร้างและการใช้งานหลายอย่าง พวกเขาส่วนใหญ่จะใช้ในแอปพลิเคชันที่ต้องการการยึดคุณสมบัติต่อต้านลื่นหรือความสวยงาม ต่อไปนี้เป็นคำอธิบายโดยละเอียดเกี่ยวกับการปรับแต่งโครงสร้างที่ชัดเจนและมุ่งเน้นไปที่พารามิเตอร์หลักและข้อควรระวัง

I. ข้อมูลจำเพาะหลัก
วัสดุ
เกรดทองเหลือง: H62 จำเป็นต้องมีการรับรองวัสดุ (จำเป็นต้องมีการรับรอง ROHS/เข้าถึง)

การรักษาพื้นผิว: การชุบแบบขัด/นิกเกิลธรรมชาติ (ความหนามากกว่าหรือเท่ากับ5μm)/passivation สำหรับการป้องกันออกซิเดชัน

พารามิเตอร์โครงสร้าง
การออกแบบขั้นตอน

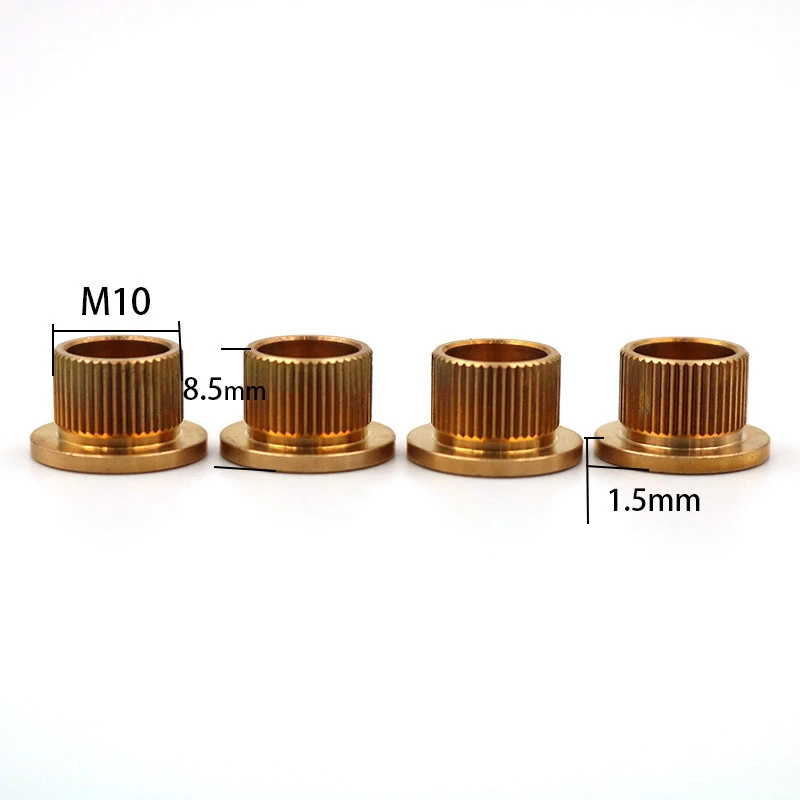

เส้นผ่านศูนย์กลางหัว: การวาดภาพหรือข้อมูลจำเพาะที่ลูกค้าให้ไว้
เส้นผ่านศูนย์กลางเพลา: โดยทั่วไปจะเล็กกว่าหัว 0.5-1 มม.
ความสูงของขั้นตอน: 1-3 มม. (ปรับได้ตามการกวาดล้างแอสเซมบลี)

ประเภท Knurl: knurling ตรง/cross-grain (ระยะห่างที่แนะนำ 0.6 มม., ความสูงของฟัน 0.2 มม. สำหรับคุณสมบัติต่อต้านลื่นที่เพิ่มขึ้น)
ความยาวพื้นที่ Knurled: 1/3-1/2 ของความยาวก้านทั้งหมด (ความทนทานต่อตำแหน่งสิ้นสุด± 0.2 มม.)

ข้อกำหนดด้านประสิทธิภาพ
แรงดึง: มากกว่าหรือเท่ากับ 300 MPa (ค่าทั่วไปสำหรับ H62 ทองเหลือง) แรงเฉือน: มากกว่าหรือเท่ากับ 2,000 N (เพื่อตรวจสอบตามสถานการณ์แอปพลิเคชัน)

ii. เทคนิคการประมวลผลที่สำคัญ
หัวเรื่องเย็น: หัวและขั้นตอนถูกสร้างขึ้นเพื่อหลีกเลี่ยงการเชื่อม Knurling จะต้องเสร็จสิ้นหลังจากเสร็จสิ้นการหมุนเพื่อป้องกันการโพรง

การควบคุมความอดทน
ความทนทานต่อเส้นผ่านศูนย์กลาง: ± 0.05 มม. (ข้อกำหนดการประกอบความแม่นยำ)
ความยาวทั้งหมด (L): ± 0.1 มม. (สำหรับขนาดมาตรฐานเช่น 10 มม./15 มม.)

ข้อกำหนดพิเศษ
หน้าแปลน CHICFER: 0.3 x 45 องศา (เพื่อหลีกเลี่ยงรอยขีดข่วนประกอบ) เธรดภายใน/ผ่านรู: หากจำเป็นต้องมีการเจาะล่วงหน้าให้ระบุขนาดเธรด (เช่น M4) หรือเส้นผ่านศูนย์กลางของรู (Ø2 mm ± 0.05)

iii. มาตรฐานการตรวจสอบ
การตรวจสอบมิติ

ใช้สแกนเนอร์โปรเจคเตอร์/CNC 3D เพื่อตรวจสอบชุดแรกอย่างเต็มที่ (การตรวจสอบแบบสุ่มที่ตามมา 5%)

มุ่งเน้นไปที่การตรวจสอบความสมบูรณ์ของโปรไฟล์ฟันแบบ knurled (ไม่มีฟันที่หายไปหรือขอบที่ยุบ)

การทดสอบการทำงาน
การทดสอบสเปรย์เกลือ: ไม่มีสนิมหลังจาก 48 ชั่วโมง (ชุบนิกเกิล)

การทดสอบแรงบิด: จำลองการติดตั้งและการกระชับ (ถ้ามากกว่าหรือเท่ากับ 3 N · m เป็นสิ่งจำเป็น)

V. คำถามที่พบบ่อย
การออกแบบความขัดแย้ง: ระยะห่างระหว่างพื้นที่ knurled และขั้นตอนจะต้องมากกว่าหรือเท่ากับ 1 มม. เพื่อหลีกเลี่ยงความเข้มข้นของความเครียด

ทางเลือกของวัสดุ: หากต้องการความแข็งแรงสูงกว่าขอแนะนำให้ใช้อลูมิเนียมบรอนซ์ (C95400, ค่าใช้จ่ายที่สูงกว่า 30%)

ข้อกำหนดการรับรอง: อุตสาหกรรมยานยนต์/การแพทย์ต้องการการรับรอง ISO 9001 หรือ IATF 16949

แนะนำให้มีการจัดทำแบบ 2D หรือแบบจำลอง 3 มิติเพื่อหลีกเลี่ยงข้อผิดพลาดในการสื่อสารและจัดลำดับความสำคัญของมิติที่สำคัญ

ผลิตภัณฑ์นี้ยังคงสมดุลประสิทธิภาพการติดตั้งและความเข้ากันได้กับสิ่งแวดล้อมทำให้เป็นโซลูชันที่ใช้งานได้สูงในหมู่ตัวยึดทองเหลือง
