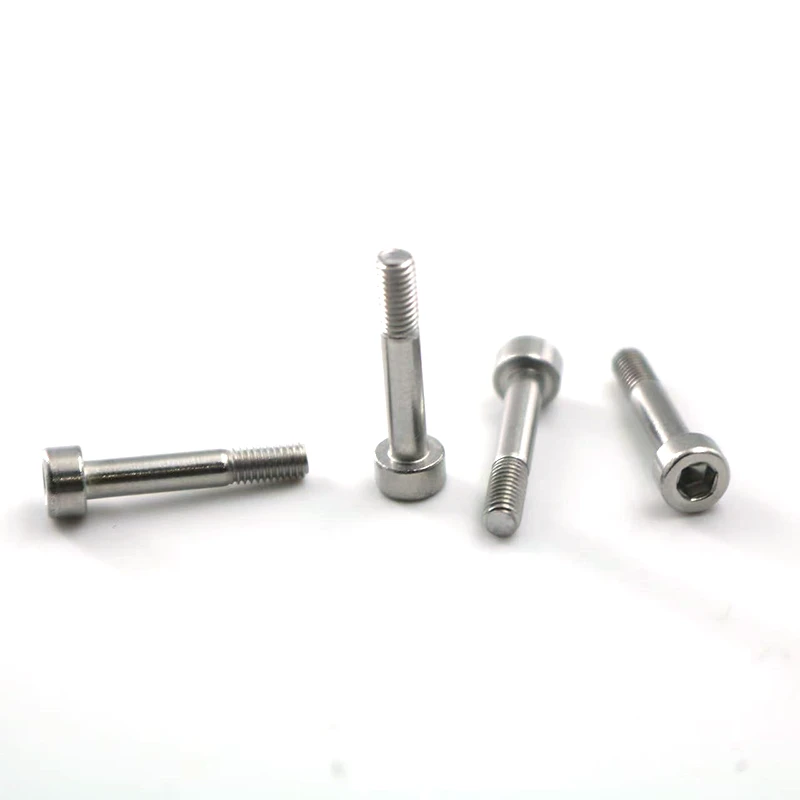

ถ้วย - hex hexสกรูซ็อกเก็ตด้วยครึ่งหนึ่ง - ระยะห่างเธรดเป็นตัวยึดเชิงกลทั่วไป ต่อไปนี้เป็นคู่มือที่ครอบคลุมสำหรับ Custom Cup - หัวสกรู hex socket ซึ่งครอบคลุมด้านที่สำคัญทั้งหมดตั้งแต่พารามิเตอร์สำคัญไปจนถึงกระบวนการผลิตในลักษณะที่สมดุล
ข้อกำหนดเธรด:
เส้นผ่านศูนย์กลางเล็กน้อย: M3, M4, M5
ระยะห่างจากด้าย: สนามมาตรฐานเพียงพอ
สนามมาตรฐาน M3: 0.5 มม.
สนามมาตรฐาน M4: 0.7 มม.
สนามมาตรฐาน M5: 0.8 มม.
ประเภทเธรด: ตัวชี้วัดหยาบ (M)
ความยาวด้าย: ครึ่ง (ด้ายบางส่วน)
เส้นผ่านศูนย์กลางเพลา: มักจะเท่ากับหรือใกล้กับเส้นผ่านศูนย์กลางเล็กน้อย
ความยาวโดยรวม
ตัวอย่างเช่น: M4X20 (เส้นผ่านศูนย์กลางเล็กน้อย 4 มม. ความยาวรวม 20 มม.)
ความยาวทั้งหมด=ความยาวเธรด (l₁) + ความยาวเพลา
หัวและซ็อกเก็ต Hex:
เส้นผ่านศูนย์กลางหัว (Dₖ): มาตรฐาน (เช่นเส้นผ่านศูนย์กลางหัว M4 ประมาณ 7 มม.) เพียงพอแล้ว
ความสูงของศีรษะ (k): ทำตามมาตรฐาน
ความลึกของซ็อกเก็ตหกเหลี่ยม: เราขอแนะนำความลึกมาตรฐานเพื่อให้แน่ใจว่าการส่งแรงบิดที่เพียงพอ มีความลึกที่ลึกกว่าเมื่อมีการร้องขอข้อกำหนดแรงบิดพิเศษ
วัสดุและคุณสมบัติเชิงกล (เกรด):
วัสดุ
ตัวเลือกทั่วไป: เหล็กกล้าคาร์บอน (Q235/10B21), ต้นทุนต่ำและใช้กันอย่างแพร่หลาย
ความต้องการความแข็งแรง: เหล็กกล้าเหล็ก (SCM435/35CRMO) ใช้สำหรับระดับความแข็งแรงสูง -
ความต้องการความต้านทานสนิม: สแตนเลส, โดยทั่วไป A2-70 (304 สแตนเลส) หรือ A4-80 (316 สแตนเลส)
เกรดประสิทธิภาพ:
เหล็กกล้าคาร์บอน: เกรดทั่วไปประกอบด้วย 4.8, 8.8, 10.9 และ 12.9 ยิ่งมีจำนวนมากเท่าไหร่ความแข็งแรงก็จะยิ่งสูงขึ้นเท่านั้น เกรด 8.8 เป็นระดับความแข็งแรงสูง -
สแตนเลส: การกำหนดเกรดเช่น A2-70 หมายถึงความต้านทานแรงดึงขั้นต่ำ 700 MPa
การรักษาพื้นผิว
การดำน้ำ/ออกซิเดชัน: ลักษณะสีดำเข้ม, ความต้านทานสนิมขั้นพื้นฐาน, ต้นทุนต่ำ
การชุบสังกะสี
สีน้ำเงิน - สังกะสีสีขาว: ลักษณะเงินสดใส, ความต้านทานสนิมปานกลาง
สังกะสีสี: ลักษณะที่ปรากฏสีรุ้ง, ความต้านทานสนิมที่เหนือกว่าเป็นสีน้ำเงิน - สังกะสีสีขาว
สังกะสีสีดำ: ลักษณะสีดำความต้านทานสนิมที่ยอดเยี่ยม
การชุบนิกเกิล: สีเงิน - ลักษณะสีขาว, ความต้านทานการสึกหรอที่ยอดเยี่ยมและความต้านทานการเกิดสนิมเหมาะสำหรับใช้ในสภาพแวดล้อมทางเคมีบางอย่าง
Dacromet/Zinc - การเคลือบโครเมี่ยม: ความต้านทานการกัดกร่อนสูงมากไม่มีความเสี่ยงต่อการเกิดไฮโดรเจน แต่มีสีเทาเคลือบ - ลักษณะเงิน
รายการต่อไปนี้เป็นทางเลือกขึ้นอยู่กับความต้องการของคุณ
ข้อกำหนดด้านความอดทน: เว้นแต่จำเป็นต้องมีการประกอบความแม่นยำความคลาดเคลื่อนมาตรฐานก็เพียงพอแล้ว
ข้อบกพร่องของพื้นผิว: ไม่จำเป็นต้องมีรอยแตกรอยร้าวหรือสนิม
การหล่อลื่น: pre - สารหล่อลื่นเธรดที่ใช้ (เช่นการเคลือบไนล่อนหรือจาระบี) ที่จำเป็นสำหรับการกระชับง่ายขึ้นหรือไม่?
Magnetism: การใช้งานบางอย่าง (เช่นอุปกรณ์อิเล็กทรอนิกส์) อาจต้องใช้สกรูแม่เหล็กที่ไม่ใช่ - ซึ่งจำเป็นต้องใช้สแตนเลสเฉพาะและการประมวลผลที่ควบคุม
การทดสอบพิเศษ: จำเป็นต้องมีการทดสอบไฮโดรเจน embrittlement หรือไม่?
กระบวนการที่กำหนดเองและข้อมูลทางธุรกิจ
บทบัญญัติการวาดภาพ: วิธีที่ดีที่สุดคือการจัดทำ PDF หรือ DWG โดยละเอียดโดยสังเกตขนาดสำคัญทั้งหมด (ความยาวโดยรวมความยาวเธรดขนาดหัว ฯลฯ ) วัสดุและข้อกำหนดการตกแต่งพื้นผิว ภาพมีค่าหนึ่งพันคำ
คำขอใบเสนอราคาและการเตรียมตัวอย่าง: ระบุรายการพารามิเตอร์ทางเทคนิคข้างต้นและภาพวาดให้กับซัพพลายเออร์ตัวยึดระดับมืออาชีพสองหรือสามรายและขอใบเสนอราคา ยืนยันค่าธรรมเนียมเครื่องมือ (ถ้าไม่ใช่ - มิติมาตรฐานมีอยู่), ราคาต่อหน่วย, ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) และเวลาการส่งมอบ ขอตัวอย่างจากซัพพลายเออร์เพื่อยืนยัน
ข้อกำหนดทางเทคนิคที่มีโครงสร้างและมีรายละเอียดอย่างชัดเจนช่วยให้สามารถสื่อสารกับซัพพลายเออร์ได้อย่างมีประสิทธิภาพลดข้อผิดพลาดในการผลิตและความเข้าใจผิดและทำให้มั่นใจได้ว่าคุณจะได้รับการยึดที่เหมาะสมกับแอปพลิเคชันของคุณอย่างสมบูรณ์แบบ
