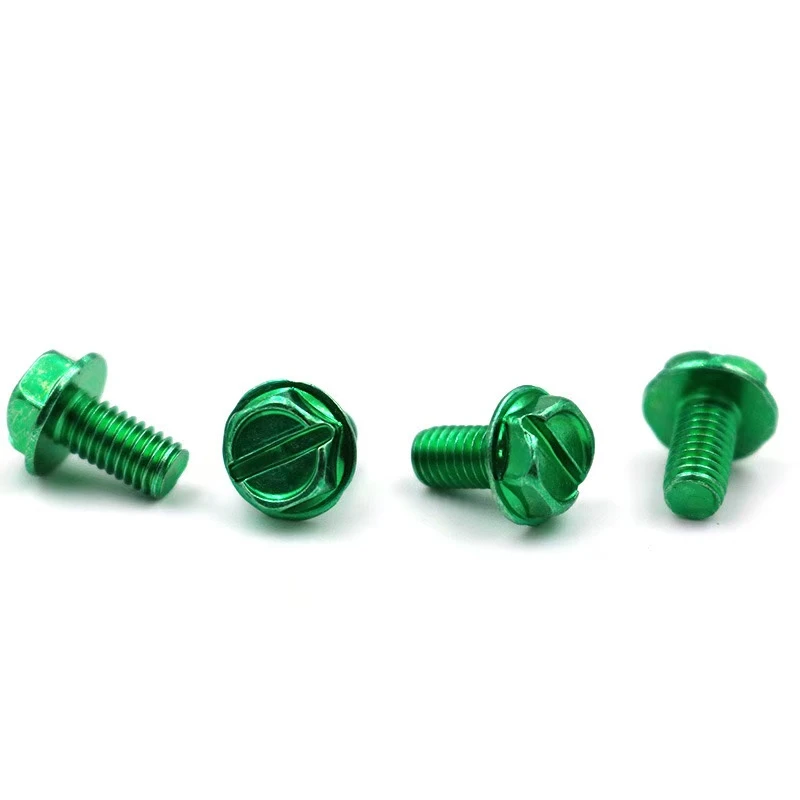

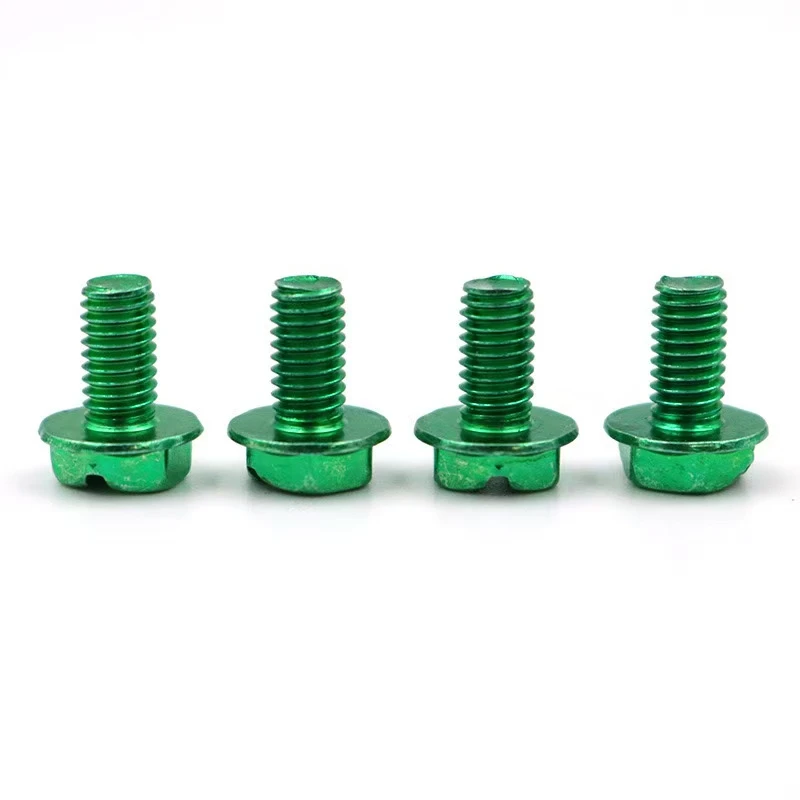

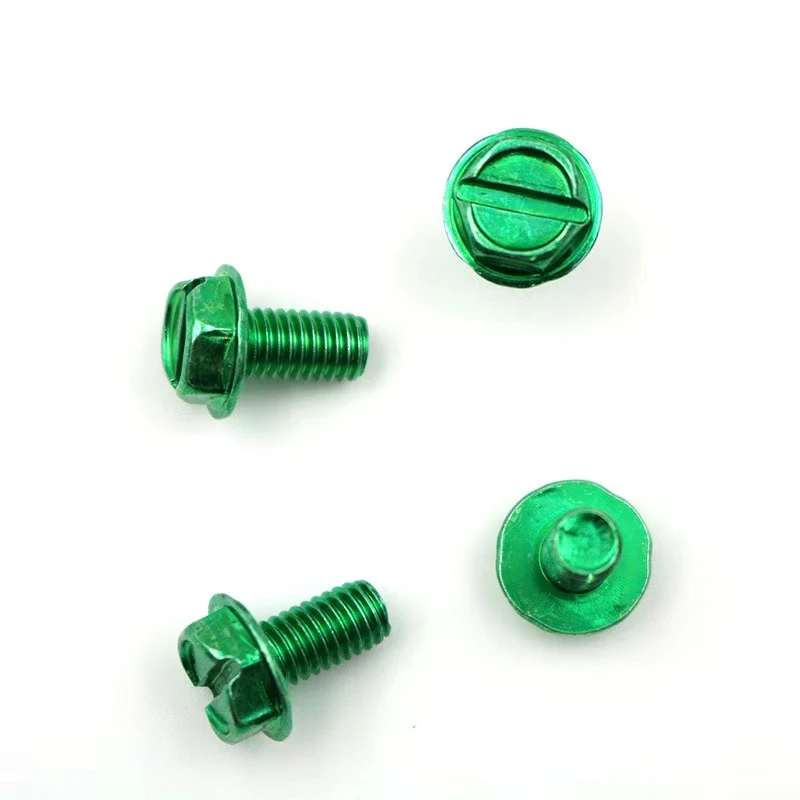

8-32 10-24 hexagon ภายนอก slotted กรีนกรีนกรีนกรดสกรู การต่อสายดินนี้สกรูเป็นสกรูกราวด์ที่เฉพาะเจาะจงที่ใช้เป็นหลักสำหรับอุปกรณ์ไฟฟ้าหรือโครงสร้างโลหะ ด้านล่างนี้เป็นบทนำในการปรับแต่ง
I. ข้อกำหนดพารามิเตอร์พื้นฐาน
ข้อกำหนดและแบบจำลอง
ขนาดเธรด: American Standard, สองขนาดให้เลือก: #8-32 UNC (เส้นผ่านศูนย์กลางประมาณ 4.2 มม., ระยะห่าง 0.79 มม.)
#10-24 UNC (เส้นผ่านศูนย์กลางประมาณ 4.8 มม., ระยะห่าง 1.06 มม.)
ความยาว: ปรับแต่งได้ตามคำขอ
การออกแบบหัว: hexagon ภายนอก + slotted: หกเหลี่ยมข้าม - ขนาดแบนจะต้องสอดคล้องกับมาตรฐาน ANSI สล็อตสล็อตต้องสูงกว่าหรือเท่ากับ 1 มม. กว้างและลึกพอที่จะให้แน่ใจว่าปลอดภัยไขควงการว่าจ้าง.
การรักษาพื้นผิว: การชุบสังกะสีสีเขียวสอดคล้องกับมาตรฐาน ASTM มาตรฐาน B633, การทดสอบสเปรย์เกลือมากกว่าหรือเท่ากับ 96 ชั่วโมง (สนิมสีขาว), ความหนาของการเคลือบ8-12μm, การรับรองด้านสิ่งแวดล้อม ROHS
ii. รายละเอียดการทำงานและกระบวนการ
ประสิทธิภาพการต่อสายดิน
ค่าการนำไฟฟ้าที่ดีที่สุด: หางสกรูต้องมีปลายคู่มือที่คมชัดหรือ serration<0.1Ω.
anti - การออกแบบการคลาย: มีให้กับตัวเลือกไนล่อนหรือตัวเลือกน็อตคู่
ประเภทและความแข็งแรงของร่อง
ความเข้ากันได้ของสล็อตสล็อต: ความลึกของสล็อตจะต้องรองรับไขควง slotted มาตรฐานโดยมีมุมผนังสล็อตน้อยกว่าหรือเท่ากับ 30 องศาเพื่อป้องกันการลื่น
คุณสมบัติเชิงกล: เกรดต่ำสุด 4.8, วัสดุที่เลือก: เหล็กคาร์บอนต่ำหรือปานกลาง, ความร้อน - ความแข็งที่ได้รับการรักษา HRC 22-32
iii. กระบวนการปรับแต่งและการยอมรับ
ภาพวาดและตัวอย่าง
คุณต้องให้ภาพวาด CAD (รวมถึงเครื่องหมายความอดทน) หรือยืนยันร่างการออกแบบของเรา เต็ม - การทดสอบมาตราส่วนของ 3-5 ตัวอย่างแรกจะต้องใช้
บรรจุภัณฑ์และการติดฉลาก
บรรจุภัณฑ์ด้านใน: Anti - Rust Paper + Pe Bag กล่องด้านนอกที่พิมพ์ด้วยข้อมูลจำเพาะ/ปริมาณ/หมายเลขแบทช์; ฉลากเสริม "กราวด์" "สกรู" + รหัสสีสังกะสีสีเขียว
MOQ และเวลาจัดส่ง
ปริมาณการสั่งซื้อขั้นต่ำ: 5,000 ชิ้น/ข้อมูลจำเพาะ เวลานำการผลิตจำนวนมาก: 15-20 วัน คำสั่งซื้อเร่งด่วนมีค่าธรรมเนียม 30%
iv. คุณสมบัติเพิ่มเติมเพิ่มเติม
ไม่ใช่ - การปรับแต่งมาตรฐาน: ตัวเลือกรวมถึงการปั๊มสัญลักษณ์การต่อสายดินบนหัวแทนที่การชุบทองแดงหรือขยายเพลา
การสนับสนุนการรับรอง: มีเอกสารการรับรอง UL/CE
สิ่งนี้ทำให้มั่นใจได้ว่าสกรูเป็นไปตามข้อกำหนดสำหรับความแข็งแรงเชิงกลความน่าเชื่อถือของสายดินและความต้านทานการกัดกร่อน แนะนำให้มีการอภิปรายเพิ่มเติมเกี่ยวกับสถานการณ์แอปพลิเคชันที่เฉพาะเจาะจงเพื่อเพิ่มรายละเอียดให้เหมาะสม
ผ่านการออกแบบข้างต้นสกรูเหล่านี้จะได้รับความสมดุลระหว่างความปลอดภัยทางไฟฟ้าและความน่าเชื่อถือเชิงกลทำให้พวกเขามีค่าใช้จ่าย - ส่วนประกอบที่มีประสิทธิภาพและได้มาตรฐานในระบบสายดิน
